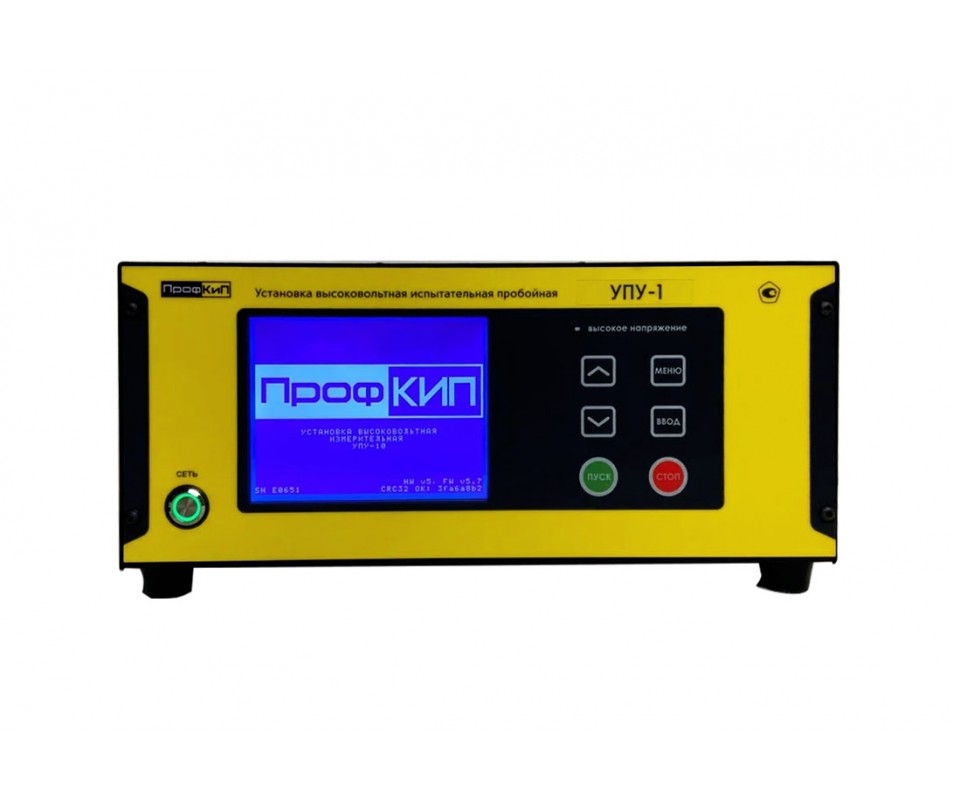

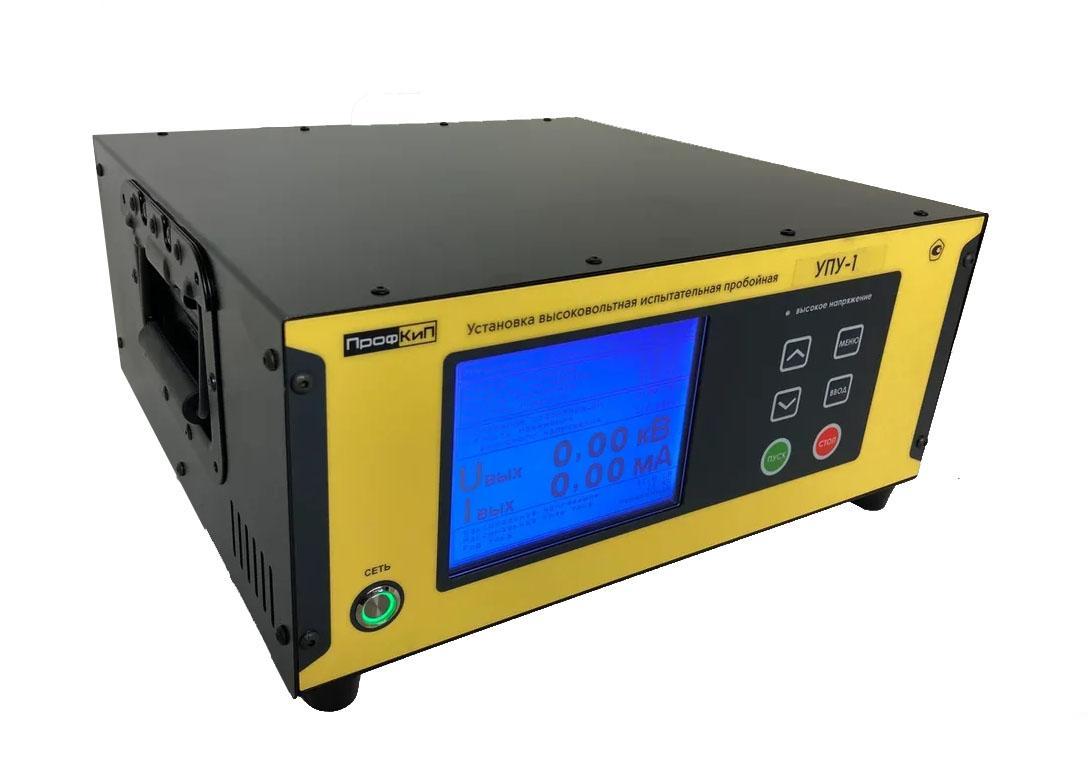

ПрофКиП УПУ-1 - Установка Высоковольтная Испытательная Пробойная

Установка высоковольтная испытательная пробойная УПУ- предназначена для генерирования напряжения постоянного и переменного тока синусоидальной формы частотой 50 Гц, а также для измерения напряжения и силы переменного и постоянного токов при проведении испытаний и диагностировании изоляции силовых кабелей, изоляции электрооборудования, ограничителей перенапряжений, твердых диэлектриков, средств защиты и т.д.

Особенности:

•  Высокая точность измерения напряжения и тока;
•  Встроенное разрядное устройство;
•  Переключение рода тока переменный /постоянный через меню;
•  Автоматический и ручной режим работы, таймер;
•  Звуковое предупреждение о включении высокого напряжения;
•  Большой и четкий графический дисплей;
•  Интуитивно понятный интерфейс управления;
•  LAN порт для удаленного управления и автоматизации измерений (опция);
•  Удобные, надежные металлические ручки для переноски.

Характеристики

Параметры	УПУ‑1	УПУ‑5	УПУ‑6	УПУ‑10	УПУ‑15	УПУ‑21	УПУ‑22	УПУ‑24	УПУ‑200	УПУ‑300	УПУ‑500
Диапазон измерения напряжения переменного тока  промышленной частоты	1	5	6	10	15	10	10	20	11	11	11
Диапазон измерения напряжения постоянного тока, Кв	1	5	6	10	11	10	10	10	11	11	11
Диапазон измерения силы переменного тока, мА	600	150	150	20	50	100	100	20	200	300	450
Диапазон измерения силы постоянного тока, мА	200	20	20	10	10	15	30	5	50	50	50
Потребляемая мощность Вт (не более):	1000	1000	1000	500	1000	1200	1800	1000	3500	4200	6500
Максимальная выходная мощность в нагрузку, Вт	500	500	500	240	450	500	1000	400	2000	3000	4500
Пределы допускаемой относительной погрешности измерения напряжения переменного тока промышленной частоты	±(1,0+0,1·(uпред./u-1))
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока	±(1,0+0,1·(uпред./u-1))
Пределы допускаемой относительной основной погрешности измерения силы переменного тока промышленной частоты	±(1,0+0,1·(iпред./i-1))
Пределы допускаемой относительной основной погрешности измерения силы постоянного тока	±(1,0+0,1·(iпред./i-1))

 * U – измеренное значение напряжения, кВ

Uпред. – верхний предел диапазона измерений напряжения, кВ

I – измеренное значение силы тока, мА

Iпред. – верхний предел диапазона измерений силы тока, мА

Программируемое время испытания, мин	1 м … 59 м
Программируемое время испытания, час	0 ч … 24 ч
Отключение высокого напряжения по окончании испытания	ручное /автоматическое
Снятие заряда с емкостной нагрузки	встроенное
Регулировка выходного испытательного напряжения	ручной /автоматический
Полярность выходного напряжения постоянного тока	отрицательная (по спец. заказу возможно изготовление  установки с положительной полярностью)
Максимальное время работы	не более 8ч – при загрузке не более 20%
	-не более 1ч – при загрузке 100%  (с последующим отключением высокого напряжения на 1ч)

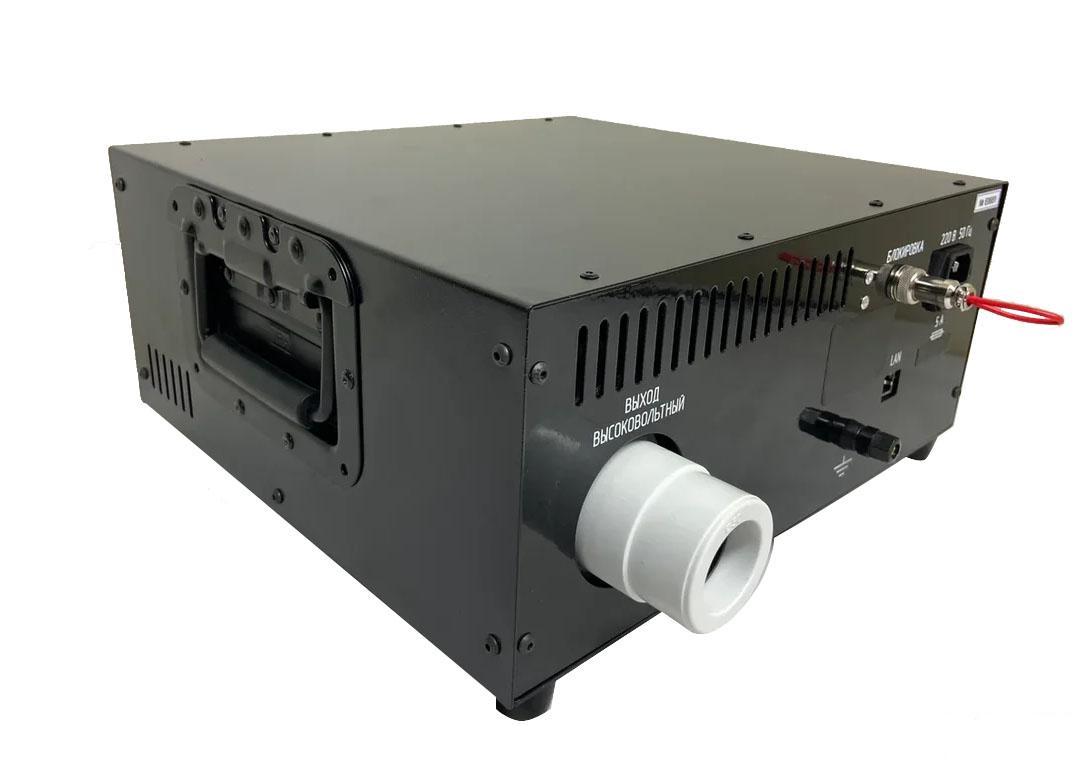

Возможность подключения внешнего контакта блокировки подачи высокого напряжения
Подключение внешней лампы индикации (230 в, 2 а) наличия высокого напряжения

 LAN-порт (дополнительно)
ПрофКиП LAN-Порт Для Установок Высоковольтной Испытательной Пробойной

Общие данные:

Напряжение сети 220 ± 22В; частота 50Гц;

Параметры	габаритные размеры (не более) мм:	вес (не более) кг:
УПУ-1	165х365х340	20
УПУ-5	165х365х340	27
УПУ-6	165х365х340	27
УПУ-10	165х365х340	25
УПУ-15	165х365х340	27
УПУ-21	165х365х340	27
УПУ-22	блок индикации: 165х365х340; высоковольтный блок: 335х330х325	блок индикации: 14; высоковольтный блок: 40
УПУ-24	165х365х340	27
УПУ-200	блок индикации: 165х365х340; высоковольтный блок: 380х375х330	блок индикации: 14; высоковольтный блок: 49
УПУ-300	блок индикации: 165х365х340; высоковольтный блок: 425х400х395	блок индикации: 14; высоковольтный блок: 65
УПУ-500	блок индикации: 165х365х340; высоковольтный блок: 455х440х425	блок индикации: 14;  высоковольтный блок: 78

Комплект поставки:

• Установка высоковольтная испытательная пробойная ПрофКиП (1 шт.)
• Высоковольтный кабель (1 шт.)
• Кабель сетевой (1 шт.)
• Предохранитель (2 шт.)
• Руководство по эксплуатации (1 шт.)
