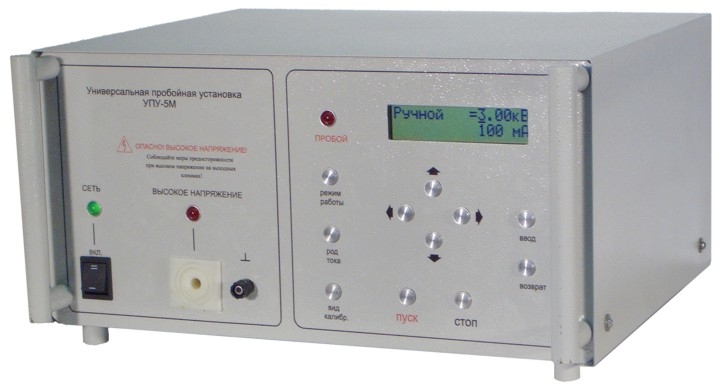

Пробойная установка универсальная УПУ-5М (вариант П)

- универсальный (У) с возможностью испытания как переменным так и постоянным напряжением
- переменный (П) с возможностью испытания только переменным напряжением.
Второй вариант имеет больший ресурс.

Особенности:

Технические характеристики УПУ-5М

 Диапазон задания выходного напряжения
постоянного 0,2 - 6 кВ
переменного 0,2 - 6 кВ
 Дискретность задания выходного напряжения 0,01 кВ
 Постоянное напряжение: пульсации на холостом ходу в % от выходного напряжения, не более 5 %
 Переменное напряжение
форма сигнала синусоида
частота 50 ± 1 Гц
коэффициент нелинейных искажений, не более 10 %
 Погрешность задания выходного напряжения при нестабильности входного напряжения 2% в диапазоне 198 - 242В
постоянное 0,2 - 6 кВ, не более, 3%
переменное 0,2 - 6 кВ, не более, 3%
 Измерение тока утечки (постоянного и переменного) 0,1 - 100 мА
 Погрешность измерения тока утечки при нестабильности входного напряжения 2% в диапазоне 198 - 242В, 5 %
 Диапазон установки порогового значения
напряжения 0,2 - 6 КВ
тока утечки 1 - 99 мА
