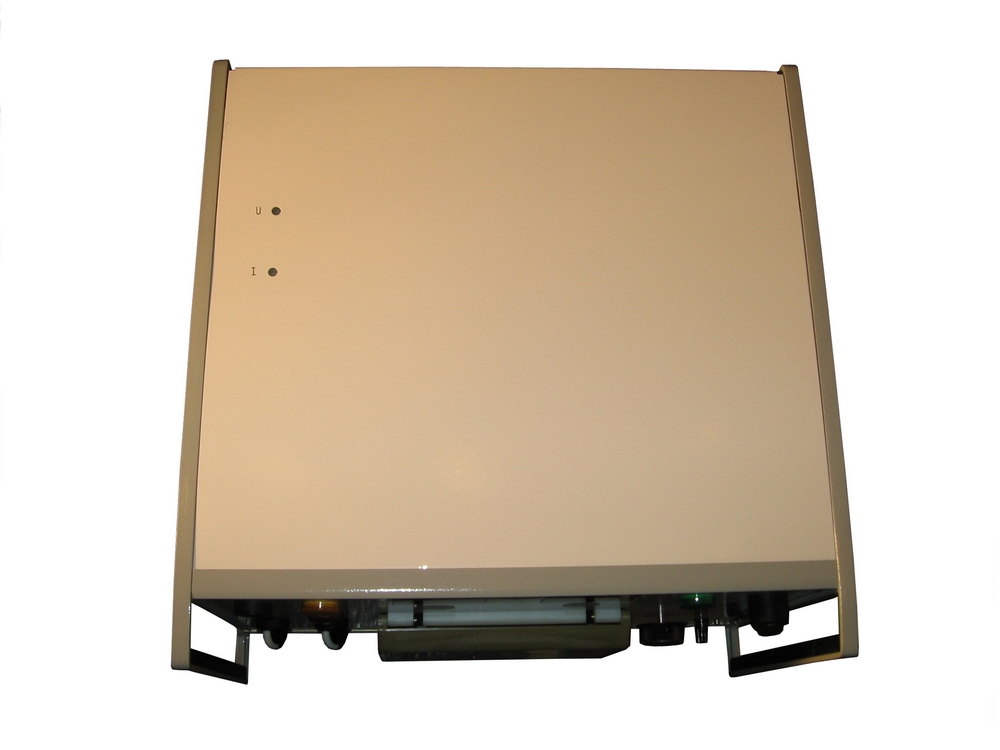

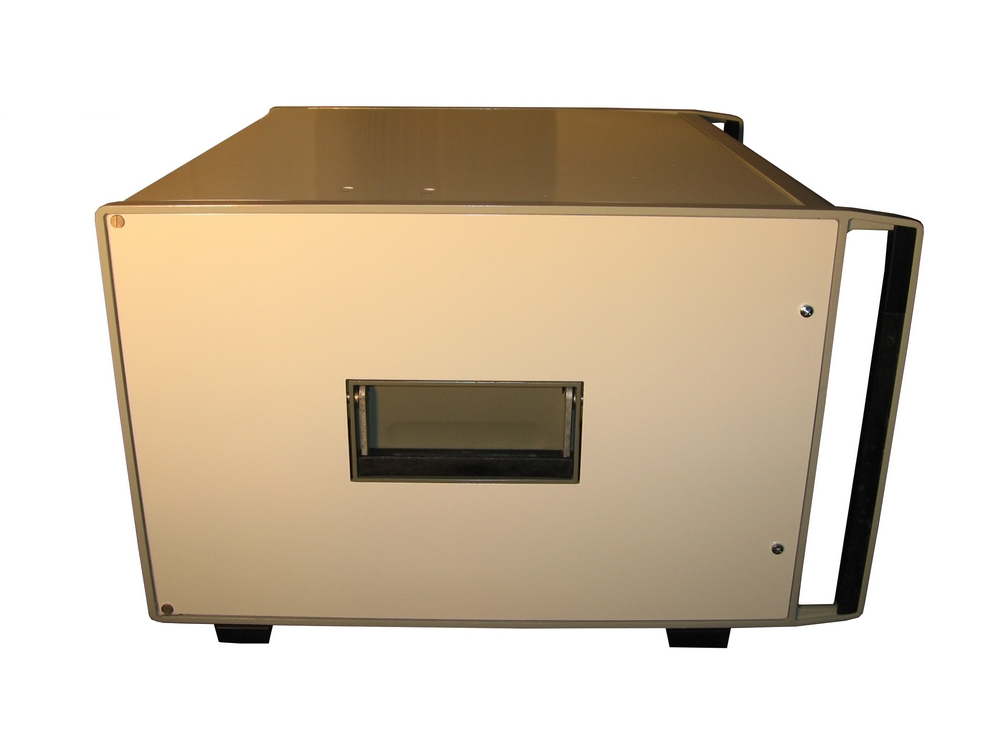

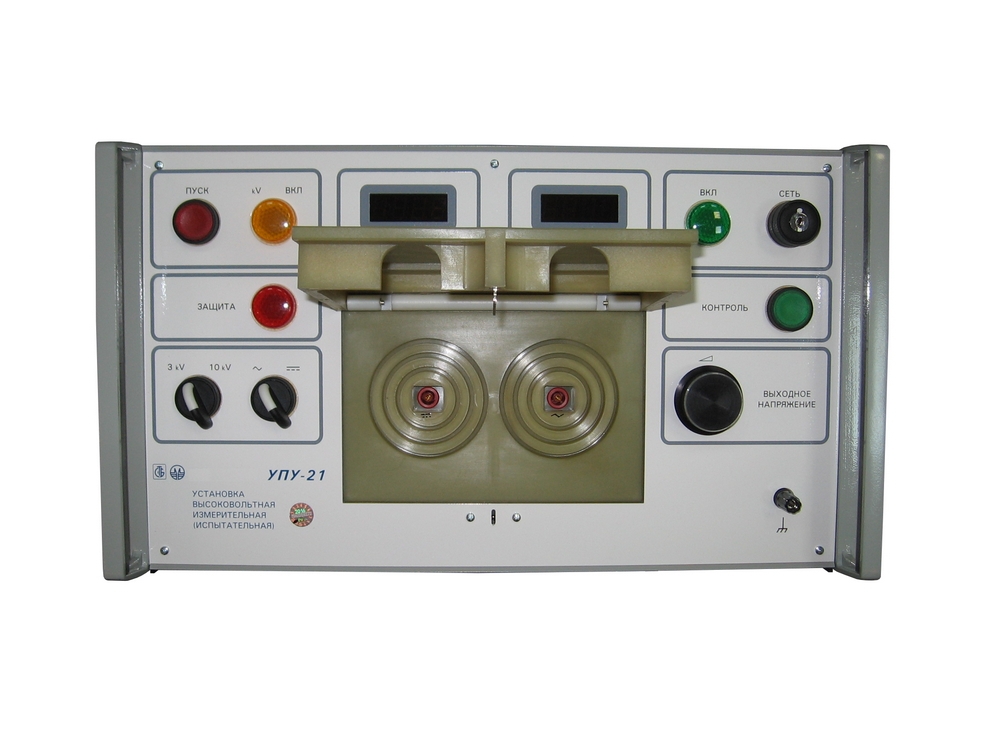

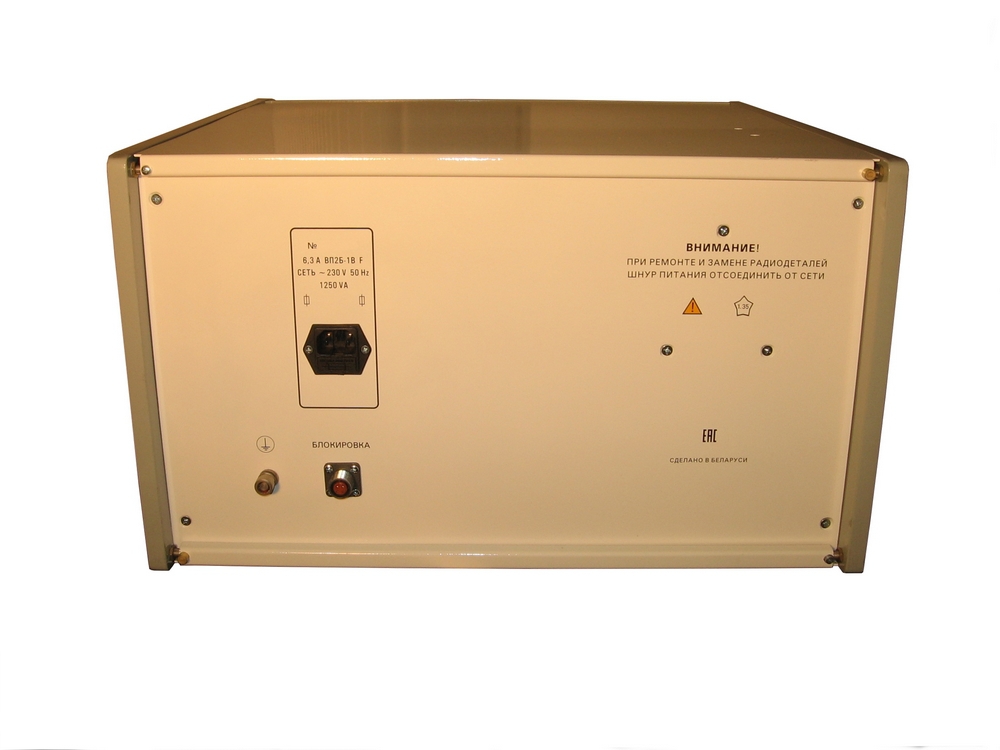

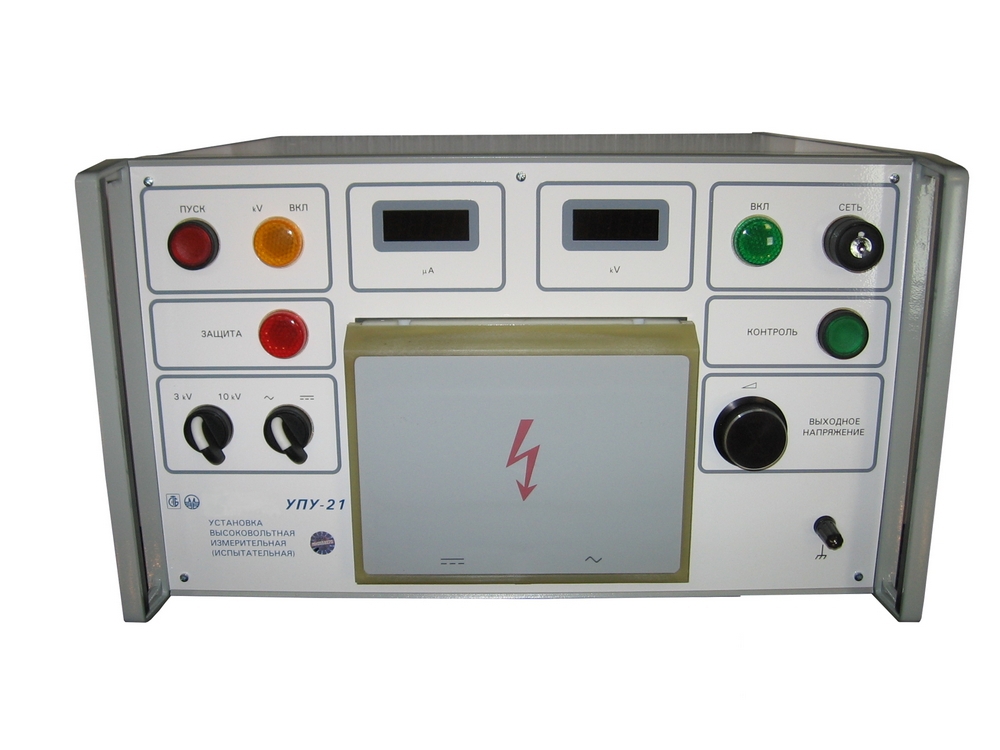

Пробойная установка УПУ-21

Высоковольтные измерительные (испытательные) установки предназначены для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Установки могут найти применение в научно-исследовательских институтах, в испытательных лабораториях, ремонтных мастерских, на базах для технического развития, на предприятиях при испытаниях и ремонте радиоэлектронной аппаратуры.

- напряжение 10 кВ, ток 50 мА, мощность 500 Вт (УПУ-21)
- напряжение 5 кВ, ток 100 мА, мощность 500 Вт (УПУ-21/1)
- напряжение 10 кВ, ток 100 мА, мощность 1000 Вт (УПУ-21/2)

Габариты 280х480х475 мм
Масса:
36 кг (УПУ-21, УПУ-21/1)
42 кг (УПУ-21/2)

Для сравнения приведены аналогичные параметры пробойных установок УПУ-22, УПУ-10

Параметр	УПУ-21	УПУ-21/1	УПУ-21/2	УПУ-22	УПУ-10
Выходное постоянное напряжение, кВ	0 - 3 0 - 10	0 - 2 0 - 5	0 - 3 0 - 10	0 - 2 0 - 5	0 - 1, 0 - 3, 0 - 10
Выходное переменное напряжение, кВ	0 - 3 0 - 10	0 - 2 0 - 5	0 - 3 0 - 10	0 - 2 0 - 5	0 - 1, 0 - 3, 0 - 10
Измерение тока утечки	0,01-0,1 мА	0,01-0,1 мА	0,01-0,1 мА	0,05-20 мА	0,01-10 мА
Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 ма	≤5%	≤5%	≤5%	≤5%	5% (холостой ход)
Погрешность установки выходного напряжения	≤4%	≤3%	≤3%	≤3%	-
Ток срабатывания защиты, мА	до 50	100 - 120	100 - 120	100 - 140	40 - 100
Выходная мощность, Вт	500	500	1000	500	1000

Условия эксплуатации:

Рабочая температура от +10 до +35 °C.
Влажность 80% при 25 °C.

Комплектация:

Фото	Название	Количество
	Установка высоковольтная измерительная (испытательная) УПУ-21 УШЯИ.441329.013	1
	Руководство по эксплуатации УШЯИ.441329.013РЭ	1
	Методика поверки УШЯИ.441329.013МП	1
	Кабель УШЯИ.685641.009	1
	Кабель УШЯИ.685641.012	1
	Шнур сетевой SCZ-1	1
	Вилка 2РМ14КПН4Ш1В1 ГЕ0.364.126ТУ	1
	Переключатель AZ7311	1
	Вставка плавкая ВП2Б-1 В 5А 250В ОЮ0.481.005 ТУ	2
	Ящик	1
