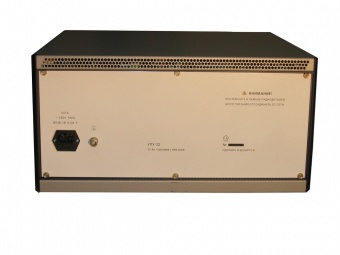

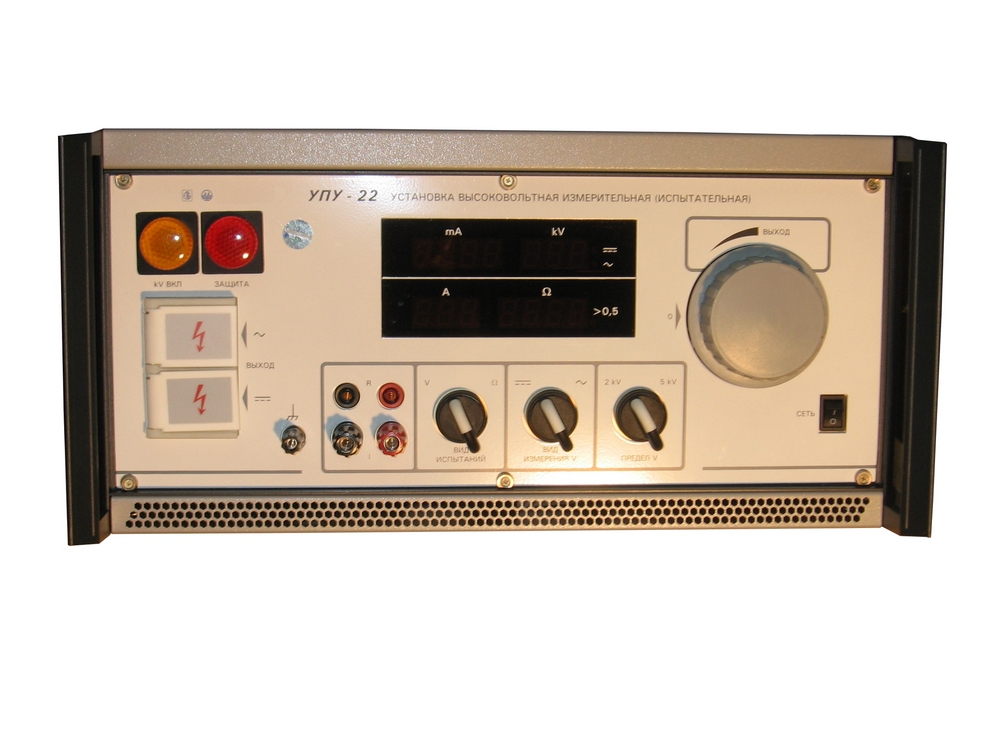

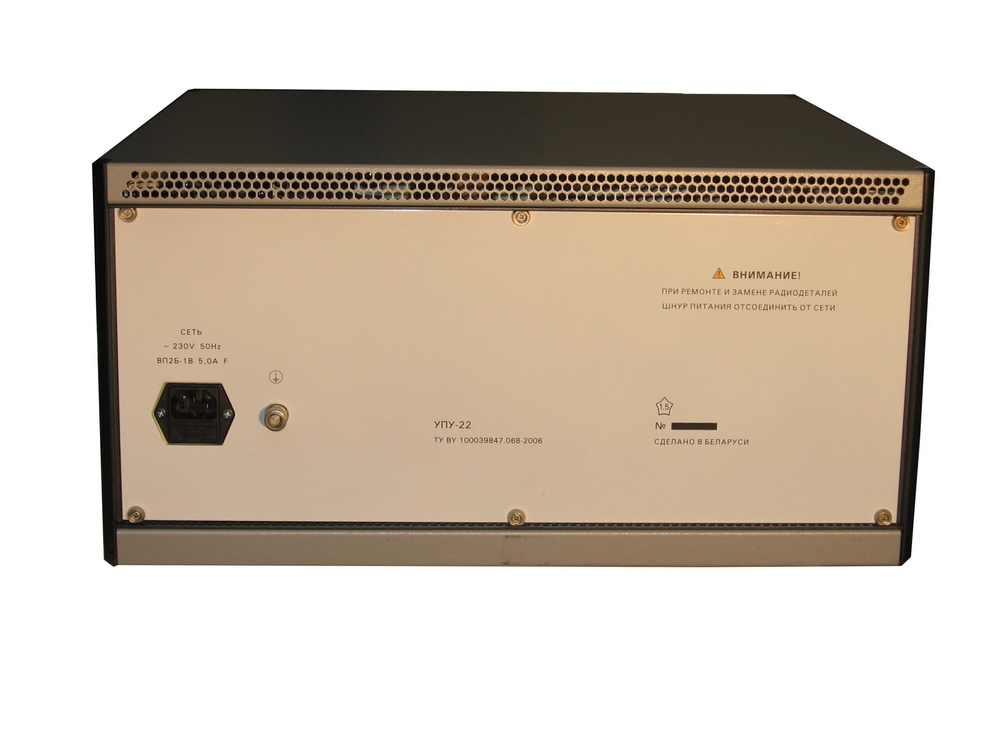

Высоковольтная измерительная (испытательная) установка УПУ-22

Высоковольтная измерительная (испытательная) установка УПУ-22 предназначена для проверки соответствия требованиям электробезопасности радиоэлектронных приборов и электротехнической продукции. Основные проверяемые параметры: электрическая прочность изоляции, ток утечки и сопротивление защитного заземления.

Расширяет возможности УПУ-21/1, по сравнению с которой имеет меньшие габаритные размеры и вес, цифровую индикацию всех видов измерителей, встроенный источник регулируемого тока до 25 А и расширенный диапазон тока срабатывания защиты до 100-140 мА.

Особенности:

Напряжение 5 кВ, ток 140 мА
Погрешность установки напряжения ≤ 3%
Пульсации ≤ 5%
Цифровая индикация
Встроенный источник тока 0 - 25 А
Измерение сопротивления защитного заземления 0,01 - 0,5 Ом

Питание: (220±22) В, 50 Гц
Потребляемая мощность ≤ 500 В · А
Габариты 280х480х475 мм
Масса 30 кг

Технические характеристики

• Выходное напряжение:
  • постоянное 0 - 2 кВ, 0 - 5 кВ
  • переменное 0 - 2 кВ, 0 - 5 кВ
• Ток нагрузки ≤ 1,0 мА
• Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при нагрузке 1 мА ≤ 5%
• Приведенная погрешность выходного напряжения ≤ 3%
• Ток срабатывания защиты 100 - 140 мА
• Время пропадания выходного напряжения при срабатывании защиты ≤ 1 с
• Пределы регулировки встроенного источника тока 0 - 25 А
• Предел измерения сопротивления целостности соединения цепи 0,01 - 0,5 Ом

	Тип упаковки	дерево+картон
	Масса брутто	42,1 кг
	Габариты упаковки (Д×Ш×В)	63×59×39 см

Комплектация:

Фото	Название	Количество
	Установка высоковольтная измерительная (испытательная) УПУ-22 УШЯИ.441329.015	1
	Кабель КИ УШЯИ.685611.260	1
	Кабель УШЯИ.685641.009	1
	Кабель УШЯИ.685641.012	1
	Кабель КН УШЯИ.685641.014	1
	Вставка плавкая ВП2Б-1В 5,0А ОЮ0.481.005 ТУ	2
	Шнур сетевой SCZ-1	1
	Руководство по эксплуатации УШЯИ.441329.015РЭ	1
	Методика поверки УШЯИ.441329.015МП	1
