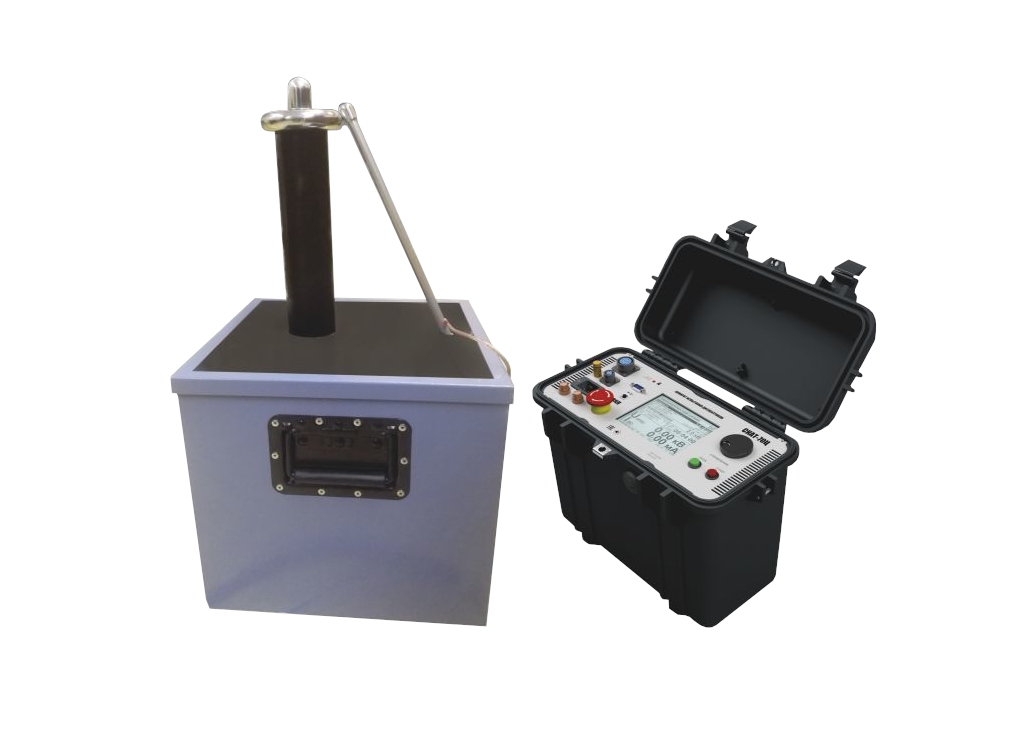

Аппараты испытания диэлектриков СКАТ-70М

Аппараты испытания диэлектриков СКАТ-70М предназначены для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной или положительной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной или положительной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Технические характеристики

Наименование	Значение
Диапазон регулирования среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ	от 1 до 51
Диапазон регулирования высокого напряжения постоянного тока положительной или отрицательной полярности, кВ	от 1 до 71
Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, кВ	от 2 до 50
Диапазон измерений напряжения постоянного тока положительной или отрицательной полярности (амплитудное значение), кВ	от 3 до 70
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц, %	±(2,0+0,04·((50/U)-1))^{прим. 1}
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока положительной или отрицательной полярности (амплитудное значение), %	±(2,0+0,04·((70/U)-1))^{прим. 1}
Амплитуда пульсаций испытательного постоянного напряжения, %, не более	3
Коэффициент несинусоидальности испытательного напряжения переменного тока, %, не более	5
Максимальная сила выходного переменного тока, мА, не менее	50
Максимальная сила выходного постоянного тока, мА, не менее	20
Диапазон измерений среднеквадратических значений силы переменного тока, мА	от 0,1 до 50
Диапазон измерений силы постоянного тока положительной или отрицательной полярности (среднее значение), мА	от 0,1 до 20
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, %	±(2,0+0,1·((50/I)-1))^{прим. 1}
Пределы допускаемой относительной погрешности измерений силы постоянного тока положительной или отрицательной полярности (среднее значение), %	±(2,0+0,1·((20/I)-1))^{прим. 1}
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - коэффициент искажения кривой напряжения питания, % , не более	от 198 до 242 от 49 до 51 5
Полярность испытательного напряжения постоянного тока	отрицательная
Максимальная полная мощность, потребляемая аппаратом, В‧A, не более	2800
Максимальная выходная мощность в режиме работы аппарата на переменном токе, Вт, не менее	2000
Максимальная выходная мощность в режиме работы аппарата на постоянном токе, Вт, не менее	700
Максимальное время работы аппарата в режиме переменного тока при мощности, подаваемой в нагрузку: - свыше 1,8 кВт, мин - от 1,5 до 1,8 кВт, мин - от 1,0 до 1,5 кВт, мин - от 0,5 до 1,0 кВт, ч - до 0,5 кВт	3 6 15 3 неограниченно
Максимальное время работы аппарата в режиме постоянного тока при мощности, подаваемой в нагрузку: - свыше 0,6 кВт, мин - от 0,4 до 0,6 кВт, мин - от 0,2 до 0,4 кВт, ч - до 0,2 кВт	3 10 1 неограниченно
Габаритные размеры средства измерений, мм, не более
блока управления СКАТ-70М -высота -ширина -длина	420 340 220
высоковольтного блока СКАТ-70М -высота -ширина -длина	650 375 360
Масса, кг, не более - блока управления СКАТ-70М - высоковольтного блока СКАТ-70М	14 29
Условия эксплуатации
- температура окружающей среды, °С	от -20 до +40
- относительная влажность при температуре +25 ºС, %, не более	95
- атмосферное давление, кПа	от 84 до 106,7
Средний срок службы, лет, не менее	10
Средняя наработка на отказ в нормальных условиях применения, ч, не менее	8000
Среднее время восстановления, ч, не менее	8
Примечание 1: U – измеренное значение напряжения, кВ; I – измеренное значение силы тока, мА.

Комплектация:

№	Название	Количество
1	Блок управления СТСК.411728.015.01	1
2	Высоковольтный блок СТСК.411728.015.02	1
3	Кабель соединительный (4±0,1) м СТСК.411728.015.03	1
4	Провод заземления (4±0,1) м сечение 4мм^2 СТСК.411728.015.04	2
5	Кабель сетевой (4±0,1) м 250В 16А СТСК.411728.015.05	1
6	Вилка разъема для подключения сигнальных цепей (FQ14-6TJ)	1
7	Вставка плавкая 15 А (керамический предохранитель 6,35х30 мм)	1
8	Паспорт СТСК.411728.015.01-2020 ПС	1
9	Руководство по эксплуатации СТСК.411728.015.01-2020 РЭ	1
10	Методика поверки СТСК.411728.015-2020 МП	1
11	Ведомость ЗИП СТСК.411728.015-2020 ЗИ	1
