Приставка измерительная СКАТ-70П

Приставка СКАТ-70П предназначена для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках.
Приставка предназначена для использования совместно с установкой СКАТ-70 или совместно с любым другим источником высокого напряжения частотой 50 Гц с дополнительным подключением.

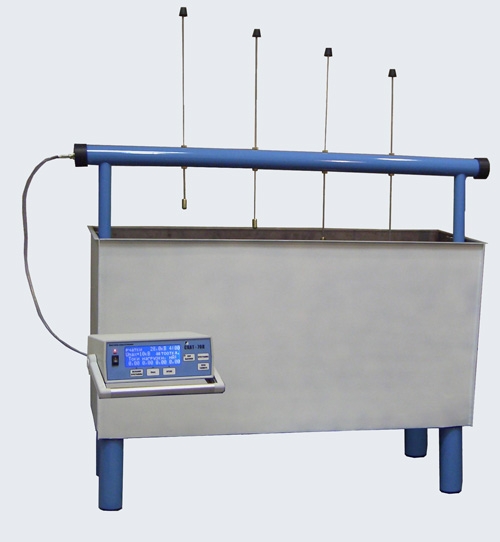

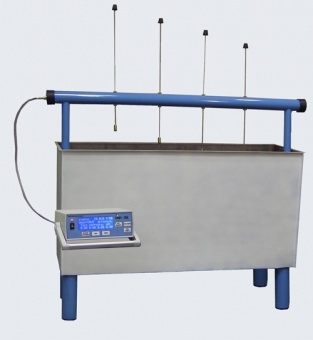

Приставка измерительная СКАТ-70П представляет собой устройство, состоящих из 3 основных частей:

- блока измерительного;
- ванны испытательной (встроенный делитель на 20 кВ);
- внешнего делителя напряжения на 50 кВ.

Особенности:

Технические характеристики
приставки измерительной СКАТ-70П:

Наименование параметра	Значение
Диапазон измерения напряжения 50 Гц со встроенным делителем напряжения	0,30...20,0кВ
Диапазон измерения напряжения 50 Гц с внешним делителем напряжения	0,30...50,0кВ
Диапазон измерения силы тока в каждом канале	0,30...10,0мА
Суммарно по 4-м каналам	35,0мА
Предел допустимой относительной основной погрешности измерения напряжения	±1,0%
Предел допустимой относительной основной погрешности измерения тока	±1,0%
Количество каналов измерения силы тока	4
Количество диапазонов испытательного напряжения	2
Программируемое время испытания	от 1 до 8 минут
Срабатывание схемы защиты при суммарном значении силы тока по всем каналам	не более 35,5мА
Степень защиты блока измерительного	IP22

Условия эксплуатации приставки СКАТ-70П

- температура окружающего воздуха от +10 до +40°C
- относительная влажность воздуха до 80% при температуре +25°C.

Описание работы приставки СКАТ-70П

Приставка позволяет проводить испытание одновременно до четырех средств защиты, например перчаток или диэлектрических бот. Для каждого из испытываемых средств защиты одновременно производится измерение силы тока, протекающего через него. Величины измеряемых токов утечки всех испытуемых объектов одновременно отображаются на дисплее приставки. По прошествии времени испытания раздается звуковой сигнал и высокое напряжение отключается. При этом на дисплее фиксируются показания силы тока по всем каналам, которые были перед отключением испытательного напряжения. Испытательное напряжение задается с помощью установки СКАТ-70. Для увеличения точности и плавности установки небольших значений испытательного напряжения до 7 кВ в приставке предусмотрено понижение максимального напряжения установки СКАТ-70 или иного высоковольтного источника.
