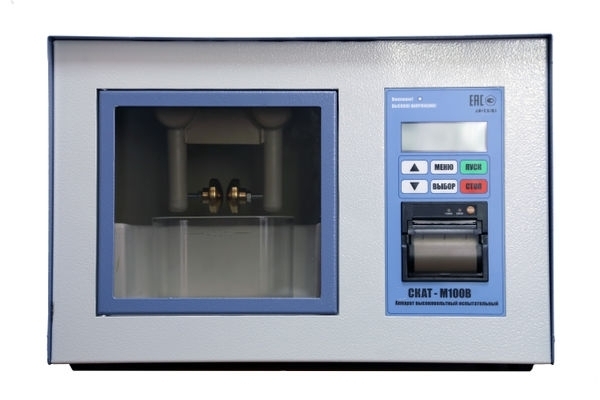

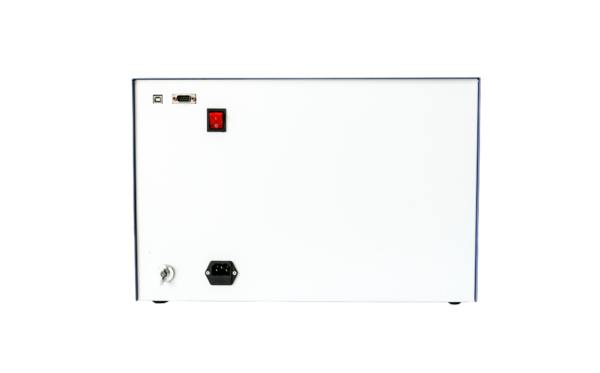

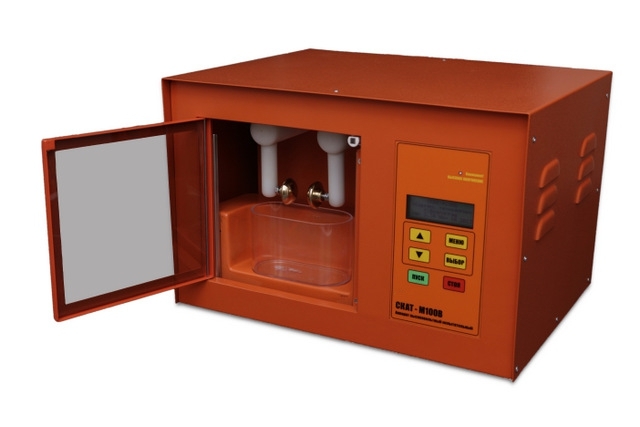

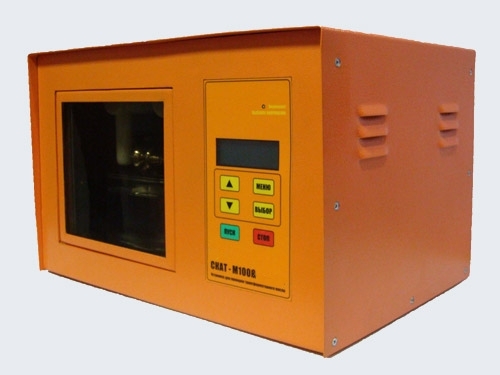

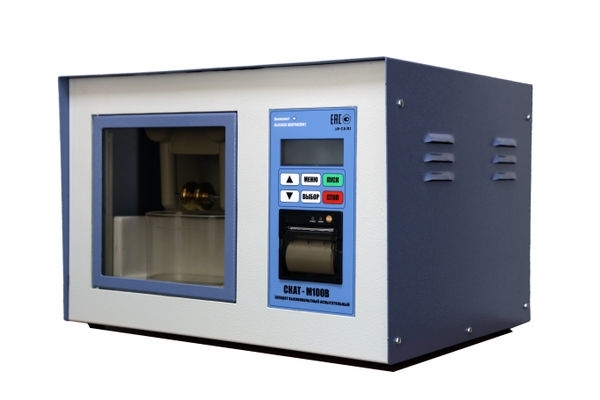

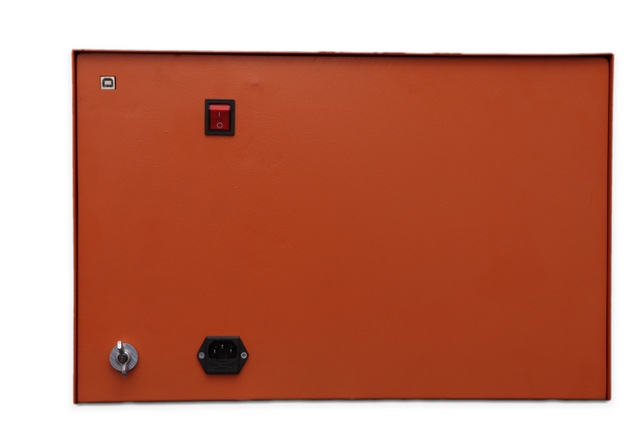

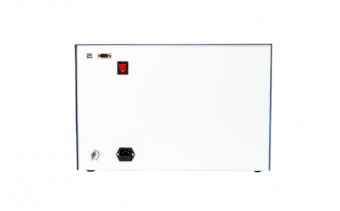

Аппарат высоковольтный испытательный СКАТ-М100В

Предназначен для генерирования и измерений среднеквадратических значений напряжения переменного тока синусоидальной формы номинальной частотой 50 Гц при проведении испытаний трансформаторного масла и других жидких диэлектриков по ГОСТ 6581-75.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Особенности

В конструкции аппарата реализована схема защиты от перенапряжения.
В аппарате предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:
а) блокировка воспроизведения высокого напряжения на объект испытания при открытой
дверце высоковольтной зоны;
б) двойное автоматическое отключение при пробое образца;
в) ручное аварийное отключение при помощи кнопки подачи питания;
г) индикация наличия высокого напряжения на лицевой панели аппарата;
д) наличие звуковой сигнализации при окончании испытания.

Технические характеристики

Наименование	Значение
Диапазон измерений среднеквадартических значений напряжения переменного тока номинальной частотой 50 Гц	от 10,0 до 100,0 кВ
Пределы допускаемой относительной погрешности измерений среднеквадратического значения напряжения переменного тока номинальной частотой 50 Гц, %	2,5
Количество задаваемых автоматических измерений для одной пробы диэлектрика	от 1 до 6
Дискретность значений напряжения при измерении, кВ	0,1
Параметры электрического питания:
- напряжение переменного тока, В	220±22
- номинальная частота переменного тока, Гц	50
- мощность, потребляемая аппаратом от сети переменного тока, не более, кВт	0,2
Ток отключения при пробое, мА, не более	4
Время отключения при пробое, мкс, не более	100
Продолжительность горения дуги при пробое трансформаторного масла, мкс, не более	100
Настраиваемая скорость подъема выходного испытательного напряжения, кВ/c	0,5; 1; 2; 5
Программируемая задержка между измерениями с шагом 1 минута, мин	от 0 до 9
Автоматическое ограничение максимального выходного испытательного напряжения на уровнях, кВ	60, 70, 80, 90, 100
Максимальное время работы в циклическом режиме	8 часов с последущим отключением на 1 час
Габаритные размеры, мм - высота - ширина - длина	370±10 470±10 315±10
Масса, кг	41±1
Условия эксплуатации
- температура окружающего воздуха, °C	от +1 до +35
- относительная влажность воздуха при температуре +25 °C, %, не более	80
- атмосферное давление, кПа	от 84,0 до 106,7
Степень защиты от внешних воздействий	IP53

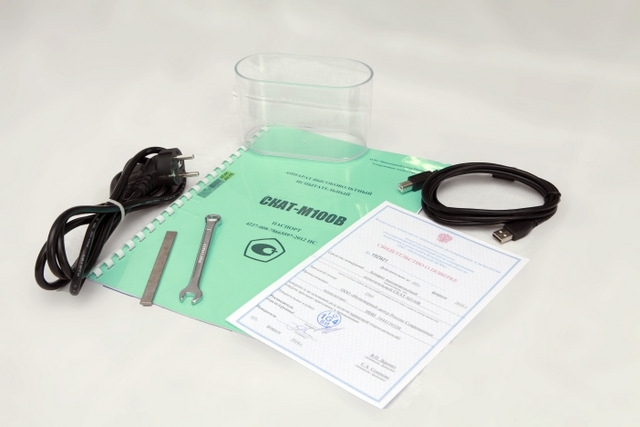

Комплектация:

№	Название	Количество
1	Аппарат высоковольтный испытательный СКАТ-М100В СТСК.411722.009	1
2	Вставка плавкая ВП-2Б-3,15А	2
3	Диск с программным обеспечением	1

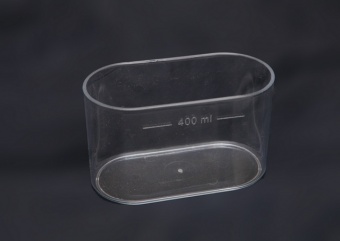

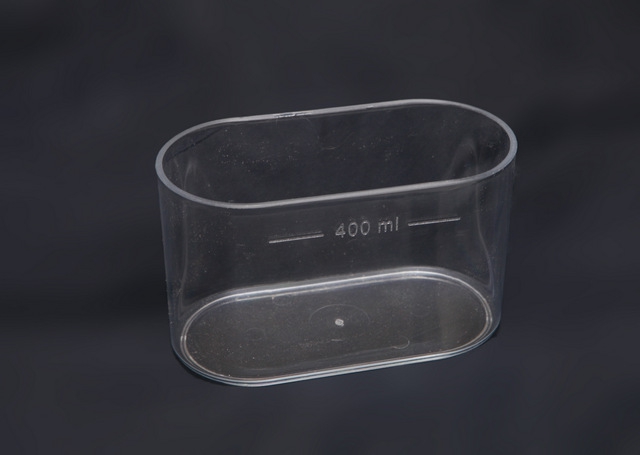

4	Ёмкость измерительная 400 мл	3
5	Кабель сетевой	1
6	Кабель USB	1
7	Ключ гаечный 10 х 8 ГОСТ 2839-71	1
8	Провод заземления	1
9	Шаблон-калибр	1
10	Паспорт СТСК.411722.009 ПС	1
11	Руководство по эксплуатации СТСК.411722.009 РЭ	1
12	Методика поверки (документ поставляется в электронном виде)	1
13	Копия свидетельства об утверждении типа (документ поставляется в электронном виде)	1
