УВ-100-AD-50. Установка высоковольтная.

УВ-100-AD-50 установка высоковольтная предназначена для диагностирования изоляции силовых трансформаторов и кабелей, а также для применения в лабораторных и производственных процессах.

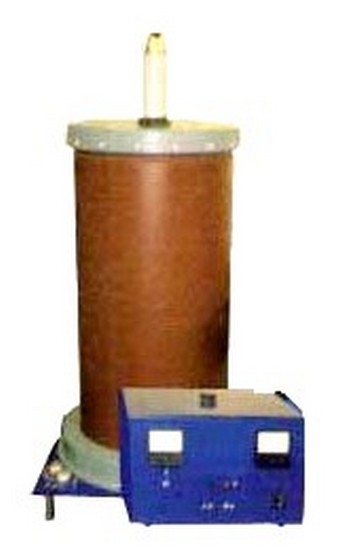

Конструкция установки выполнена в виде пульта управления и источника испытательного напряжения.

Корпус источника испытательного напряжения выполнен из ударопрочного диэлектрического материала и монтируется на металлическую станину.

Установка рассчитана для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от -10 до + 40° С, относительной влажности 80 % при температуре + 20° С и атмосферном давлении (84,0 – 106,7) кПа, или (630 – 800) мм рт.ст.

Технические характеристики:

Параметры	УВ-100-AD-10	УВ-100-AD-50	УВ-110-10	УВ-110-50
Выходное переменное напряжение	0-100 кВ	0-100 кВ	0-110 кВ	0-110 кВ
Выходное постоянное напряжение	0-100 кВ	0-100 кВ	-	-
Ток нагрузки	10 мА	50 мА	10 мА	50 мА
Габариты пульта управления,(мм)	420x330x280	500x400x580	420x330x280	500x400x580
Габариты источника испытательного напряжения,(мм)	650x650x1200	700x700x1200	500x500x1000	500x500x1000
Масса пульта управления,(кг)	18,5	33,5	18	33
Масса источника испытательного напряжения ,(кг)	138	142	127	132
