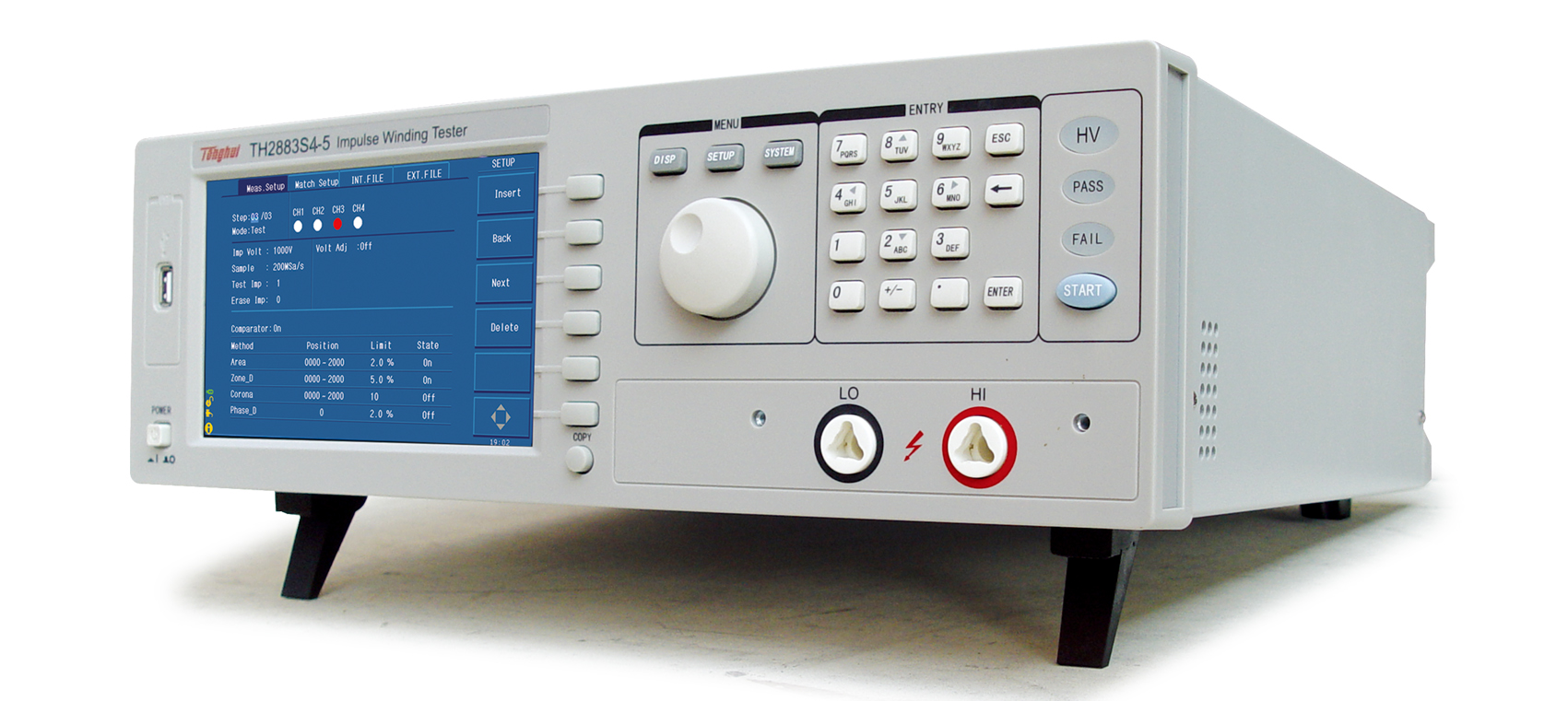

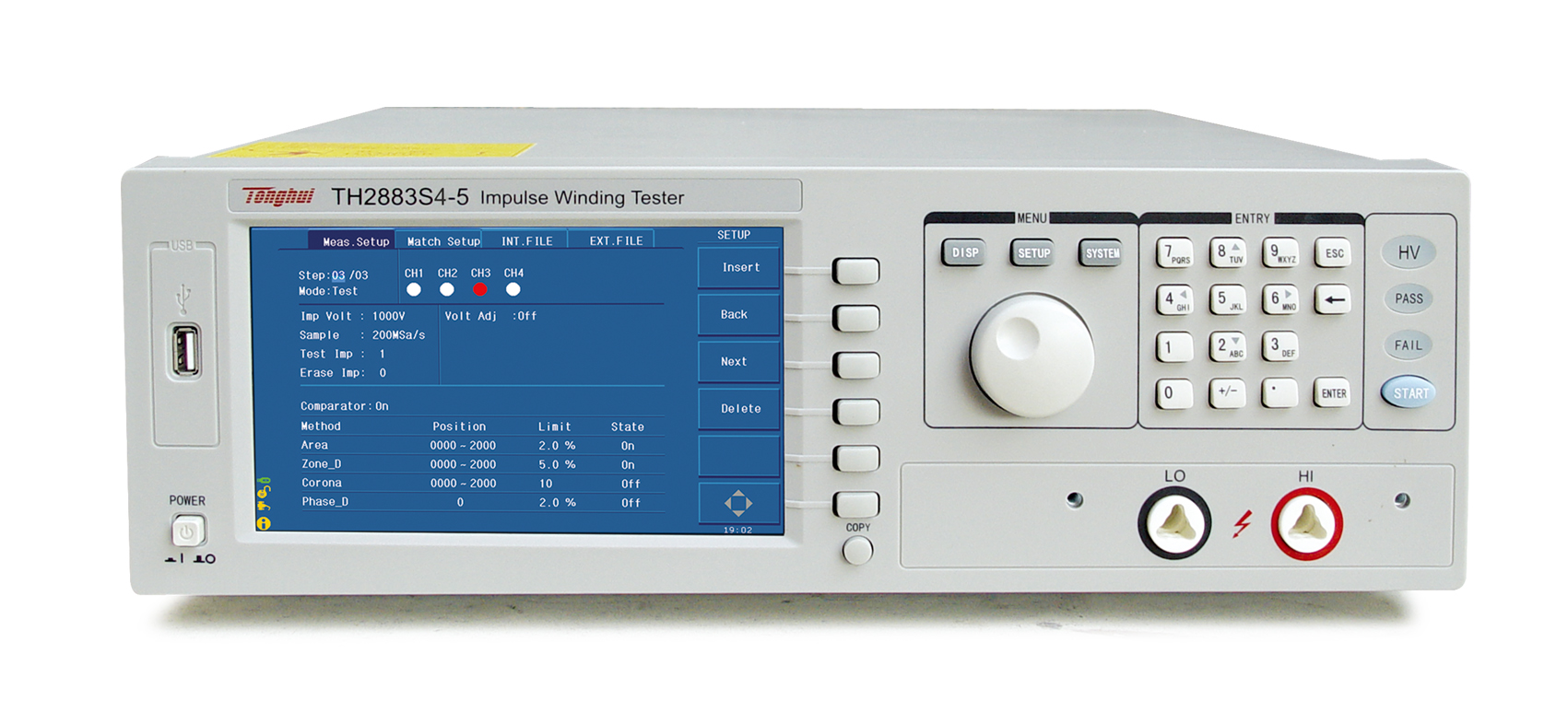

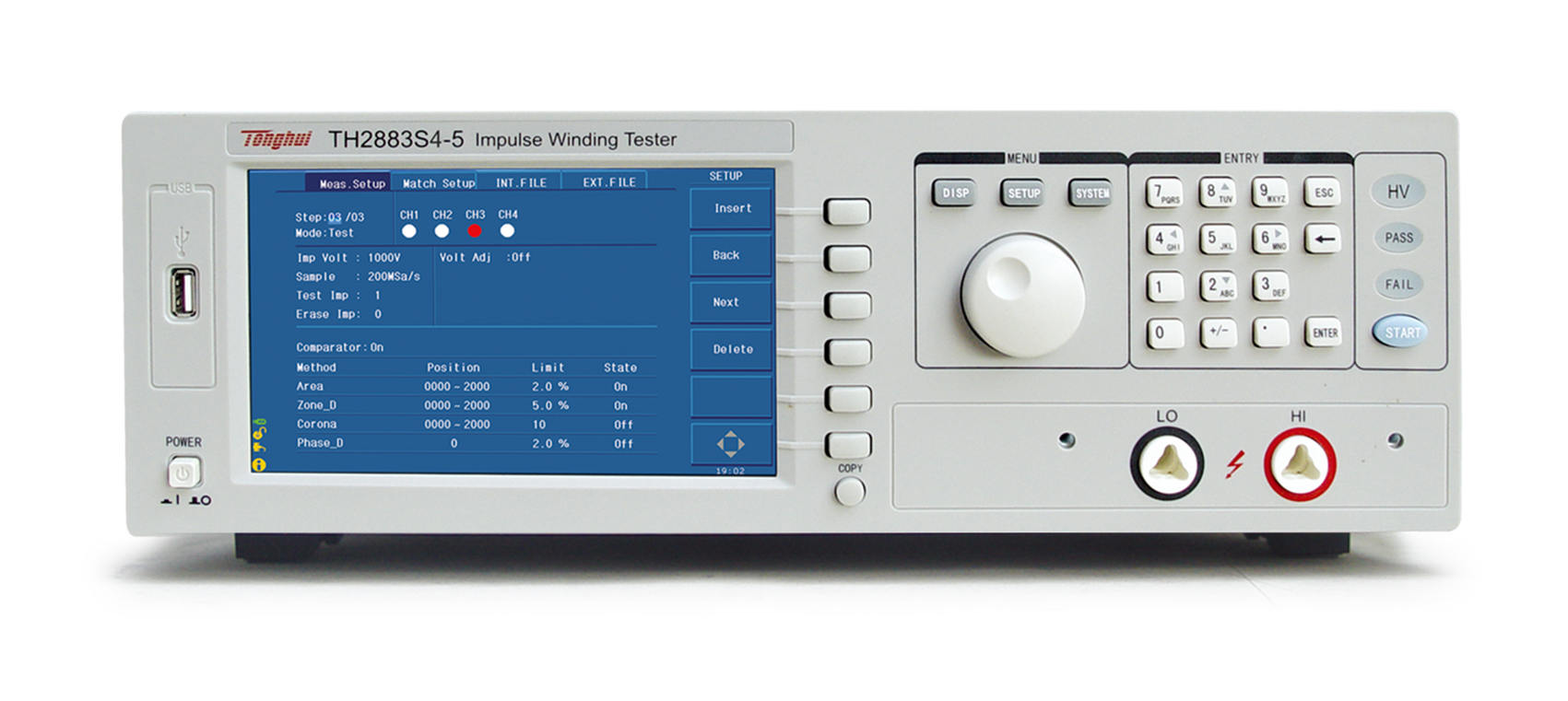

Импульсный тестер обмотки TH2883S4-5

Продукты серии TH2883 — это новые тестеры импульсных обмоток, разработанные компанией Tonghui. Эта линейка продуктов делает Tonghui первым поставщиком импульсных тестеров обмоток от низкого напряжения 30 В до высокого напряжения 10 кВ, от одноканального до многоканального (макс.: 8 каналов) в этой отрасли. Прибор использует популярный 32-битный процессор и технологию SMD высокой плотности, 7-дюймовый широкоэкранный TFT-дисплей с 65 000 цветов, что обеспечивает удобство для ваших глаз и удобство в работе. Импульсное напряжение 100–5000 В, максимально 8-канальный свип-тест, максимум 20 тестовых процедур, частота дискретизации 200 Мвыб/с, глубина памяти 6 кбайт делают ваш тест точным. Использование стандартного выборочного среднего, применение размагниченного импульса, широкополосная аналоговая схема сбора.

По количеству выходных каналов серия TH2883 состоит из 2 моделей: TH2883S8-5 и TH2883S4-5. TH2883S8-5 — идеальный продукт для измерения многофазных катушек. 8-канальный TH2883S8-5 может быть запрограммирован и сконфигурирован как вывод высокого напряжения, вывод низкого напряжения и ВЫКЛ. Может быть достигнута любая комбинация условий конфигурации 8 каналов и максимум 20 тестовых процедур. Кроме того, он может последовательно тестировать катушки по 8 каналам. TH2883S4-5 имеет 4 канала. Он специально разработан на основе 8 каналов TH2883S8-5 для клиентов, которым нужно меньше каналов развертки. В продуктах серии TH2883 предусмотрены USB-хост, RS232C, USB-устройство и интерфейс LAN для быстрого сохранения осциллограмм и дистанционного управления прибором.

■  Функция извлечения короны

Благодаря высокоточному алгоритму извлечения коронного разряда (запатентованная технология)  и аналоговой схеме сбора данных с высокой пропускной способностью продукты серии TH2883 могут полностью восстанавливать форму волны высокочастотного коронного разряда и позволяют вам больше узнать об изолирующих свойствах продуктов.

Технические параметры:

Модель		ТХ2883С8-5	ТХ2883С4-5
Импульсное напряжение		100В-5000В10В шаги
Точность напряжения		±(5% установленного значения +15В)
Точность обратного считывания		±(5% действительного значения +15 В)
каналы		8	4
Диапазон измерения индуктивности		≥10uH
Импульс энергии		Макс.: 0,25 Дж
Тест скорости		6 раз в секунду (один канал, один шаг)
Применение импульсов		Макс.: 32
Входное сопротивление		5МОм
Отображать		800x480 точек, 65000 цветов TFT; Диапазон отображения сигнала: 600x256
Сбор сигналов		Частота дискретизации: макс. 200 Мбит/с, 8 регулируемых уровней. Разрешение: 8 бит. Глубина памяти: 6 кбайт. В среднем: от 1 до 32.
Методы сравнения		Сравнение со стандартной волновой формой: Сравнение размеров площадей Дифференциальное сравнение площадей Сравнение коронного разряда Дифференциальное сравнение фаз
Измерение формы волны		Напряжение/частота/время
Режим триггера		Ручной/Внешний/Шина/Внутренний
Выход обнаружения		Дисплей Pass/Fail/светодиод/будильник
Статистика измерений		Статистика результатов измерений
объем памяти		Во внутренней энергонезависимой памяти можно сохранить 20 групп стандартных данных формы сигнала и настройки прибора. В качестве внешней памяти можно использовать флэш-память USB.

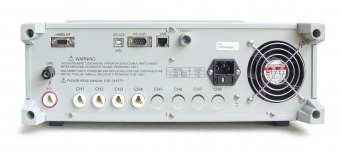

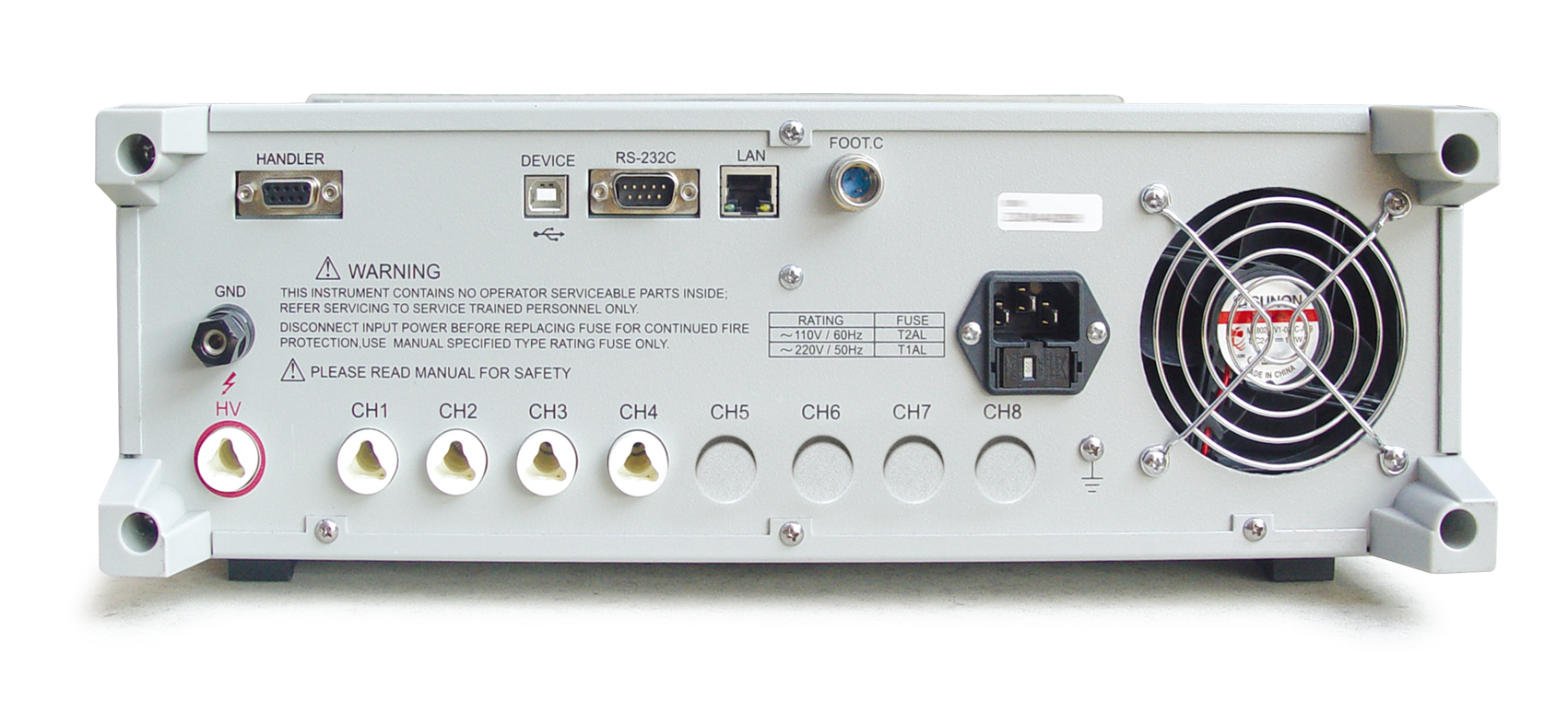

Интерфейс		Обработчик, RS232C, USB-устройство, USB-хост, LAN
Источник питания
Источник питания		220В ±10% 50Гц/60Гц ±5%
Потребляемая мощность		≤200 ВА
Общие условия
Рабочая обстановка	Температура	0℃ - 40℃
	Влажность	≤75% относительной влажности
Безопасность и электромагнитная совместимость		МЭК61010-1:2001, МЭК61326-2-1:2005
