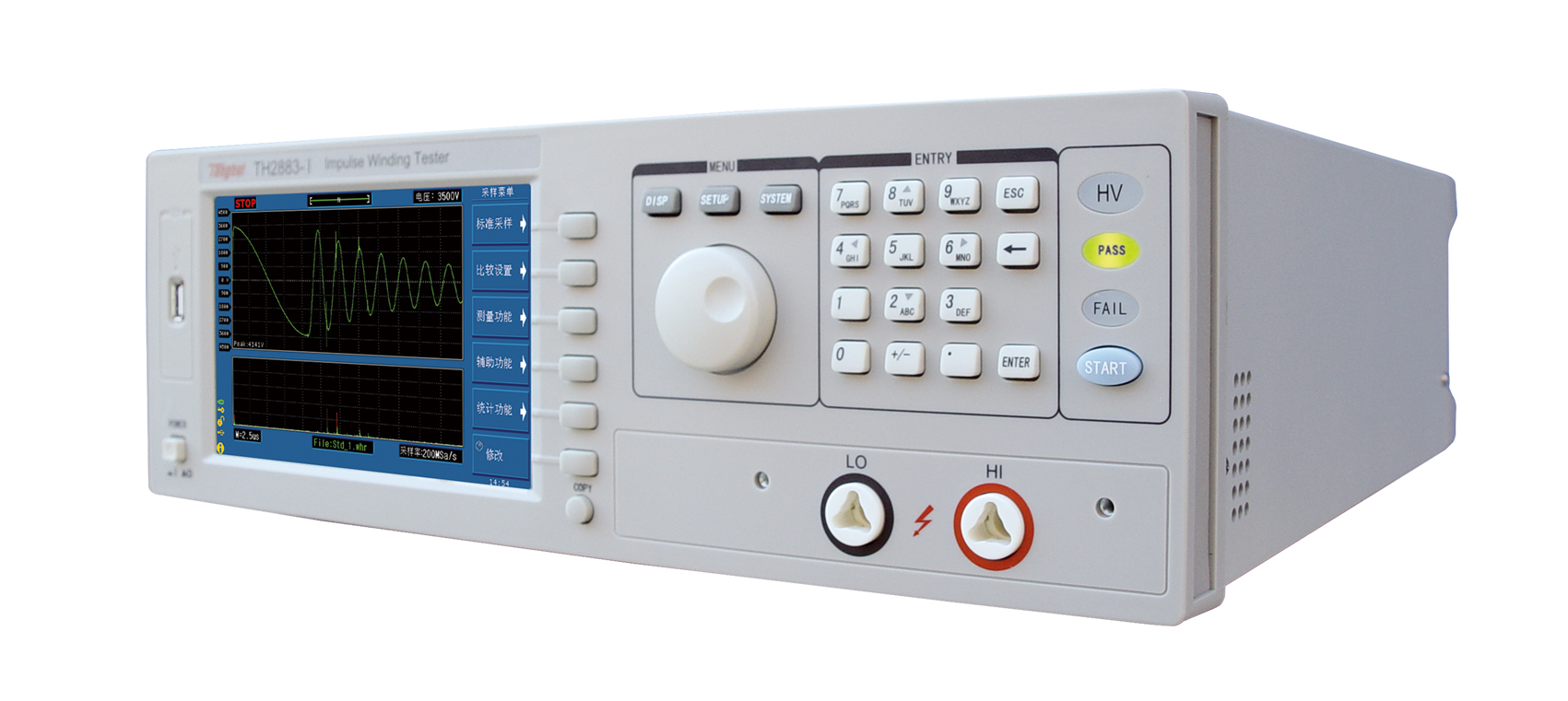

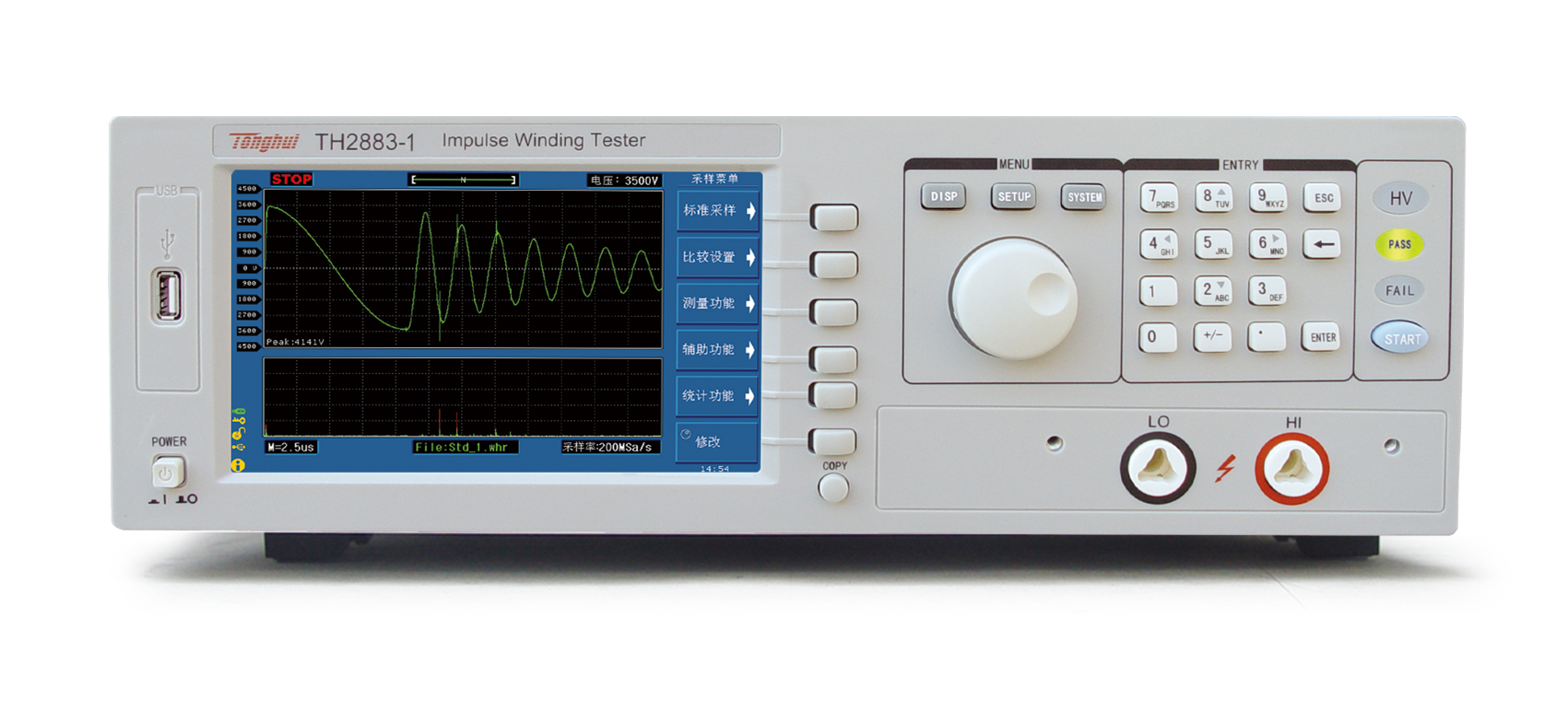

Импульсный тестер обмотки TH2883-1

Продукты серии TH2883 — это новые тестеры импульсных обмоток, разработанные компанией Tonghui. Эта линейка продуктов делает Tonghui первым поставщиком импульсных тестеров обмоток от низкого напряжения 30 В до высокого напряжения 10 кВ, от одноканального до многоканального (макс.: 8 каналов) в этой отрасли. В приборе используется популярный 32-битный процессор и технология SMD высокой плотности, а также 7-дюймовый широкоэкранный TFT-дисплей с разрешением 65 тыс. Минимальное импульсное напряжение 30 В, максимальное выходное импульсное напряжение 10 кВ, испытание обмотки с индуктивностью 1 мкГн, частота дискретизации 200 Мвыб/с, глубина памяти 6 кбайт делают ваш тест точным. Использование стандартного выборочного среднего, применение размагниченного импульса, широкополосная аналоговая схема сбора данных.

В зависимости от выходного напряжения серия TH2883 состоит из 3 моделей: TH2883-1, TH2883-5 и TH2883-10. При минимальном импульсном напряжении 30 В и максимальном импульсном напряжении 1200 В тестер импульсных обмоток с низкой индуктивностью TH2883-1 может тестировать обмотки с низким значением индуктивности 1 мкГн. Прибор идеально подходит для тестирования катушек индуктивности, используемых в импульсных источниках питания. С импульсным напряжением 100В~5000В, TH2883-5 является стандартным продуктом для тестирования всех типов катушек. С максимальным импульсным выходным напряжением 10 кВ, TH2883-10 подходит для межвитковых испытаний более высокого сопротивления изоляции и напряжения.

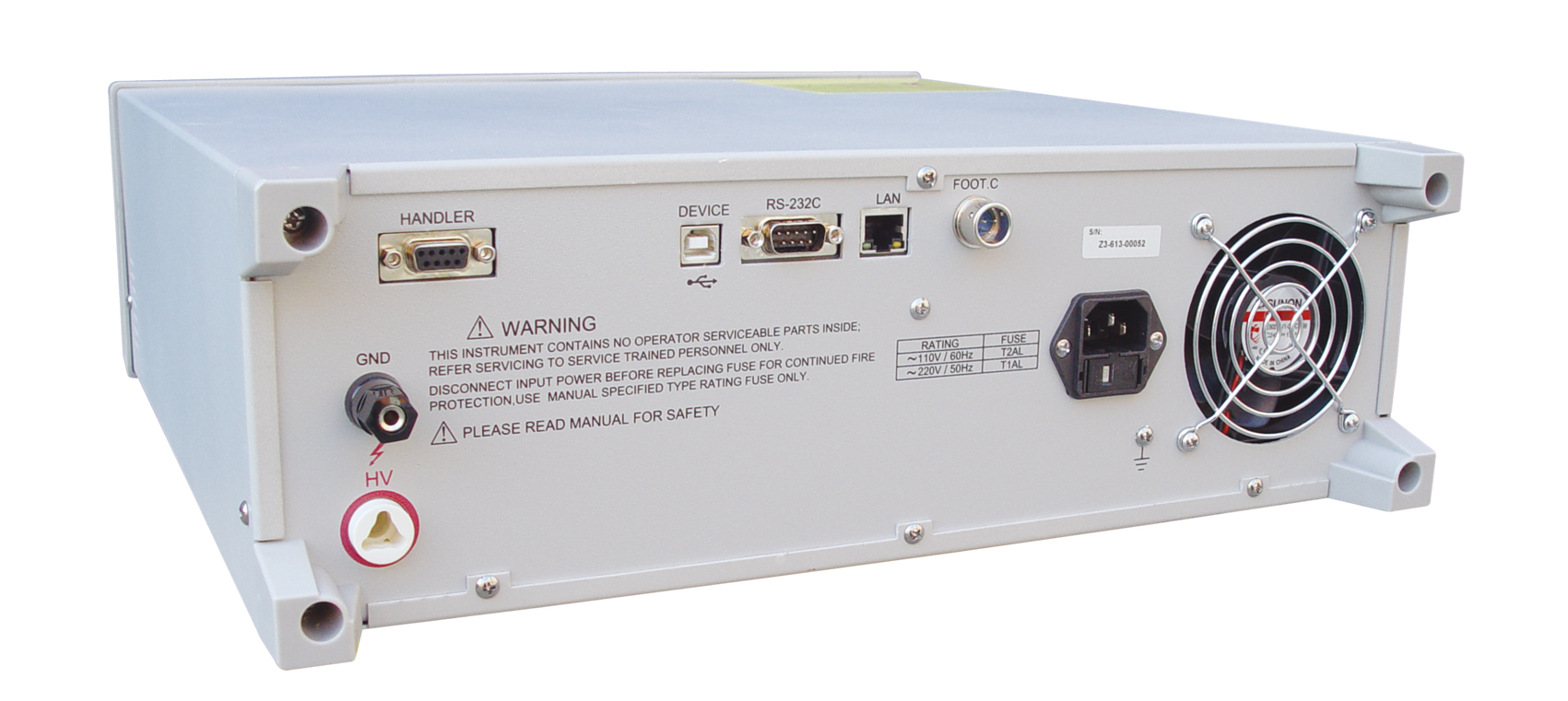

Стандартный USB-хост, RS232C, USB-устройство и интерфейс LAN продуктов серии TH2883 удобны для быстрого хранения графиков и дистанционного управления.

■  Благодаря высокоточному алгоритму извлечения коронного разряда (запатентованная технология)  и аналоговой схеме сбора данных с высокой пропускной способностью продукты серии TH2883 могут полностью восстанавливать форму высокочастотного коронного разряда и позволяют вам больше узнать об изоляционных свойствах продуктов.

Технические параметры:

Модель		ТН2883-1	ТН2883-5	ТН2883-10
Импульсное напряжение		30В-1200В, шаг 5В	100–5000 В, шаг 10 В	500В-10кВ, ступени 20В
Точность напряжения		±(5% установленного значения +5В)	±(5% установленного значения +15В)	±(5% установленного значения +25В)
Точность обратного считывания		±(5% действительного значения +5В)	±(5% действительного значения +15 В)	±(5% действительного значения +25 В)
каналы		1
Диапазон измерения индуктивности		≥1 мкГн	≥10uH	≥20uH
Импульс энергии		Макс.: 0,02 Дж	Макс.: 0,25 Дж	Макс.: 0,5 Дж
Тест скорости		6 раз в секунду	6 раз в секунду	3 раза в секунду (при выдаче импульсного напряжения 10 кВ)
Применение импульсов		Макс.: 32
Входное сопротивление		5МОм
Отображать		800x480 точек, 65000 цветов TFT; Диапазон отображения сигнала: 600x256
Сбор сигналов		Частота дискретизации: макс. 200 Мбит/с, 8 регулируемых уровней. Разрешение: 8 бит. Глубина памяти: 6 кбайт. В среднем: от 1 до 32.
Методы сравнения		Сравнение со стандартной волновой формой: Сравнение размеров площадей Дифференциальное сравнение площадей Сравнение коронного разряда Дифференциальное сравнение фаз
Измерение формы волны		Напряжение/частота/время
Режим триггера		Ручной/Внешний/Шина/Внутренний
Выход обнаружения		OK/Нет на дисплее/LED/Тревога
Статистика измерений		Статистика результатов измерений
объем памяти		Во внутренней энергонезависимой памяти можно сохранить 20 групп стандартных данных формы сигнала и настройки прибора. В качестве внешней памяти можно использовать флэш-память USB.
Интерфейс		Обработчик, RS232C, USB-устройство, USB-хост, LAN
Источник питания
Источник питания		220В ±10% 50Гц/60Гц ±5%
Потребляемая мощность		≤200 ВА
Общие условия
Рабочая обстановка	Температура	0℃ - 40℃
	Влажность	≤75% относительной влажности
Безопасность и электромагнитная совместимость		МЭК61010-1:2001, МЭК61326-2-1:2005
