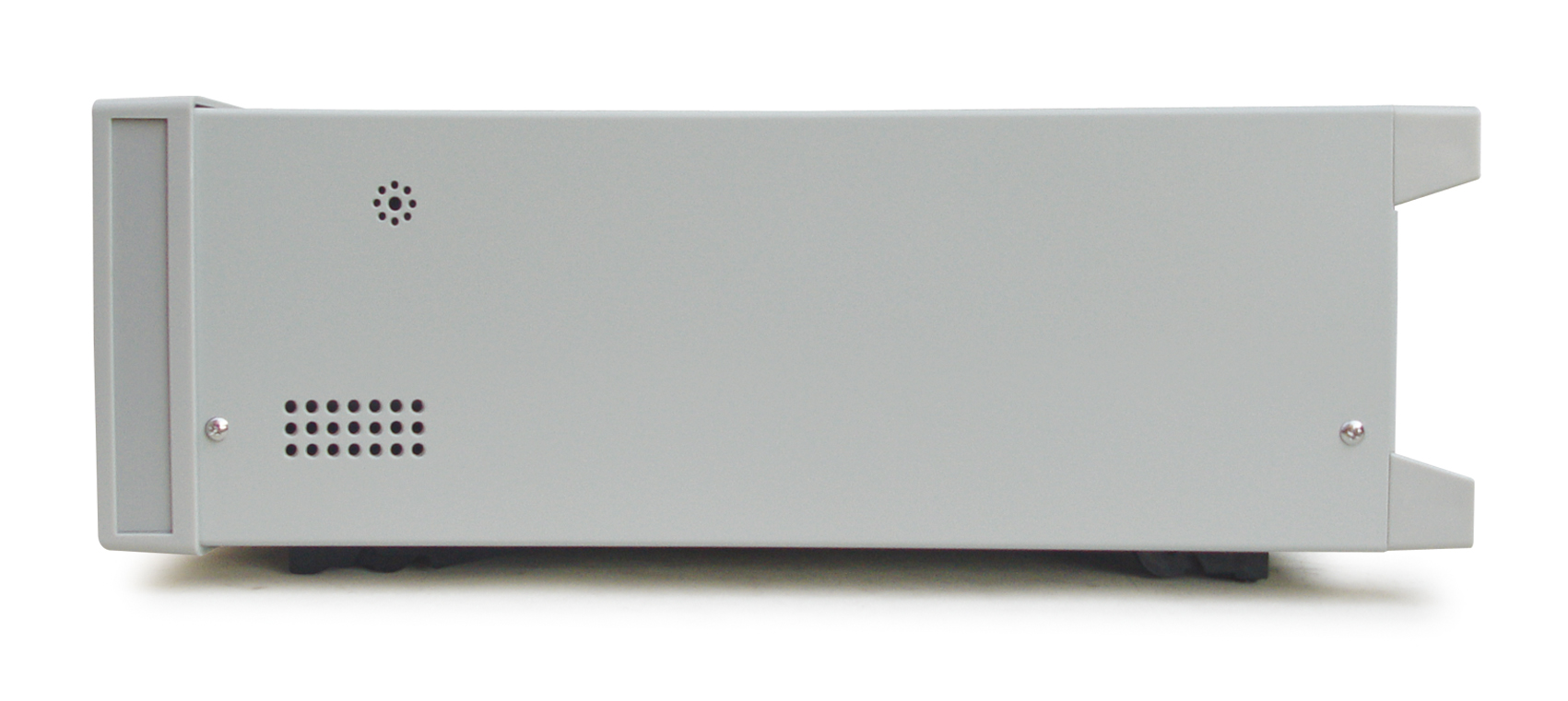

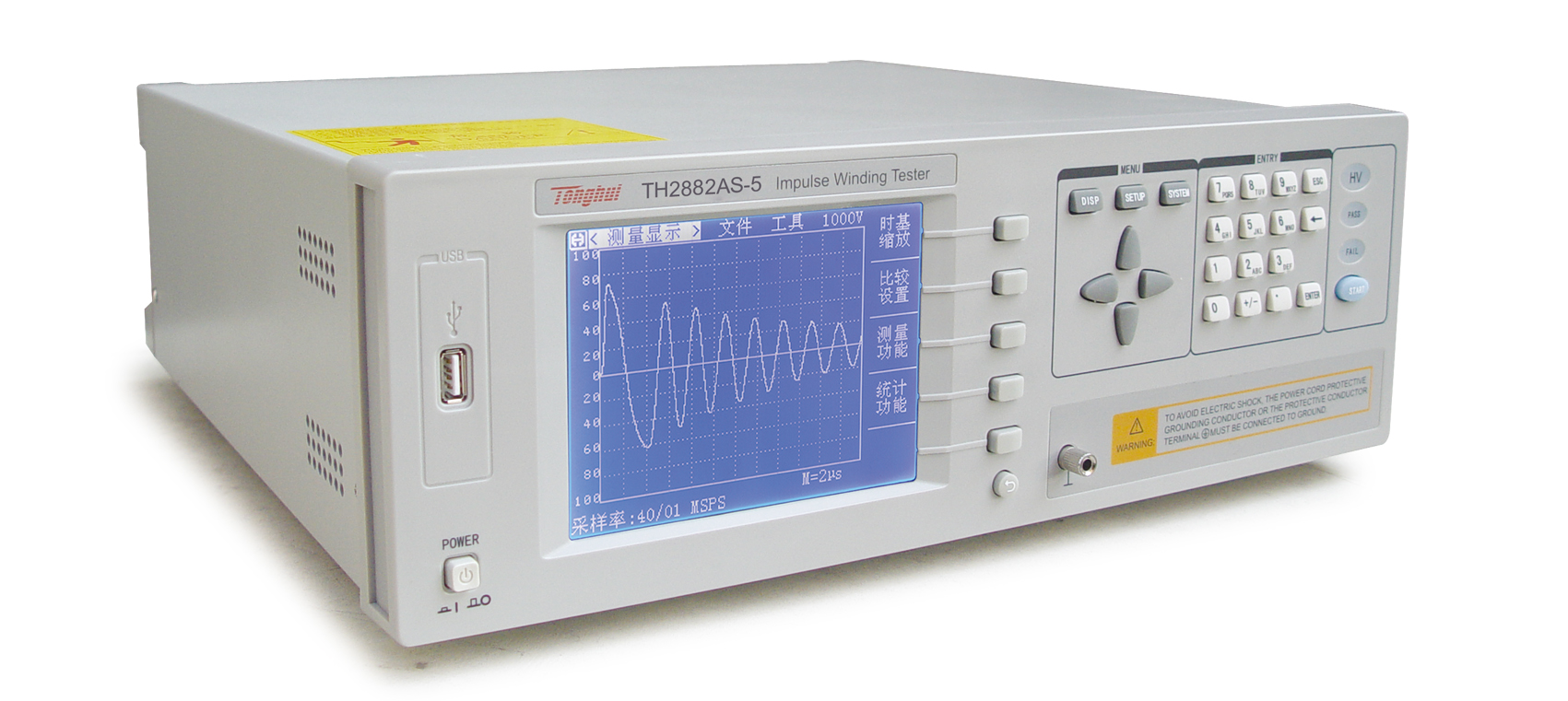

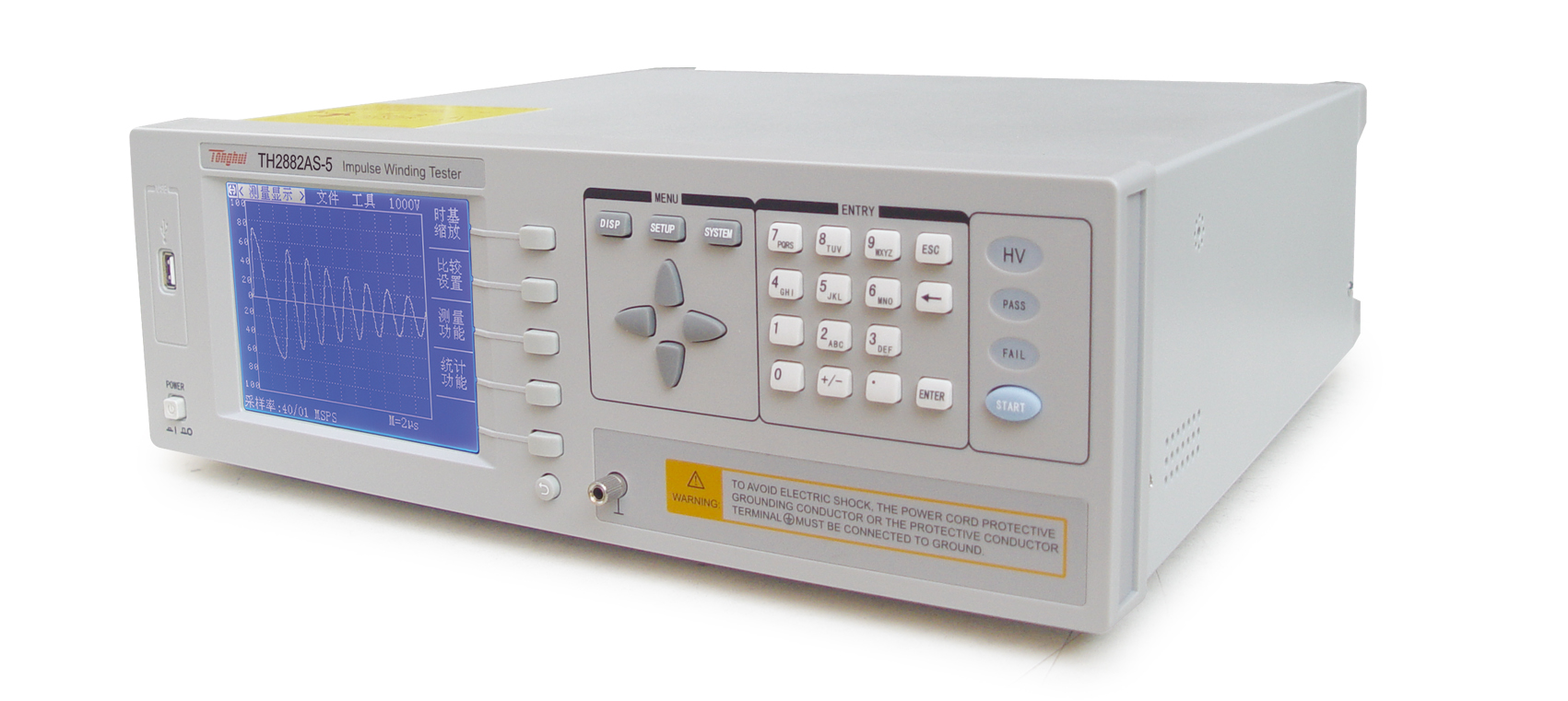

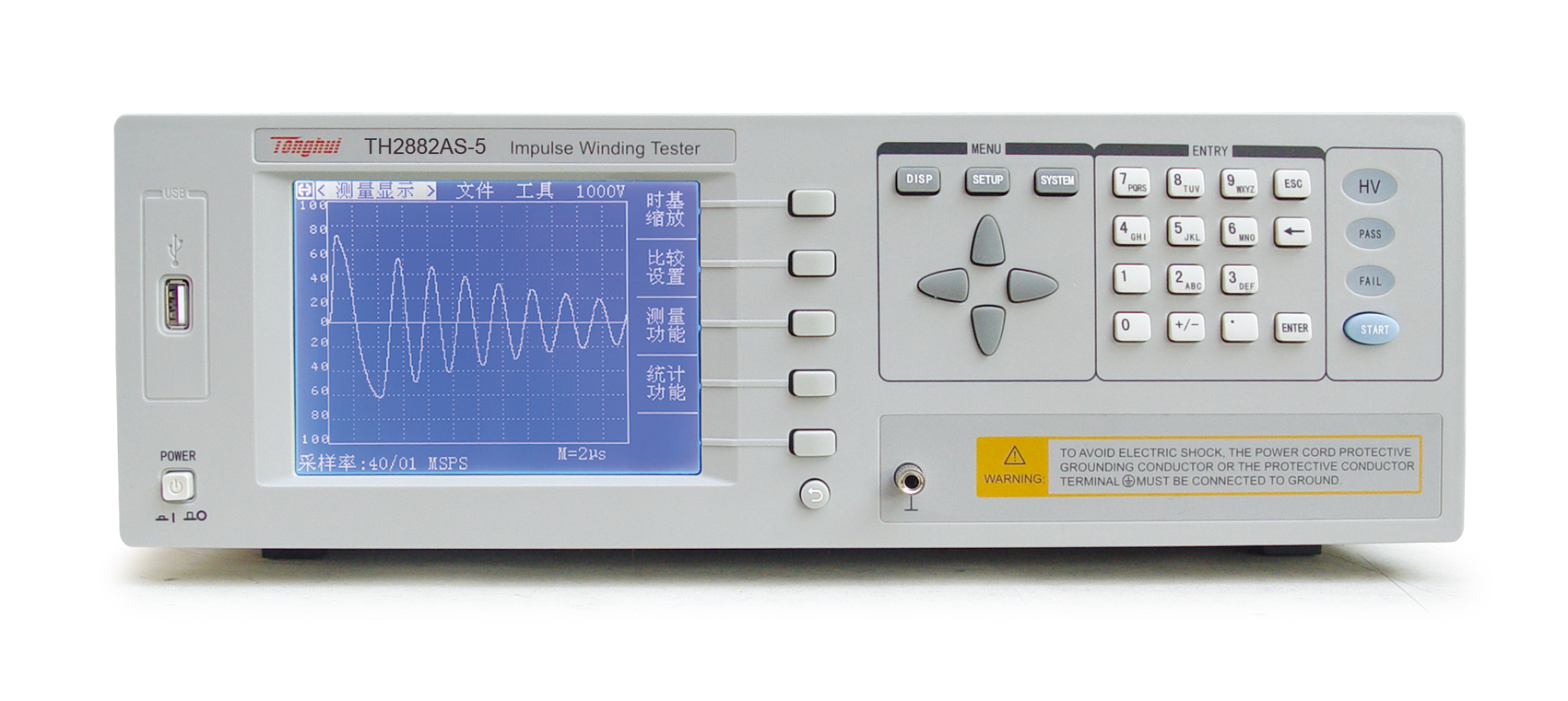

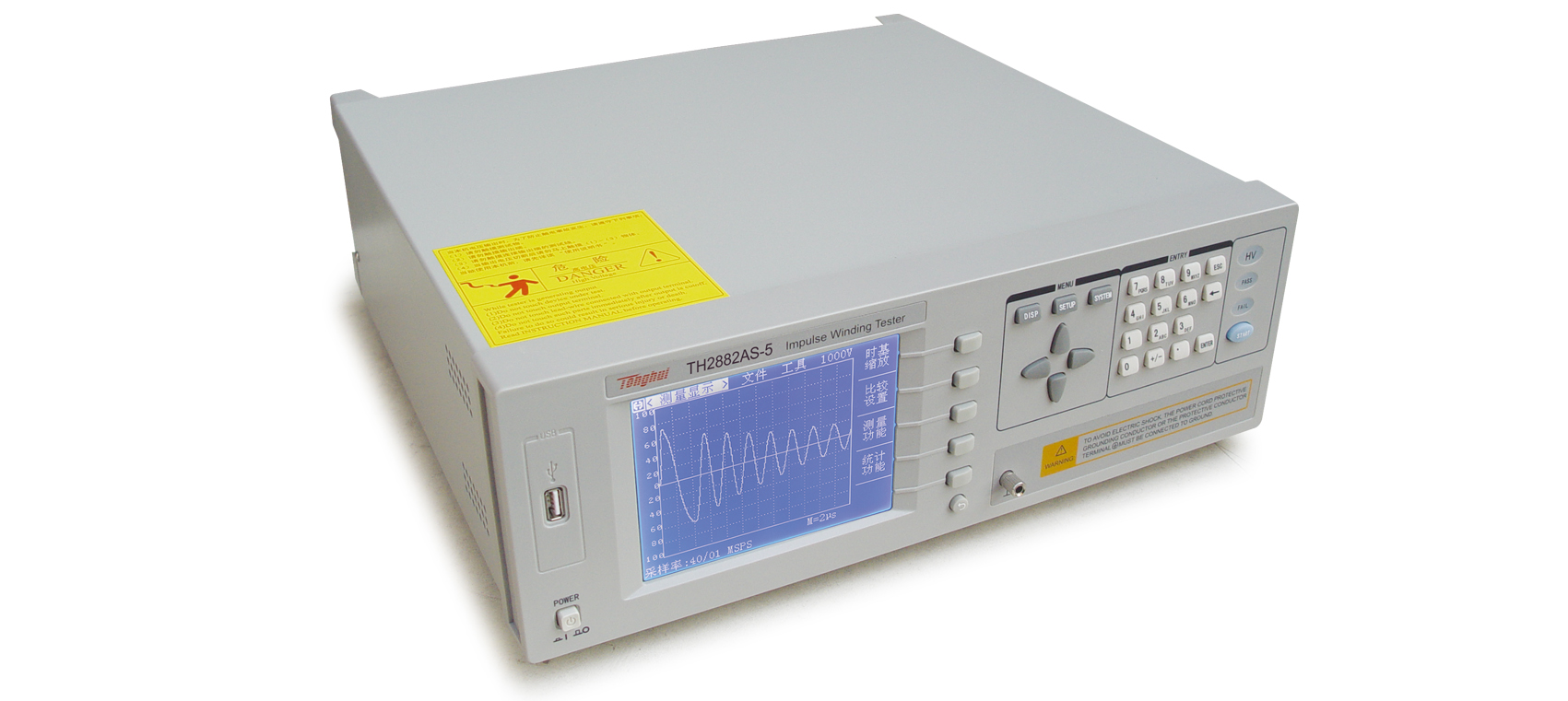

Импульсный тестер обмотки TH2882AS-5

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Из-за влияния материала провода катушки, магнитного материала, каркаса и технологии производства и т. д., изделия с катушками (такие как трансформаторы, двигатели и т. д.) могут иметь дефекты низкой изоляции между слоями катушки, кольцами и выводами. Импульсный тестер обмотки серии TH2882A, использующий высокоскоростную технику отбора проб, представляет собой прибор нового поколения для анализа характеристик изоляции катушек.

При тестировании TH2882A сравнивает стандартную форму волны, хранящуюся в приборе, с текущей измеряемой формой волны. TH2882A дает результат сравнения PASS или FAIL в соответствии с площадью, дифференциальной площадью, коронным разрядом, дифференциальной фазой и т. д. Благодаря мощной функции, точному методу тестирования, гибкой работе и различным интерфейсам, TH2882A может предоставить решение для тестирования большинства продуктов обмотки катушки.

■ Импульсный тестер обмотки проверяет электрические характеристики обмотки катушки, не повреждая ИУ. Необходимые условия для качества рулона можно определить с первого взгляда. Обнаружение осуществляется при подаче на эталон и ИУ одного и того же электрического импульса от разряда конденсатора. Форма волны спада напряжения генерируется в ответ на импульс, связанный с добротностью и индуктивностью катушки. В этом смысле тестер может обнаружить короткие витки и слои, различия в количестве витков и материале сердечника. При подаче высокого импульсного напряжения плохая изоляция проявляется в виде коронного разряда или слоистого разряда.

Технические параметры:

Модель		ТН2882А-3	ТН2882А-5	ТХ2882АС-5
Выходной импульс Напряжение		300–3000 В, шаг 50 В ± 5% от заданного значения ± 15 В	500–5000 В, шаг 100 В ± 5 % от установленного значения ± 25 В
Контроль напряжения Режим	Нормальный	Программируемое напряжение на измерительных клеммах, когда клеммы разомкнуты
	Постоянный	Поддержание выбранного напряжения на обмотке независимо от изменения полного сопротивления обмотки
Импульс энергии (резистивная нагрузка 1 кОм)		≤ Макс. 90 миллиджоулей	≤ Макс. 250 миллиджоулей
Тип катушки		Один этап		Трехфазная трехпроводная система Трехфазная четырехпроводная система
Диапазон индуктивности		≥ 10 мкГн	≥ 20 мкГн	≥ 200 мкГн
Отображать	Экран Режим	ЖК-дисплей 320x240 точек
	Точки отображения сигнала	240x200 точек
	Отображать Информация	Параметр настройки, Стандартный и измерительный сигнал, Результат измерения и сравнения
Форма волны Выборка	Частота выборки	40MSPS/25нс, 20MSPS/50нс, 10MSPS/100нс, 5MSPS/200нс, 2,5MSPS/400нс, 1,25MSPS/800нс, 625kSPS/1,6мкс, 312kSPS/3,2мкс
	Разрешение	цифры
	Длина выборки	Байты
Входное сопротивление		10 МОм (резистивный делитель напряжения)
Измерение скорости		5,5 раз/сек (отображение сигнала ВЫКЛ., ПРОШЕЛ/НЕ ПРОШЕЛ ВКЛ.)
		3,3 раза/с (отображение формы волны включено, PASS/FAIL включено)
Средняя оценка		1-99, программируемый
Измерение формы волны		Напряжение, время, частота
Режим триггера		Внутренний/Ручной (нога)/Внешний/ШИНА
Режим сравнения		Сравнение размеров площадей, Сравнение дифференциальных площадей, Сравнение дифференциальных фаз коронного разряда
Точность повторения размера области		±1%
Дифференциальное повторение области Точность		±1%
Выход обнаружения		Дисплей PASS/FAIL, сигнализация
Громкость будильника		Длинный высокий, Длинный низкий, Одиночный низкий, Двойной низкий, Выкл.
объем памяти		группы данных стандартной формы волны могут быть хранится во внутренней энергонезависимой памяти 500 групп во флэш-памяти USB (опционально)

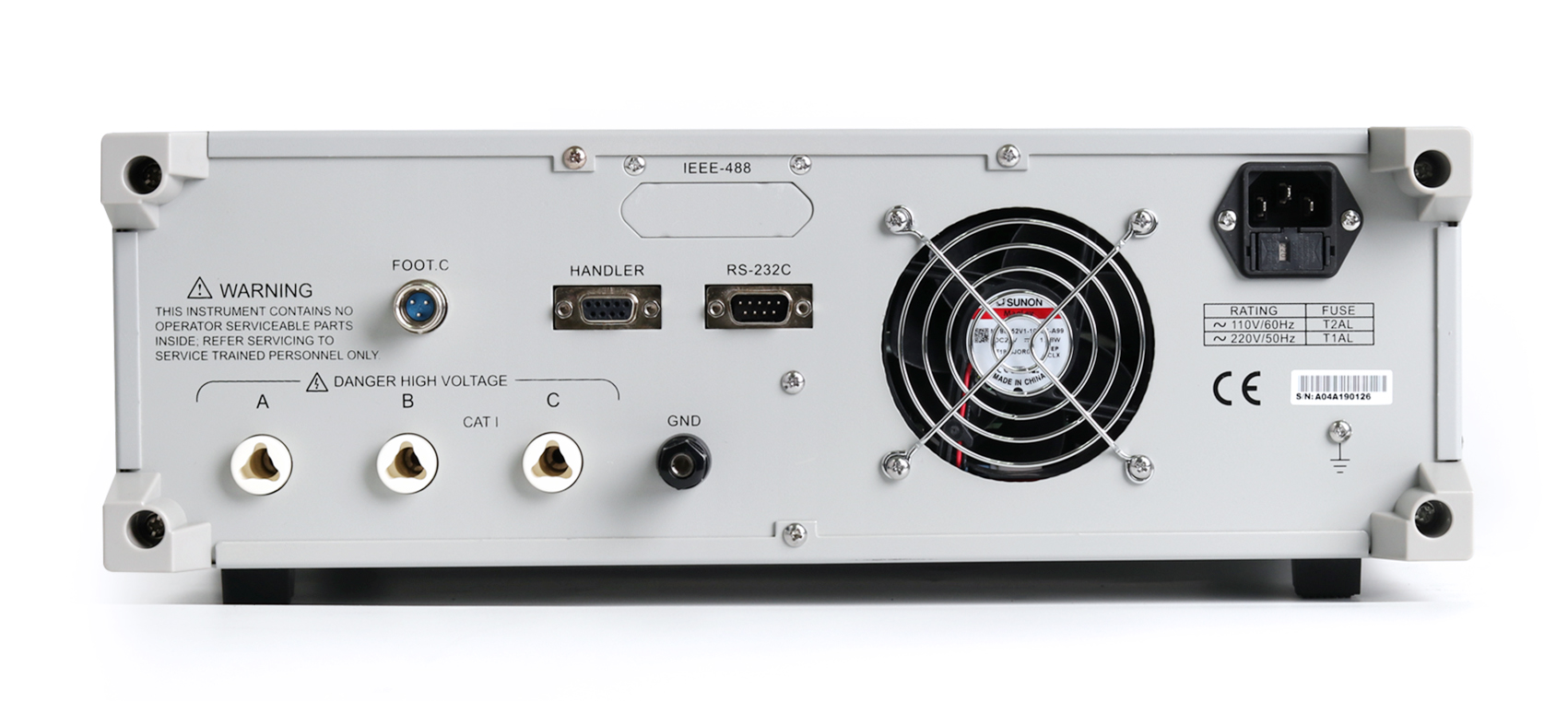

Интерфейс		HANDLER (Start, Stop, Pass NG, Busy, EOC и т. д.) , RS232C, GPIB (дополнительно)

Рабочая температура и влажность		0°C−40°C, ≤90%RH
PowerRequirements	Voltage	99V - 121V AC,198V - 242V AC
	Frequency	47.5Hz−63Hz
Power Consumption		≤ 40VA
Dimensions (W×H×D)		395mmx155mmx445mm
Weight	TH2882A	Approx. 7.6 kg
	TH2882AS	Approx. 8.4 kg
