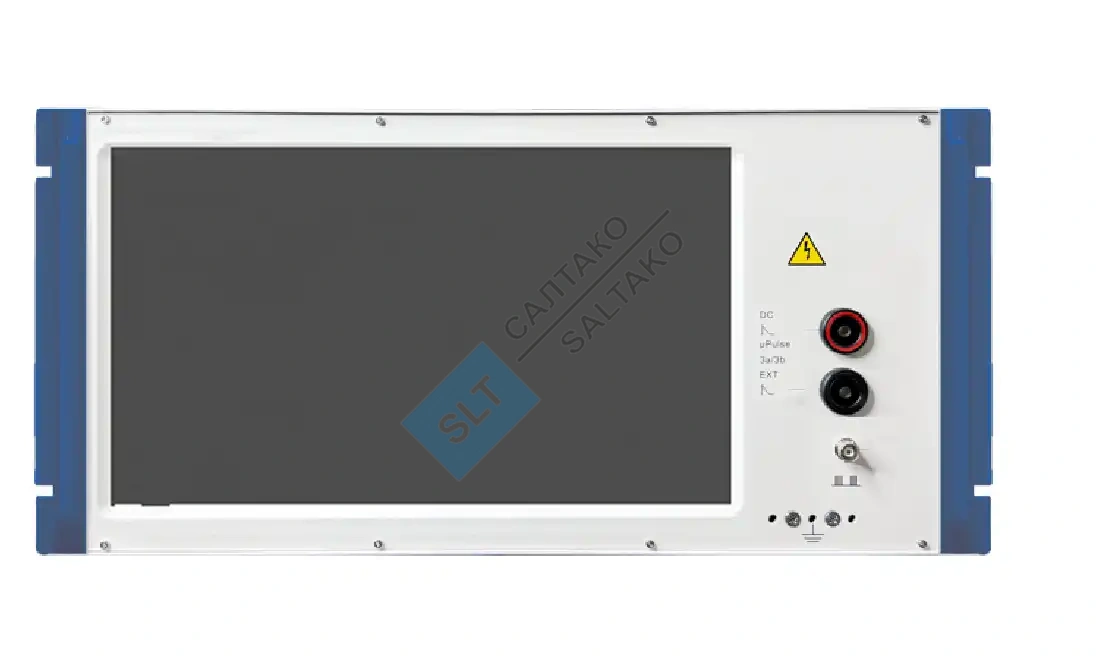

Генератор импульсов Emctestlab EMCT-IEC-BS

Наносекундные импульсные помехи

Импульсное напряжение

0,2 кВ~5,5 кВ

Шаг напряжения

0,1 кВ~2 кВ свободная настройка

Полярность выходного напряжения

+, -, сначала+, затем -, сначала -, затем +

Импеданс генератора

50 Ом

Частота повторения

0,1 кГц~1000 кГц

Частотное разрешение

1 Гц

Время нарастания импульса

5нс±30%

Ширина импульса (50 Ом)

50нс±30%

Ширина импульса (1 кОм)

35~150нс

Количество импульсов в одной пачке

1~500 импульсов

Период пачки импульсов

15 ~ 9999 мс

Стандарты МЭК

Встроенные, могут быть вызваны напрямую без настройки

Кол-во воздействий

1~9999

Микросекундные импульсные помехи (перенапряжения)

Напряжение холостого хода

0,2 кВ~5,5 кВ

Ток короткого замыкания

≤2,75 кА

Шаг настройки напряжения

0,1 кВ~2 кВ свободная настройка

Полярность выходного напряжения

+, -, сначала+, затем -, сначала -, затем +

Форма напряжения ХХ

Фронт: 1,2 мкс±30% Длительность импульса: 50 мкс±20%

Форма тока КЗ

Фронт: 8 мкс ±20% Длительность импульса: 20 мкс ±20%

Импеданс

2 Ом, 12 Ом, 40 Ом

Метод ввода помех

Прямой выход, синфазный режим, дифференциальный режим (однофазный, трехпроводной для 1ф УСР)

Конденсатор связи

Дифференциальный режим 18 мкФ, синфазный режим 9 мкФ

Индуктивность развязки

1,3 мГн

Время повторения импульса

от 10 до 999 с (в зависимости от напряжения)

Угол синхронизации с сетью

0~359°, разрешение 1°

Режим синхронизации

Асинхронный, синхронный

Стандартные фазные углы

0°, 90°, 180°, 270°

Стандарты МЭК

Встроенные, могут быть вызваны напрямую без настройки

Кол-во воздействий

1~9999

Сопротивление изоляции

между клеммой входа питания и корпусом превышает 10 МОм.

между клеммой входного питания и корпусом: ~1500В в течение 1 минуты

Режим коммутации

Автоматическое переключение

Интерфейсы

HDMI, RS485, USB, Ethernet и т. д.

Сеть питания

~220 В 50 Гц/60 Гц

УСР

Однофазный трехпроводной (встроенный)

Размеры

Стандартное шасси 19" 4HU

масса

20 кг
