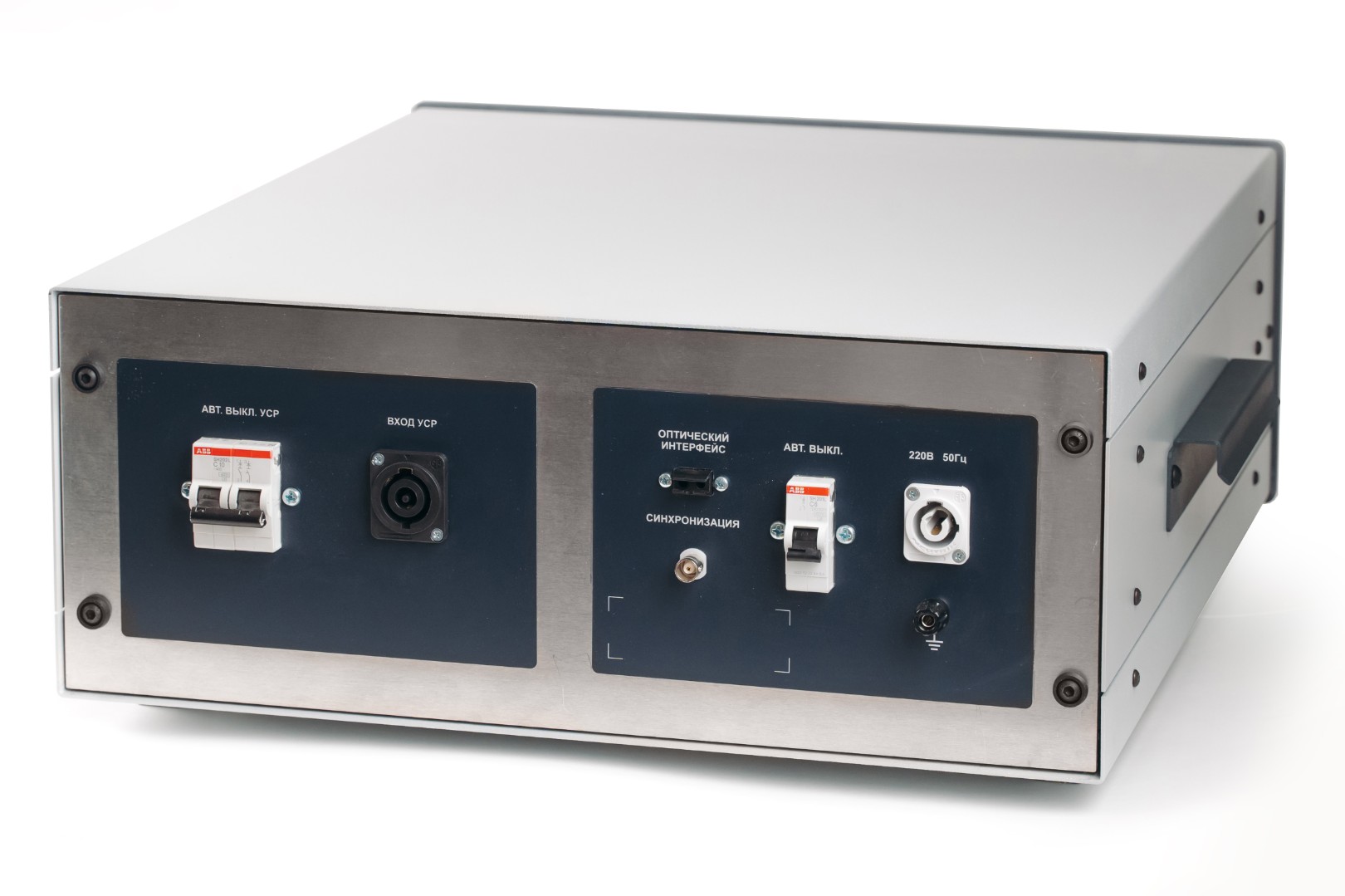

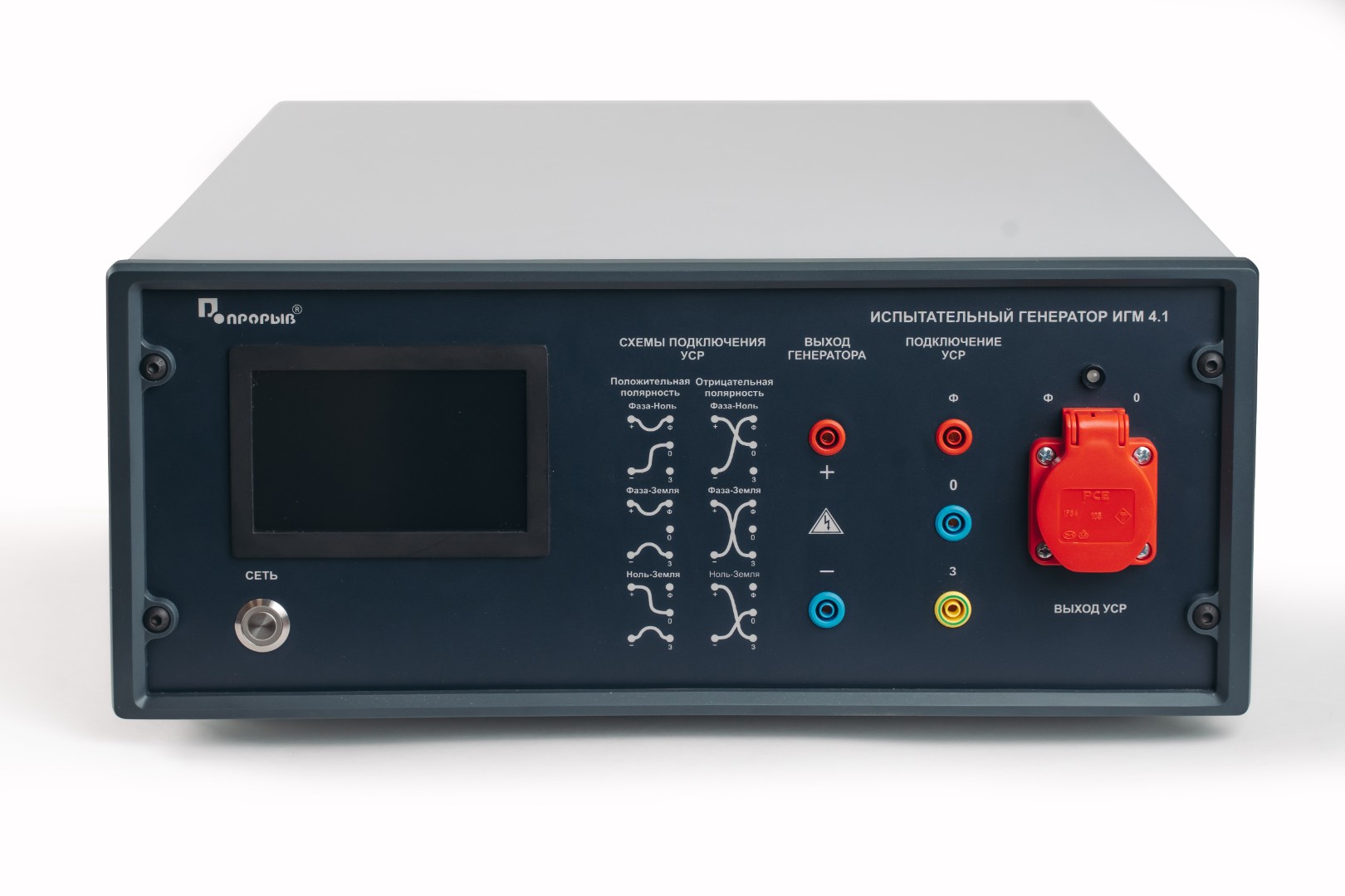

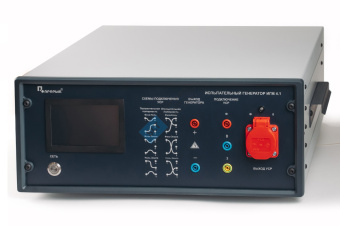

ИГМ 4.1 Испытательный генератор микросекундных импульсных помех (со встроенным устройством связи-развязки)

ИГМ 4.1 Испытательный генератор микросекундных импульсных помех (со встроенным устройством связи-развязки)

Испытательный генератор ИГМ 4.1М предназначен для создания нормированных микросекундных импульсных помех (МИП) большой энергии в цепях электропитания и передачи данных, при проведении испытаний технических средств (в дальнейшем ТС), которые могут подвергаться воздействию МИП по ГОСТ IEC 61000-4-5-2017, ГОСТ Р 51317.4.5-99

Характеристики генератора

Наименование	Значение
амплитуда импульсов напряжения при холостом ходе (Uмакс), кВ	(от 0,25 до 4) ± 10 %
длительность фронта импульсов напряжения, мкс	1,2 ± 30 %
длительность импульсов напряжения, мкс	50 ± 20 %
полярность импульсов	положительная и отрицательная
сдвиг импульсов относительно фазы переменного напряжения в сети питания, °	от 0 до 350 ± 10 %
амплитуда импульсов тока при коротком замыкании (Iмакс), кА	(от 0,125 до 2) ± 10 %
длительность  фронта импульсов тока, мкс	8,0 ± 20 %
длительность импульсов тока, мкс	20,0 ± 20 %
амплитуда обратного выброса импульса тока, не более	0,3·Iмакс
эффективное внутреннее сопротивление, Ом	2 ± 25 %
интервал между импульсами, минут, не менее	1
режим запуска	разовый / с периодом 30 сек/с  периодом 60 сек
максимальный ток, потребляемый испытуемыми ТС от сети  220 В, 50 Гц	10 А
потребляемая мощность, Вт, не более	30
габаритные размеры, мм, не более	520´540´210
масса, кг, не более	30
