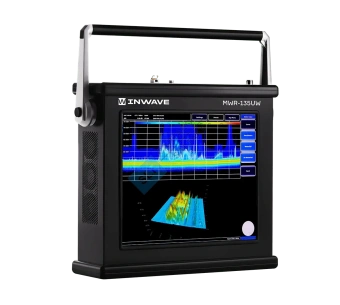

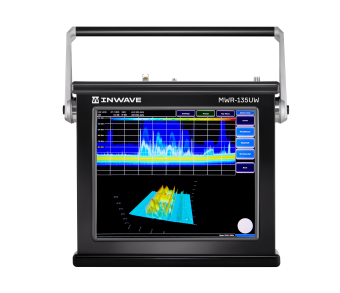

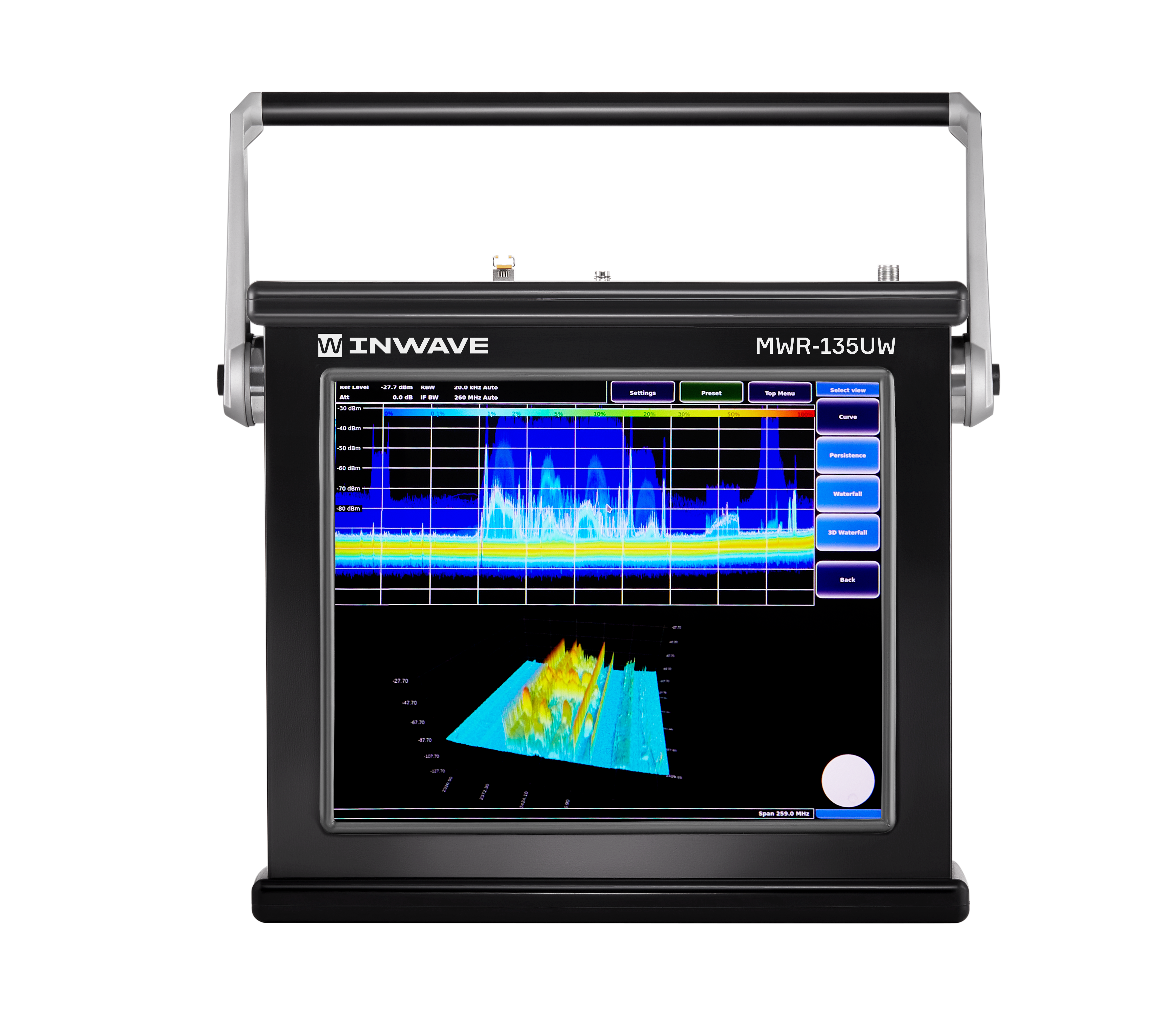

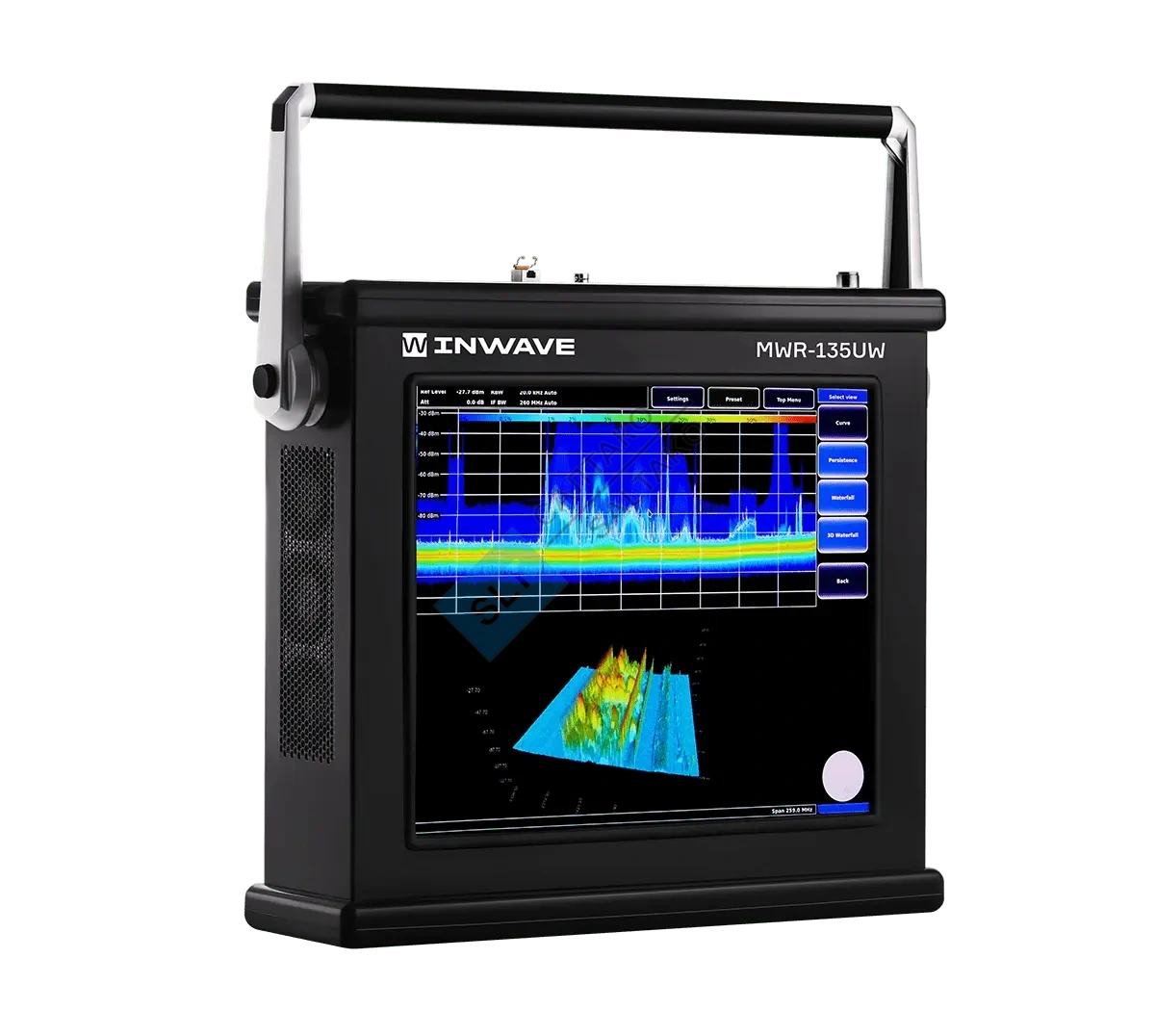

Измерительный приемник INWAVE MWR-135UW

Измерительный приемник INWAVE MWR-135UW

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам

Технические характеристики

• Диапазон рабочих частот:  8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
• Чувствительность при 25°C:  163 дБм/Гц
• Избирательность:  90 дБ
• Динамический диапазон:  147 дБ
• Точка компрессии 1дБ по входу, при выключенном входном аттенюаторе:  -13 дБм (-16 дБм)
• Диапазон ослаблений входного аттенюатора:  0 .. 31.5 дБ, шаг 0.5 дБ
• Коэффициент шума:  8 дБ (10.4 дБ)
• Уровень фазовых шумов на отстройке 10 кГц от несущей:  -139 дБн/Гц (-132 дБн/Гц), несущая 1 ГГц, -123 дБн/Гц (-116 дБн/Гц), несущая 10 ГГц
• Скорость сканирования при спектральном разрешении 100 кГц:  47 ГГц/с
• Число каналов антенного переключателя:  2
• Максимальная полоса приема:  260 МГц
• Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц:  260 МГц
• Минимальная полоса разрешения:  0.1 Гц
• Объем внутренней памяти РПУ:  2 ГБ (67108864 отсчетов)
• Интерфейс вывода данных:  10 Гбит/с Ethernet (SFP+)
• Формат вывода данных:  вещественный спектр (дБм), комплексный спектр, временная выборка (I/Q)

MWR-OCXO Термостатированный опорный генератор (OCXO)
MWR-RB Рубидиевый опорный генератор
MWR-RB-ENH Улучшенный рубидиевый опорный генератор
MWR-ULPN Ультранизкий фазовый шум (-139дБн/Гц на отстр.10кГцот 1ГГц)
MWR-SW Антенный переключатель (2 канала)
MWR-DDR DDR-память объемом 2Гб с максимальной полосой записи 130 МГц
MWR-DDR+ DDR-память объемом 2Гб с максимальной полосой записи 260 МГц
MWR-PC Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
MWR-SFP Удаленное управление, скорость интерфейса 1 Гбит/с(SFP)
MWR-SFP+ Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
MWR-RT Анализ спектра в реальном времени
MWR-UVSA Векторный анализ сигналов со всеми априорно неизвестными параметрами
MWR-AMFM Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход LineOut
MWR-PN Измерение фазовых шумов
MWR-EMI Набор ЭМИ фильтров
MWR-UPR Доступ пользователя к программированию ПЛИС

Программное обеспечение «MWR GUI» предназначено для управления режимами работы приемников измерительных MWR, обработки сигналов, управления работой приборов в процессе проведения измерений, отображения хода и результатов измерений. Программное обеспечение «MWR GUI» предназначено только для работы с приемниками измерительными MWR и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик приемников измерительных MWR за пределы допускаемых значений.
