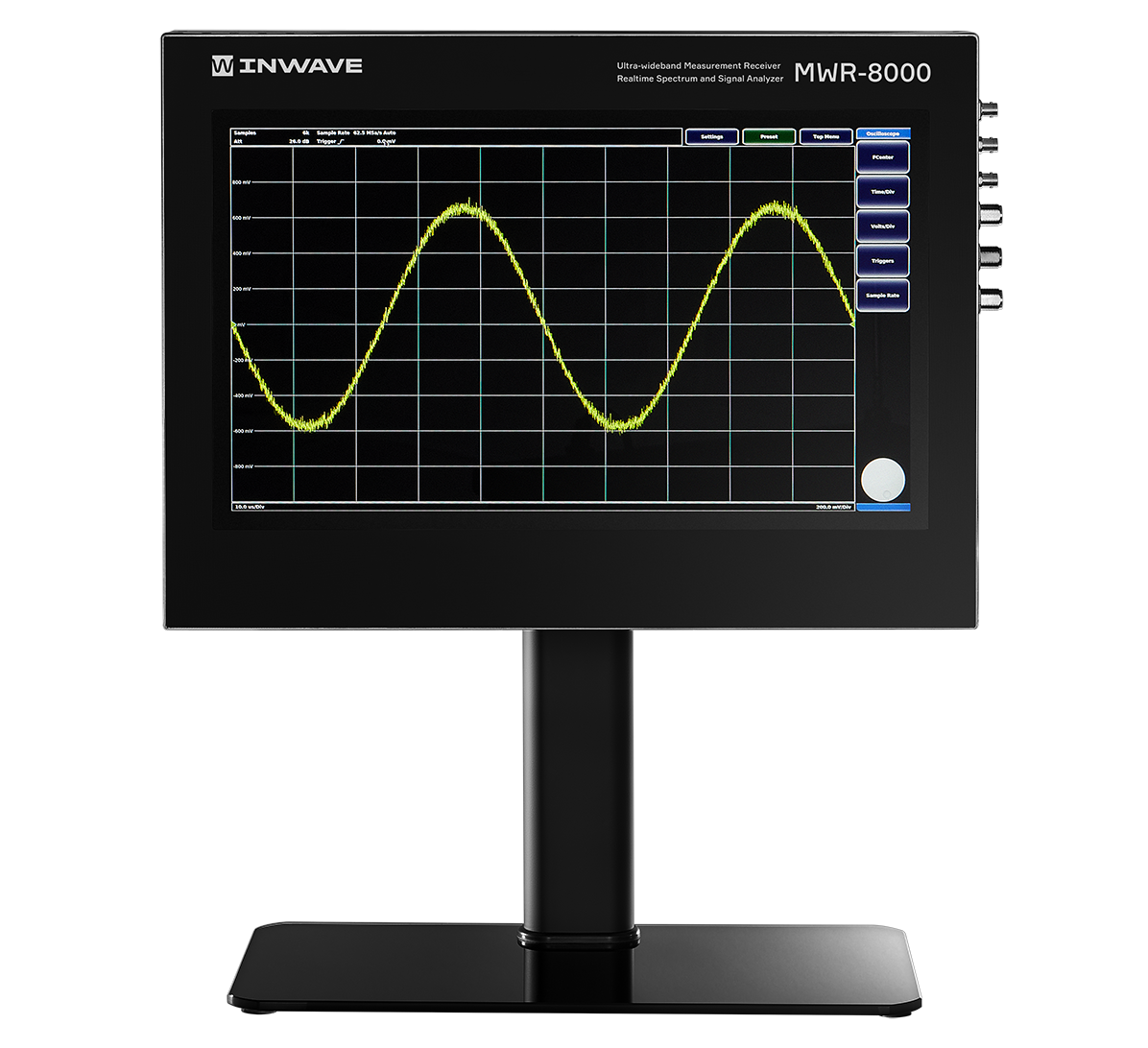

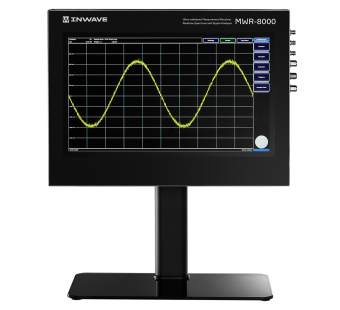

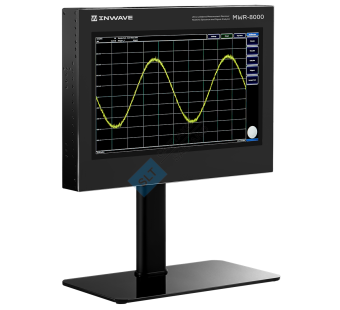

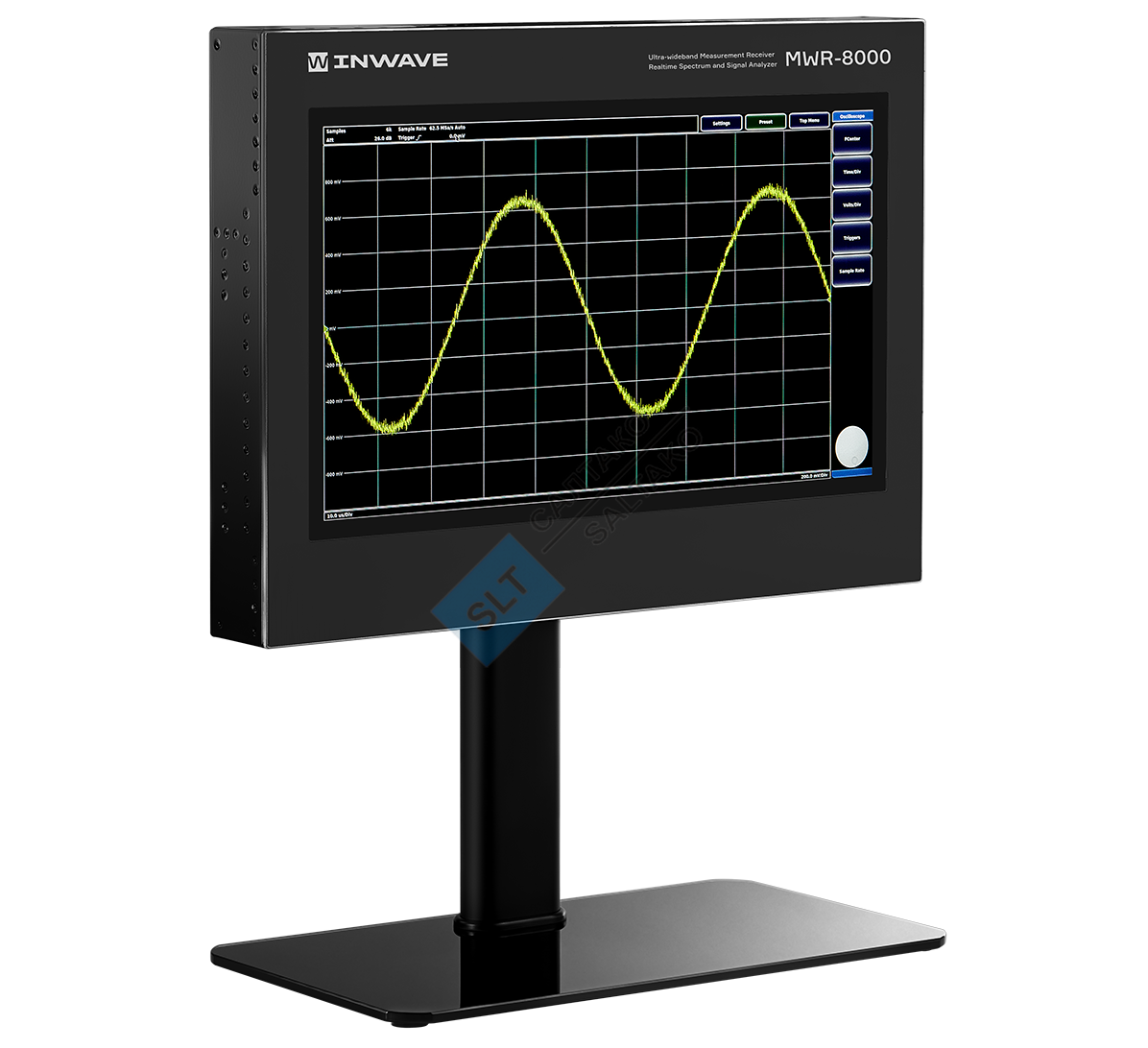

Измерительный приемник INWAVE MWR-8000

Измерительный приемник INWAVE MWR-8000

• Диапазон рабочих частот: 8 кГц - 1.5 | 4 | 8 ГГц (опции)
• Максимальная полоса: 800 МГц
•  Скорость сканирования: 40 ГГц/с
•  Коэффициент шума: 10 дБ (12 дБ)

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам

Технические характеристики

• Диапазон рабочих частот: 8 кГц-1.5 | 4 | 8 ГГц (опции)
• Чувствительность при 25°C: -155 дБм/Гц
• Избирательность: 90 дБ
• Динамический диапазон: 135 дБ
• Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе: -13 (-18) дБм
• Диапазон ослаблений входного аттенюатора: 0 .. 31.5 дБ, шаг 0.5
• Коэффициент шума: 10 (12) дБ
• Уровень фазовых шумов на отстройке 10 кГц от несущей: -137 (-132) дБн/Гц несущая 1 ГГц
• Скорость сканирования при спектральном разрешении 100 кГц: 40 ГГц/с
• Число каналов приема: 1 | 2 (опции)
• Максимальная полоса приема, демодуляции и записи: 800 МГц
• Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц: 800 МГц
• Минимальная полоса разрешения: 0.1 Гц
• Объем внутренней памяти: 64 ГБ
• Интерфейсы вывода данных и управления: 10 Гбит/с Ethernet (SFP+)
• Формат вывода данных: временная выборка (I/Q) вещественный спектр (дБм) комплексный спектр

Опции

Диапазон рабочих частот  8 кГц-1.5 | 4 | 8 ГГц (опции)
MWR-OCXO  Термостатированный опорный генератор (OCXO)
MWR-RB  Рубидиевый опорный генератор
MWR-RB-ENH  Улучшенный рубидиевый опорный генератор
MWR-2CH  2-й канал приема (1.5 ГГц макс.)
MWR-ULPN  Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
MWR-RC  Удаленное управление
MWR-UPR  Доступ пользователя к программированию ПЛИС
MWR-RT  Анализ спектра в реальном времени
MWR-EMP  Улучшенная защита по входу
MWR-DDR  DDR-память объемом 64 Гб
MWR-SW  2-й РЧ-вход (переключаемый) для ВЧ-канала
MWR-SFP+  Удаленное управление, скорость интерфейса 10 Гбит/с (SFP+)
MWR-100G  Интерфейс ввода-вывода 100 Гбит/с (QSFP28)
MWR-UVSA  Векторный анализ сигналов со всеми априорно неизвестными параметрами
MWR-PC  Встроенный ПК с сенсорным дисплеем (без данной опции управ- ление осуществляется от внешнего ПК через Ethernet)
