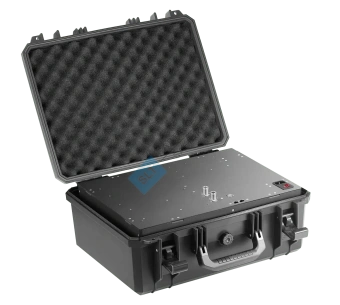

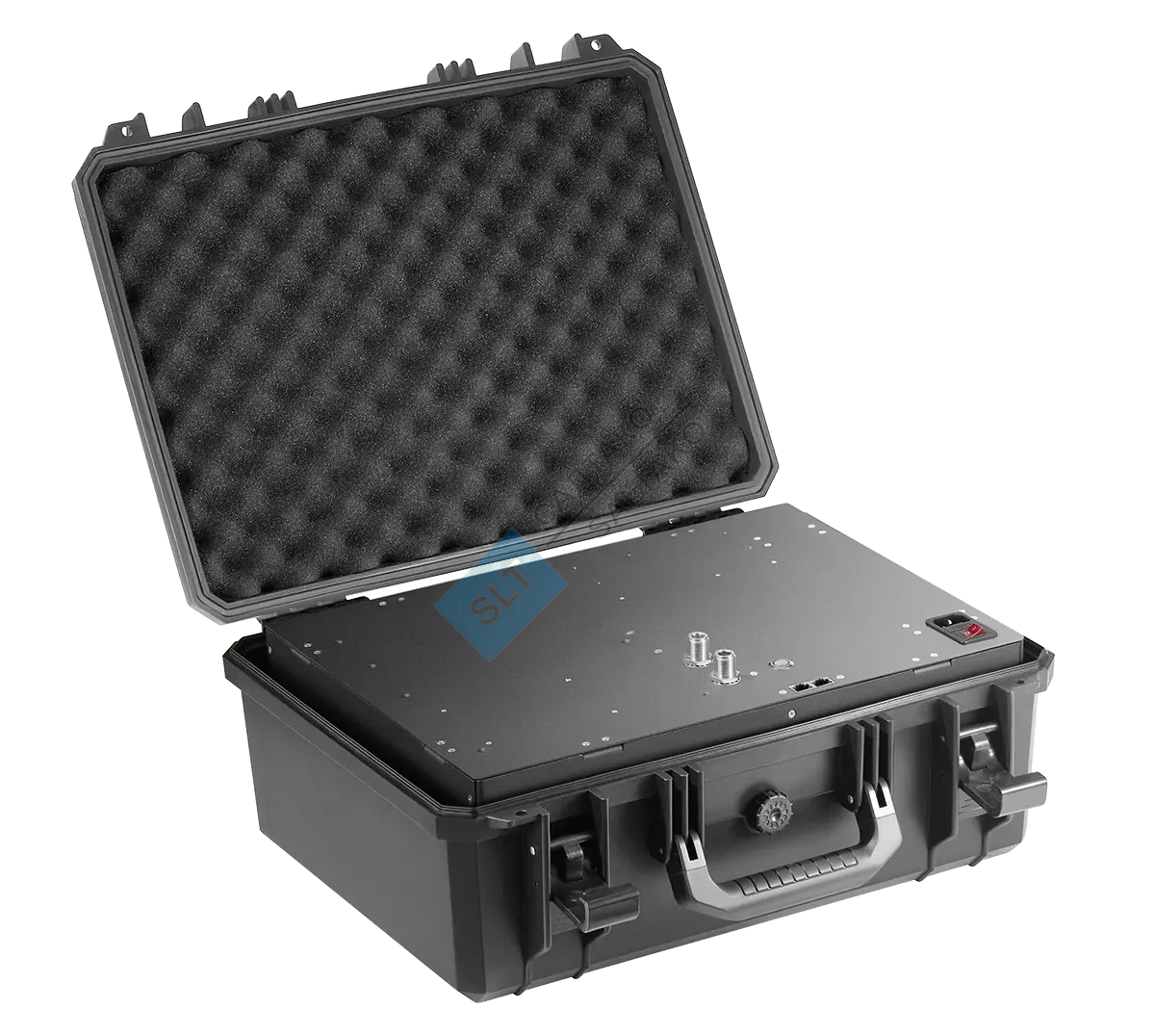

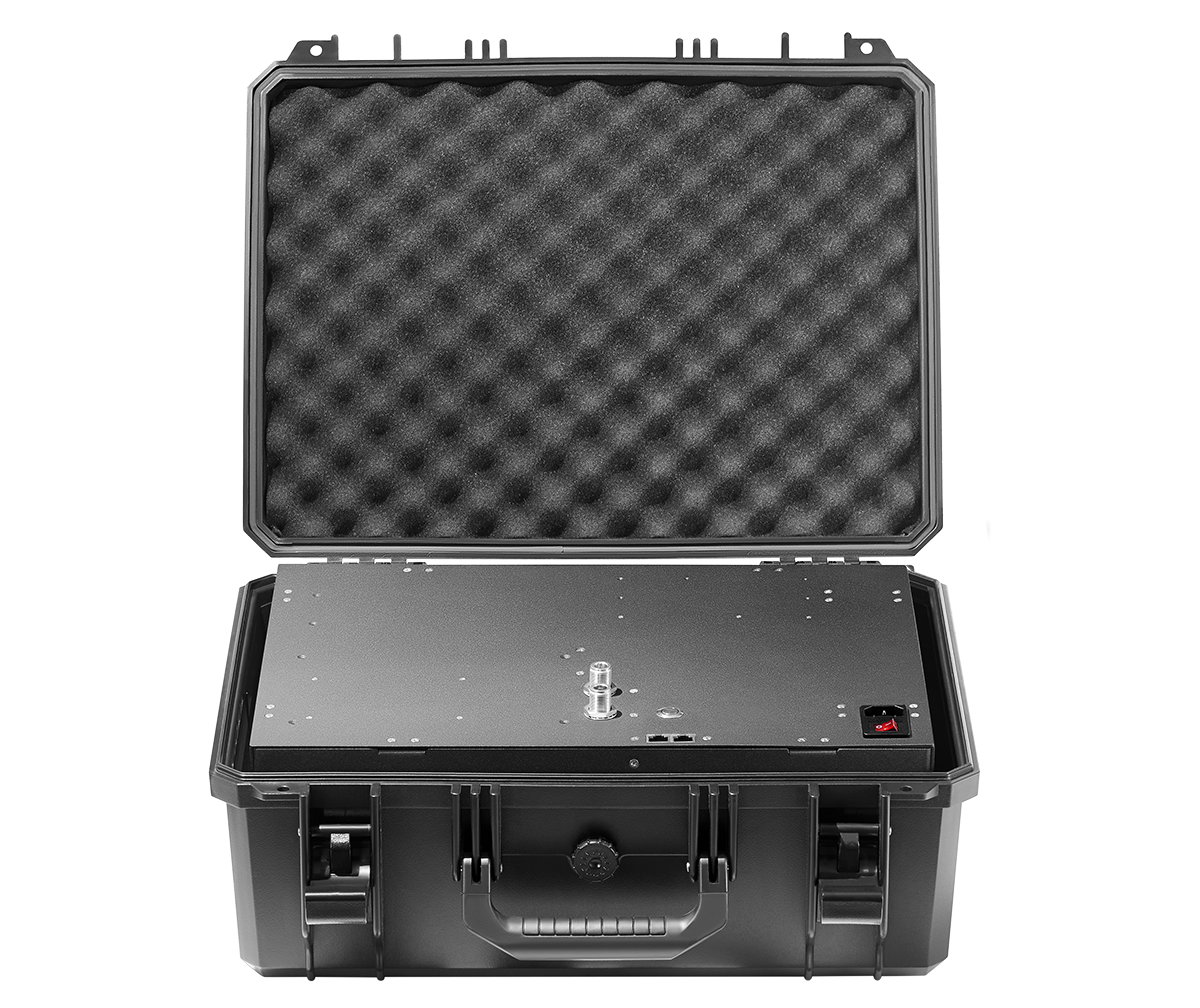

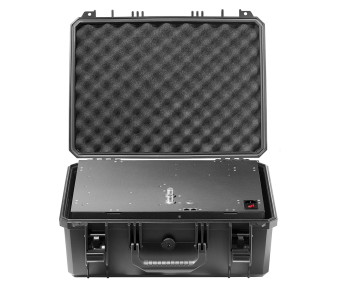

Измерительный приемник двухканальный INWAVE MWR-135UPR-2

Измерительный приемник двухканальный INWAVE MWR-135UPR-2

• Диапазон рабочих частот: 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)Максимальная полоса: 260 МГц
•  Скорость сканирования: 28 ГГц/с
•  Коэффициент шума: 8 дБ (10.4 дБ)

Измерительные приемники INWAVE предназначены для измерений мощности сигнала в полосе, анализа спектра, параметров модуляции, а также для демодуляции и записи сигналов в задачах радиомониторинга, проверки на соответствие стандартам ЭМС, определения степени соответствия передающих устройств и сигналов различным стандартам и нормативам

Технические характеристики

• Диапазон рабочих частот: 8 кГц - 4 |8.5 |10 | 13.5 ГГц (опции)
• Чувствительность при 25°C, 1 ГГц: -163 дБм/Гц
• Избирательность: 90 дБ
• Динамический диапазон: 147 дБ
• Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе: -13 (-16) дБм
• Диапазон ослаблений входного аттенюатора: 0 .. 31.5 дБ, шаг 0.5
• Коэффициент шума: 8 (10.4) дБ
• Уровень фазовых шумов на отстройке 10 кГц от несущей: -139 (-132) дБн/Гц несущая 1 ГГц, -123 (116) дБн/Гц несущая 10 ГГц
• Скорость сканирования при спектральном разрешении 100 кГц: 28 ГГц/с
• Число каналов приема: 2
• Максимальная полоса приема, демодуляции и записи: 260 МГц
• Максимальная полоса анализа реального времени при спектральном разрешении 100 кГц: 260 МГц
• Минимальная полоса разрешения: 0.1 Гц
• Объем внутренней памяти: 2 ГБ (67108864 отсчетов)
• Интерфейсы вывода данных и управления: 10 Гбит/с Ethernet (SFP+)
• Формат вывода данных: временная выборка (I/Q) вещественный спектр (дБм) комплексный спектр

Опции
Диапазон рабочих частот  8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
MWR-OCXO  Термостатированный опорный генератор (OCXO)
MWR-ULPN  Ультранизкий фазовый шум (-139 дБн/Гц на отстр. 10 кГц от 1 ГГц)
MWR-DDR  DDR-память объемом 2 Гб с максимальной полосой записи 130 МГц
MWR-DDR+  DDR-память объемом 2 Гб с максимальной полосой записи 260 МГц
MWR-EMI  Набор ЭМИ фильтров
MWR-UPR  Доступ пользователя к программированию ПЛИС
MWR-SW  Антенный переключатель на каждый когерентный канал приема (суммарно обеспечивается подключение до 4 антенн к РПУ)
MWR-RT  Анализ спектра в реальном времени
MWR-UVSA  Векторный анализ сигналов со всеми априорно неизвестными параметрами
MWR-AMFM  Демодуляторы АМ, ЧМ (включая широкополосные, радиовещательные, стерео), встроенная акустическая система и выход Line Out
