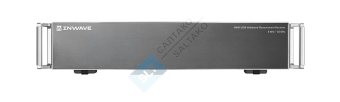

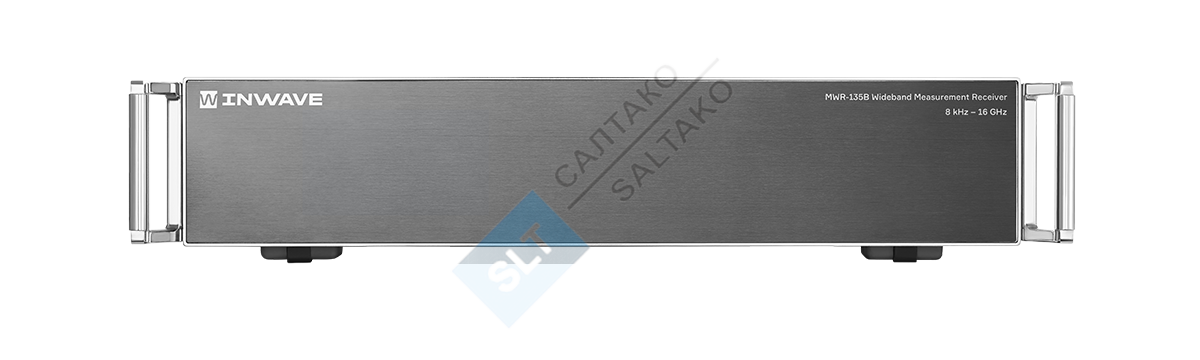

Измерительный приемник INWAVE MWR-135B

Измерительный приемник INWAVE MWR-135B

• Диапазон рабочих частот: 8 кГц – 4 | 8.5 |10 | 13.5 ГГц (опции)
• Максимальная полоса приема: 260 МГц
•  Уровень фазовых шумов: -109 дБн/Гц (-107 дБн/Гц), несущая 1 ГГц
•  Скорость сканирования: 23 ГГц/сек,180 ГГц/сек (опции)

Технические характеристики

• Диапазон рабочих частот: 8 кГц - 4 |8.5 |10 | 13.5 ГГц (опции)
• Чувствительность при 25°C, 1 ГГц: -163 дБм/Гц
• Избирательность: 85 дБ
• Динамический диапазон: 147 дБ
• Точка компрессии 1 дБ по входу, при выключенном входном аттенюаторе: -13 (-16) дБм
• Диапазон ослаблений входного аттенюатора: 0 .. 31.5 дБ, шаг 0.5
• Коэффициент шума: 8 (10.4) дБ
• Уровень фазовых шумов на отстройке 10 кГц от несущей: -107 дБн/Гц несущая 1 ГГц
• Скорость сканирования при спектральном разрешении 100 кГц: 23 ГГц/с
• Число каналов приема: 2
• Максимальная полоса приема: 260 МГц
• Интерфейсы вывода данных: 10 Гбит/с Ethernet (SFP+)
• Формат вывода данных: временная выборка (I/Q) вещественный спектр (дБм) комплексный спектр

Опции

MWR-OCXO  Термостатированный опорный генератор (OCXO)
MWR-SW  Антенный переключатель (2 канала)
MWR-RC  Удаленное управление
MWR-PC  Встроенный ПК с сенсорным дисплеем (без данной опции управление осуществляется от внешнего ПК через Ethernet)
MWR-UVSA  Векторный анализ сигналов со всеми априорно неизвестными параметрами
