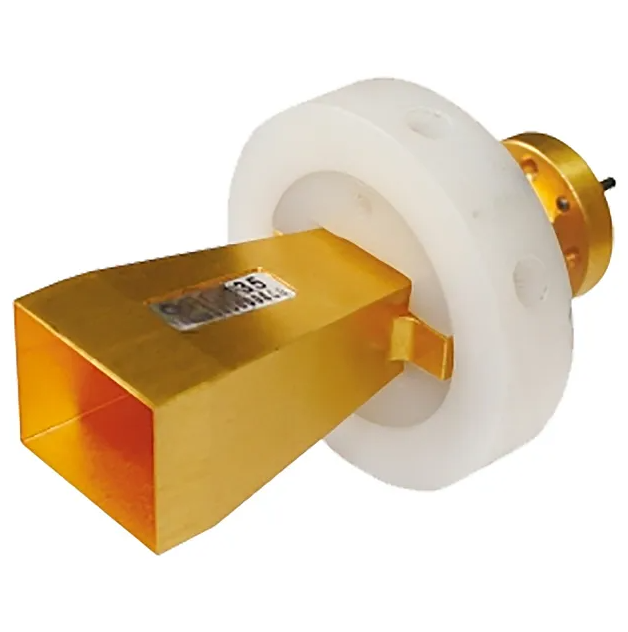

      Измерительная рупорная антенна П6-135

      • izmeritelnaya-rupornaya-antenna-p6_135
      • izmeritelnaya-rupornaya-antenna-p6_135
      АО "СКАРД Электроникс"
      Измерительная рупорная антенна П6-135 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 75 до 110 ГГц. Конструктивно выполнена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 2,54 х 1,27 мм (WR10). Имеет два базовых варианта комплектации П6-135-1 и П6-135-2 в соответствии с используемыми потребителем типовыми оконечными устройствами.

      Подробнее
      ЗАКАЗАТЬ
      Под заказ
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Поделиться
      • Описание
      • Описание

        Измерительная рупорная антенна П6-135 предназначена для приема и передачи линейно поляризованного сигнала в диапазоне от 75 до 110 ГГц. Конструктивно выполнена по схеме «оптимального» рупора и имеет волноводный выход прямоугольного сечения 2,54 х 1,27 мм (WR10). Имеет два базовых варианта комплектации П6-135-1 и П6-135-2 в соответствии с используемыми потребителем типовыми оконечными устройствами.

        Рекомендована для метрологических приложений и экспериментальных исследований.
        Утвержденный тип средств измерений. Внесен в Государственный реестр средств измерений за номером № 66363-17.

        Вариант комплектации П6-135-1 рекомендован для использования с оконечными приборами, имеющими волноводный вход в соответствии со стандартом ГОСТ13317-89, или приборами, имеющими волноводный вход стандарта WR10. Комплект включает в себя рупорную антенну П6-135 диапазона от 75 до 110 ГГц, волноводный переход с сечения 2,54 х 1,27 мм к сечению 2,4 х 1,2 мм, устройство крепления к штативу.

        Вариант комплектации П6-135-2 рекомендован для использования с оконечными приборами, имеющими коаксиальный вход стандарта 1 мм и обеспечивающими измерения в диапазоне частот от 75 до 110 ГГц. Комплект включает в себя рупорную антенну П6-135 диапазона от 75 до 110 ГГц, коаксиально-волноводный переход с сечения 2,54 х 1,27 мм на коаксиал 1 мм, устройство крепления к штативу.

        Технические характеристики:

        Диапазон частот 75 ГГц - 110 ГГц
        Поляризация Линейная
        Коэффициент усиления ≥ 19,8 дБ
        КСВН типовой 1,2
        Габариты 77,5 х 33,9 х 20 мм
        Масса 0,1 кг
        Тип волновода WR10
      • Персональные рекомендации
      2026 © saltako
      Компания
      Информация
      Помощь
      • О компании
      • Услуги
      • Контакты
      • Новости
      • Доставка
      • Оплата
      • Поставка под заказ
      • Обратная связь
      • Вакансии
      • Статьи
      • Вопрос-ответ
      • Производители
      • Обзоры
      Моб. +375 25 771 64 26 (Life)
      Моб. +375 29 544 55 06 (МТС)
      Email: saltakominsk@gmail.com

      Мы в социальных сетях:
      2026 © saltako
