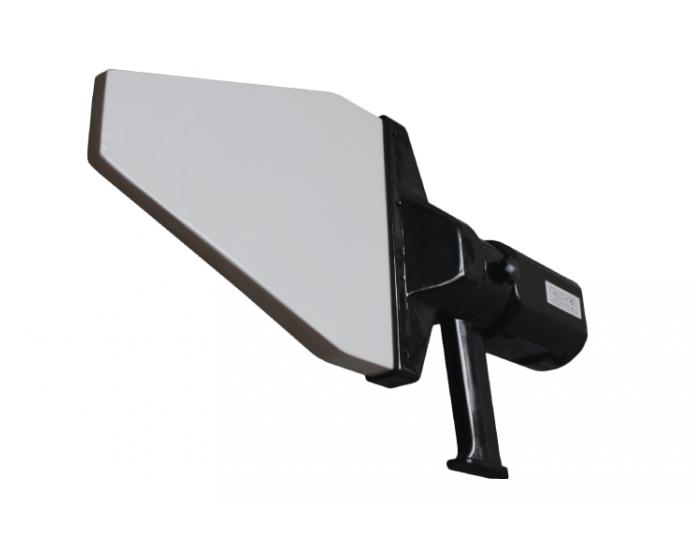

Активно-пассивная широкополосная измерительная антенна П6-222М

Широкополосная измерительная активно-пассивная антенная система П6-222М предназначена для приема линейно поляризованного сигнала в диапазоне от 1 до 18 ГГц. Антенная система представляет собой логопериодическую антенну со встроенным малошумящим усилителем, для повышения чувствительности по полю измерительной системы. Идеально подходит для измерения параметров поля в задачах служб РЧЦ и ГСН, а также для аттестации систем связи РРС.

Особенности:

• Обладает высокими направленными свойствами.
• Имеет два режима работы:
  - активный – с включенным малошумящим усилителем (используется для повышения чувствительности системы);
  - пассивный – с выключенным малошумящим усилителем (используется при работе в сложной электромагнитной обстановке.
• Носимая, незаменима для работы в полевых условиях.
• Имеет поворотную анатомическую рукоятку, позволяющую ориентировать антенну по поляризации.
• По требованию Заказчика может оснащаться лазерным маркером.
• Питание МШУ, схемы коммутации и лазерного маркера осуществляется от встроенной АКБ.
• Возможна установка на фотоштатив.

Диапазон частот	1 — 18 ГГц
Поляризация	линейная
Коэффициент усиления (Ку)	с мшу: от 31 до 38 дБ без мшу: от 3,5 до 7 дБ
Погрешность измерения Ку	± 2 дБ
КСВН типовой	2,5
Время непрерывной работы в активном режиме, не менее	5 часов
Габаритные размеры	513 × 242 × 91 мм
Вес	1,2 кг
Тип разъёма	N
