Двухканальная рупорная измерительная антенная система П6-136М

Двухканальная рупорная измерительная антенна П6-136М предназначена для измерения плотности потока энергии электромагнитного поля совместно с измерительными приемными устройствами, а с генераторами – для возбуждения электромагнитного поля с заданной плотностью потока энергии в диапазоне от 18,0 до 26,5 ГГц. Рекомендована для метрологических приложений и задач оценки ЭМС и ПЭМИН. Позволяет производить измерения поляризационных характеристик сигналов.

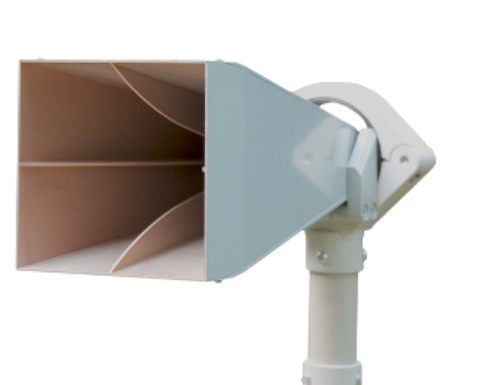

Представляет собой рупорную антенну с квадратным сечением апертуры и присоединенным  к ней двухканальным селектором круговой поляризации (версия «М»). Разработаны антенны следующих частотных диапазонов от 18 до 60 ГГц:

Конструкция антенны предусматривает возможность её крепления на фотоштатив, или штатив антенный диэлектрический (ШАД-01). Антенна может использоваться для работы в лабораторных, заводских и полевых условиях.

Тип	рупорная
Диапазон частот	18 — 26,5 ГГц
Поляризация	круговая: правого и левого вращения
Уровень кроссполяризации	≥ 20 дБ
Кол-во волноводных выходов	2
Тип волноводных выходов	WR42
КСВН типовой	2
Габаритные размеры*	365 × 125 × 110 мм
*Без учета узла крепления.
