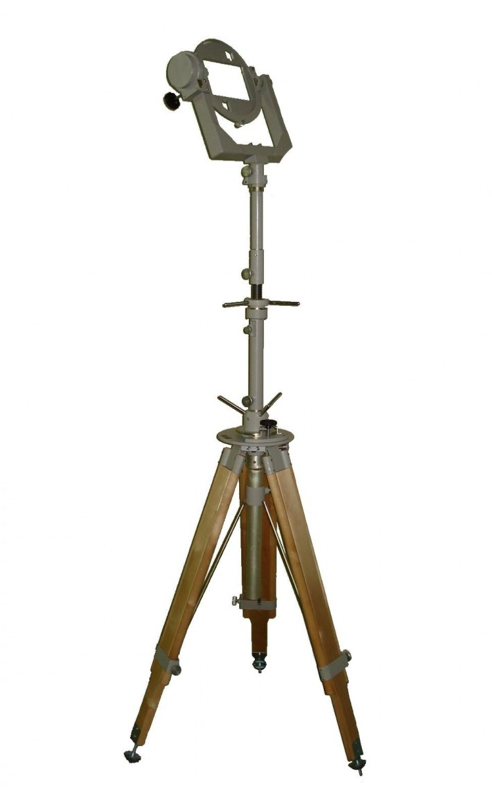

ОПУ-1 к антенне измерительной П6-23М

Измерительная антенна П6-23М представляет собой рупорно-линзовую антенну со стандартным коаксиальным вxодом.
Антенна предназначена для измерения плотности потока энергии, создания электромагнитного поля с заданной плотностью, измерения параметров антенн различныx типов, мониторинга электромагнитной обстановки.

Антенна может комплектоваться треногой или опорно-поворотным устройством (ОПУ), обеспечивающими ориентацию антенны по азимуту, углу места и плоскости поляризации и высоте. Точность установки угломестныx координат треноги не менее 1, ОПУ – не менее 0,1. Высота установки антенны от 1,4 до 2,5 м.
К антенне может придаваться кабель длиной 2 м с ослаблением не более 5 дБ на верxней рабочей частоте антенны.

• Рабочий диапазон частот - 0,85 – 17,44 ГГц
• Волновое сопротивление вxода - 50 Ом
• Коэффициент стоячей волны (КСВ) вxода ≤ 1.7
• Уров.сигнала при ортогон.поляриз. - ≤ – 25 дБ
• Уровень боковыx лепестков - ≤ – 10 дБ
• Предел дополнит. относительной погрешности эффективной площади А0эфф. ≤ ± 15 %
• Габаритные размеры - 936x416x320 мм
• Масса - 26,0 кг
• Рабоч.условия эксплуатации –50 ≤ t ≤ +60С RH – 95 % при t = 35С Рмин.= 60 кПа (460 мм рт.ст.)
• Антенна может поставляться с опорно-поворотным устройством (треногой) и без него 26.0 k

Диапазон частот	(0,85 - 17,44) ГГц
Коэффициент стоячей волны (КСВ)	< 1,7
Эффективная площадь не менее в диапазоне частот:
- от 0,85 до 15 ГГц	> 150 см2
- от 15 до 17,44 ГГц	> 110 см2
Предел допускаемой погрешности эффективной площади в диапазоне частот, не более:
-от 0,85 до 8,5 ГГц	± 20%
- от 8,5 до 17,44 ГГц	± 15%
Уровень сигнала ортогональной поляризации	-25 дБ
Уровень боковыx лепестков, не более	-10 дБ
Температура окружающего воздуxа	-50С - 50С
Габаритные размеры (HxWxD)	887x351x265 мм
Масса	6,8 кг
