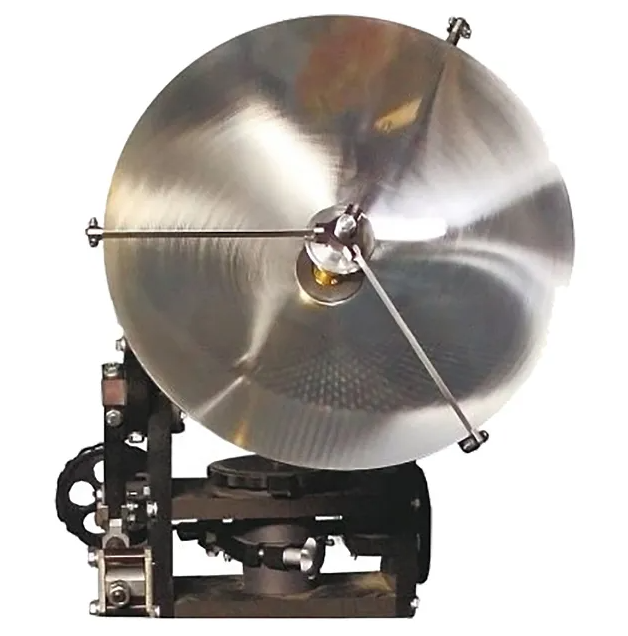

Зеркальная антенная система ЗА5-0,4

Зеркальная антенная система ЗА5-0,4 представляет собой антенную систему “Кассегрена” со сменным набором облучателей на типовые участки диапазона от 26,5 до 110 ГГц. Высокое качество изготовления антенной системы обеспечено прецизионным металлообрабатывающим оборудованием и современной измерительной базой. Система рекомендована для приема радиосигналов различных линий связи, а также экспериментальных исследований.

Возможности:

•  Обеспечивает прием и передачу сигнала по 6 участкам диапазона частот от 26,5 до 110 ГГц с различными видами поляризации: линейной, двойной линейной, кругового правого  и левого вращения, в зависимости от типа установленного  облучателя.
• Быстрая смена частотного диапазона и вида поляризации осуществляется путем установки сменных облучающих систем.
• При замене облучающей системы не требуется производить дополнительные настройки контррефлектора антенной системы.
• Имеет высокий коэффициент усиления в рабочем диапазоне частот.
• Могут применяться следующие облучающие системы: облучающие системы ОС-2/Л с линейной поляризацией  на диапазон частот от 26,5 до 110 ГГц.
• Программа поставок антенных систем предусматривает возможность поставки в различных вариантах комплектации по определенным заказчиком  номиналам облучающих систем.
• По требованию заказчика комплектуется различными видами азимутально-угломестных поворотных устройств для различных условий эксплуатации.

Технические характеристики:

Диапазон частот	26,5 — 110 ГГц
Диаметр рефлектора	0,4 м
Диаметр контррефлектора	62 мм
Угол α	45°
СКО, мм	0,025
Масса	2,6 кг *
Время развертывания изделия из транспортного состояния в рабочее	15 минут
Время смены облучающей системы	2 минуты
* Масса изделия приведена без учета сменной облучающей системы и опорно-поворотного устройства.
