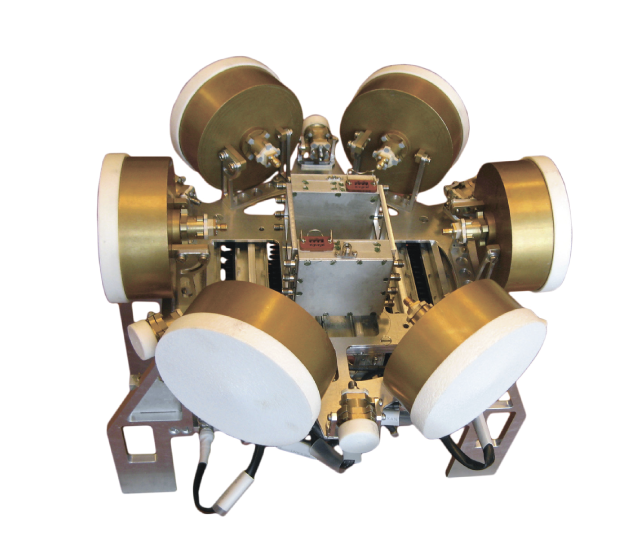

Двухдиапазонная кольцевая антенная решетка АСКМ 2/6 — 0,9/40

АСКМ 2/6 — 0,9/40 двухдиапазонная кольцевая антенная решетка 0,9 — 40 ГГц.
Двухдиапазонная кольцевая эквидистантная антенная решетка АСКМ 2/6-0,9/40 предназначена для приема сигналов радиотехнических средств с линейной и круговой поляризацией в диапазоне частот: 0,9 — 18 ГГц и 18 — 40 ГГц в круговом азимутальном секторе обзора;

Рекомендована для использования в качестве пеленгационной приемной антенной системы поисковых и беспоисковых по пространству комплексов РТК.

Антенная система выполнена в виде двух совмещенных эквидистантных кольцевых антенных решеток;
Круговой сектор обзора (360°) обеспечивается шестью антенными элементами в диапазоне частот от 0,9 до 18 ГГц и шестью антенными элементами в диапазоне от 18 до 40 ГГц, путем электронной коммутации лучей. Антенные решетки смещены относительно друг друга на 30° в азимутальной плоскости;
Антенные элементы представляют собой:
— в диапазоне от 0,9 до 18 ГГц — спиральные антенны типа АС8.33;
— в диапазоне от 18 до 40 ГГц — спиральные антенны типа АС8.37;
Антенная система обеспечивает одновременное пространственное сканирование в 2-х и более независимых каналах;
Конструкция антенной системы предусматривает возможность установки приборных модулей формата 3U.

Технические характеристики:

Диапазон частот	0,9 ГГц - 40 ГГц
Кол-во частотных литер	2
Кол-во облучателей в каждой литере	6
Частотные диапазоны каждой литеры	0,9 ГГц - 18 ГГц
	18 ГГц - 40 ГГц
Коэффициент усиления	от -5 дБ до -2 дБ
	от -4 дБ до 2 дБ
Ширина ДН по уровню -3 дБ	100 ÷ 60
	50 ÷ 90
Диапазон рабочих температур	от -40 °C до +50 °C
Габаритные размеры, ДхШ	540х517 мм
Масса	20 кг
