Набор антенн АКИП-9808/1

Логопериодическая измерительная антенна АКИП-9808/1 – частотно независимый измерительный прибор, который используется для решения широкого спектра задач в сфере разработки радиоэлектронных устройств, а также проверки правильности их работы. Логопериодическая антенна АКИП-9808/1 может использоваться в лаборатории и в полевых условиях.

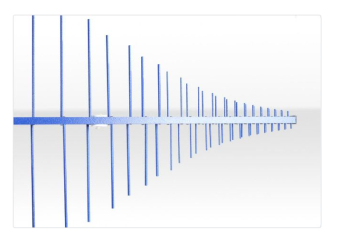

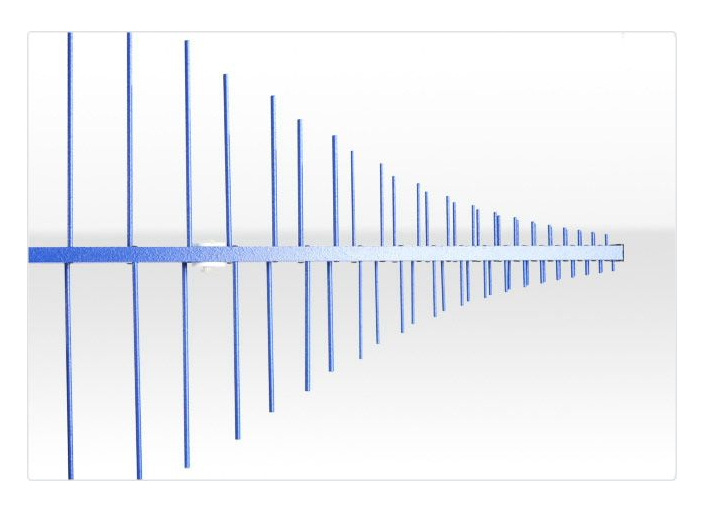

Антенна АКИП-9808/1 представляет собой конструкцию открытого типа с двумя продольными стержнями, к которым крепятся боковые элементы. АКИП-9808/1 позволяет фиксировать излучение в широком частотном диапазоне и точно локализовать места нахождения источников электромагнитного излучения, а также можно выполнять поиск скрытых радиоэлектронных устройств, в том числе военных, приборов спутниковой связи, радаров, спрятанных устройств для снятия информации. Для подключения радиоизмерительного оборудования используется разъем типа N.

Особенности:

• Диапазон частот: 20 МГц - 3 ГГц;
• Максимальная входная мощность: 310 Вт;
• Максимальная напряженность электрического поля: 10 В/м;
• Импеданс 50 Ом;
• КСВН < 2:1;
• Усиление: 8 дБи;
• До 2970 точек калибровки с шагом 1 МГц;
• Разъем для подключения радиоизмерительного оборудования типа N.

Технические характеристики:

Диапазон частот	20 МГц - 3 ГГц
Максимальная входная мощность	310 Вт
Максимальная напряженность электрического поля	10 В/м
КСВН	< 2:1
Импеданс	50 Ом
Усиление	8 дБи
Точки калибровки	2970 (шаг 1 МГц)
Разъем для подключения	N
