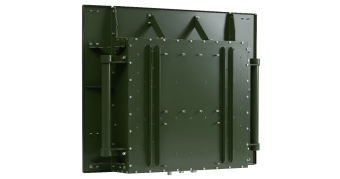

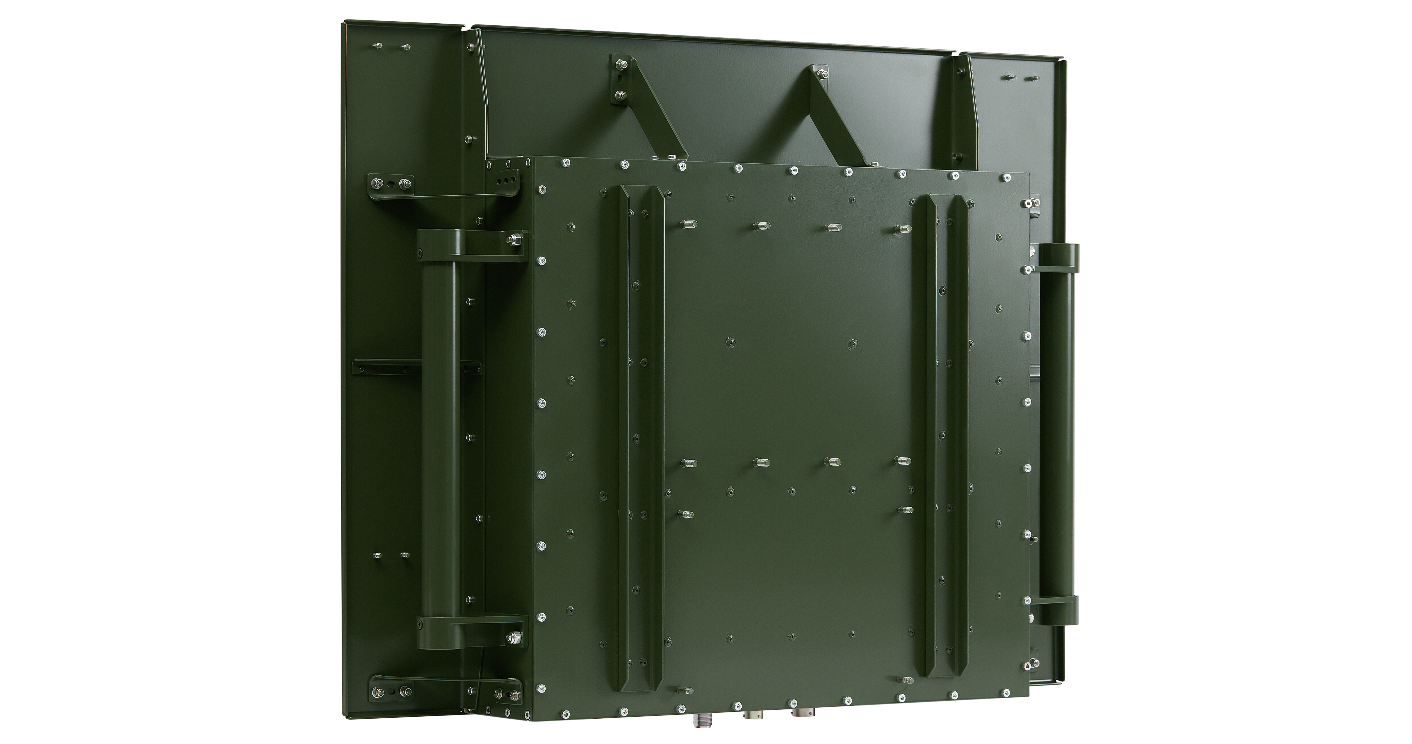

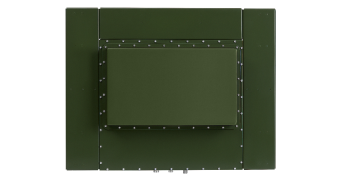

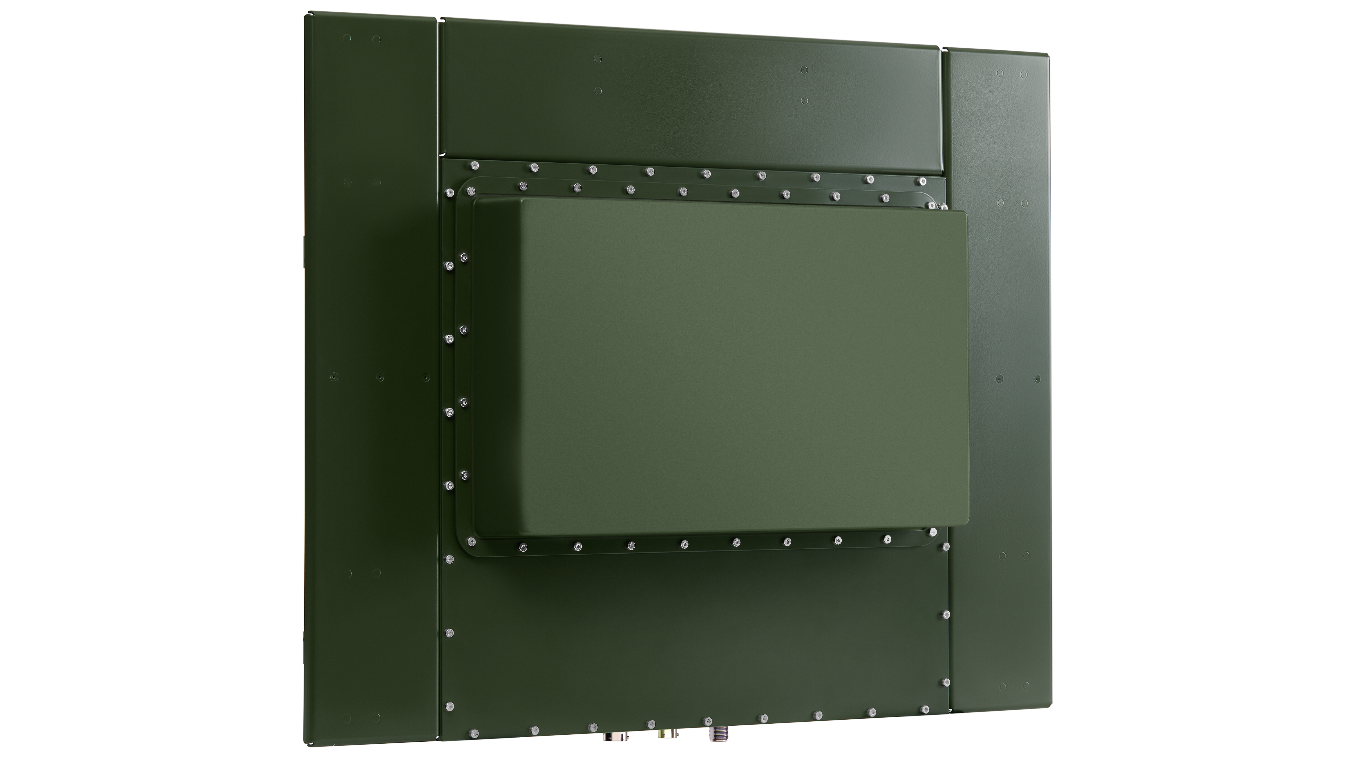

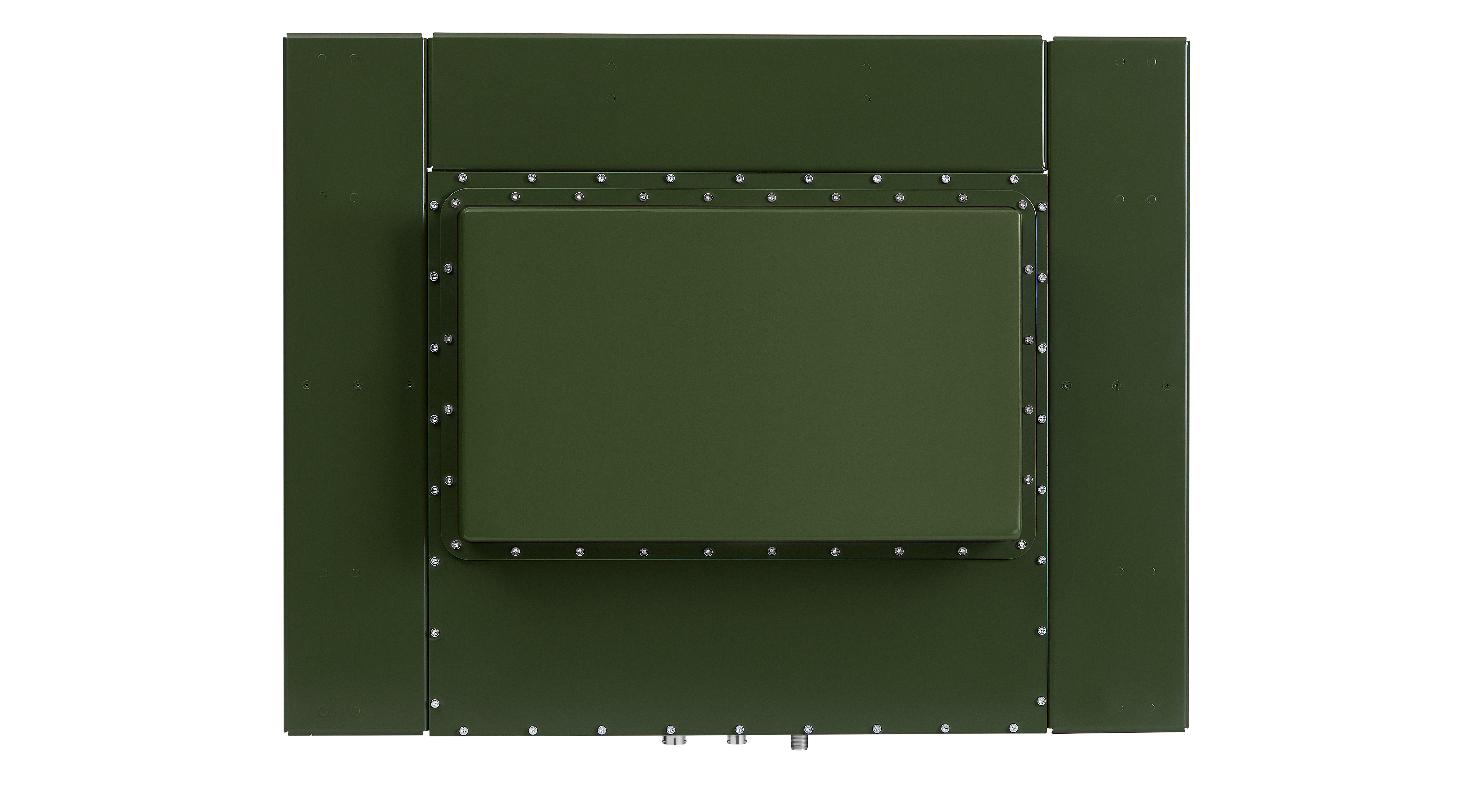

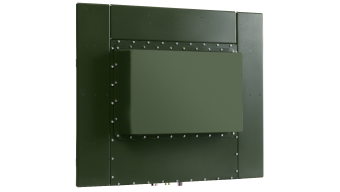

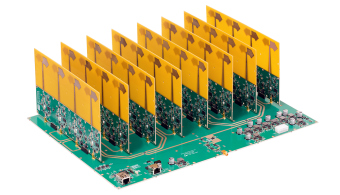

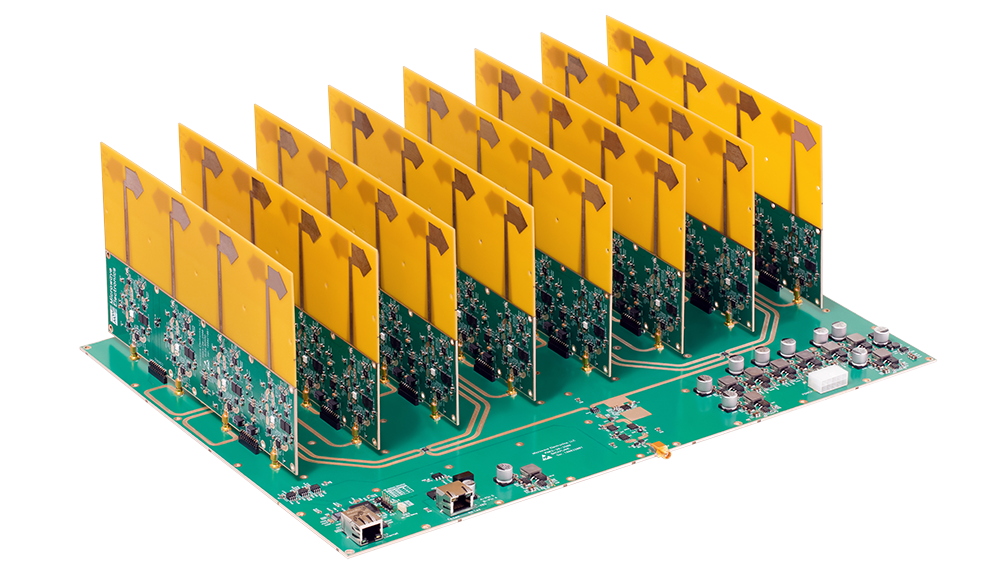

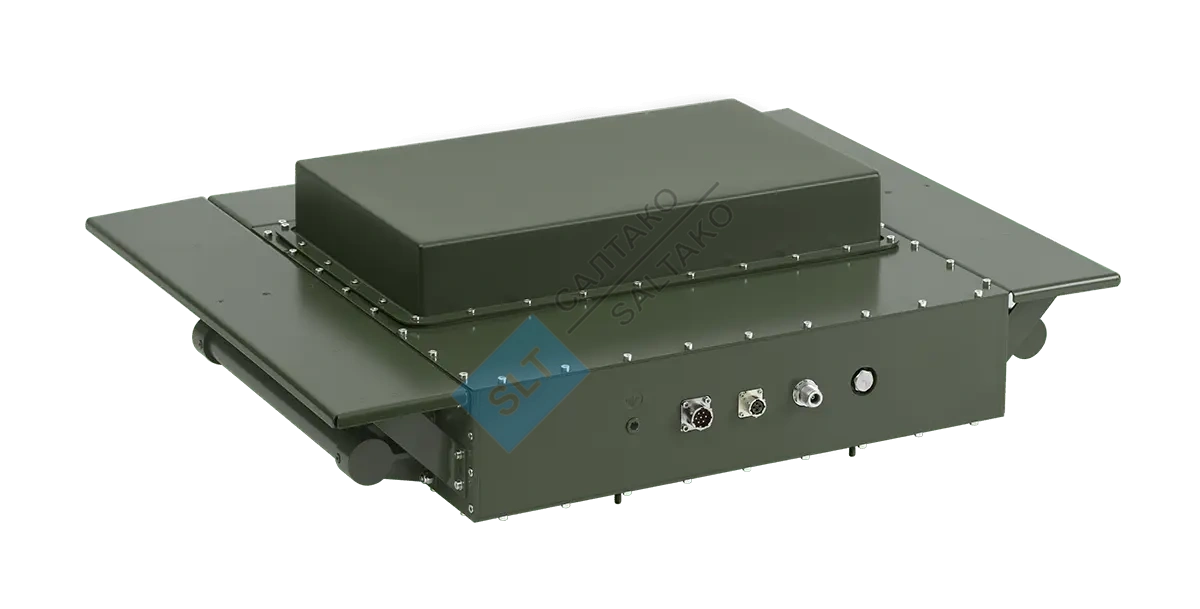

Активная фазированная антенная решетка APA-2500L

Активная фазированная антенная решетка APA-2500L

• Диапазон рабочих частот: 2.1–2.7 ГГц
• КСВН, не более: 2.2
•  Трехсторонняя ФАР с углом обзора по азимуту 360° и по углу места 110°
•  Предназначена для обеспечения связи с мобильными объектами
•  Обеспечивает возможность слежения за движущимися объектами

Технические характеристики

• Диапазон рабочих частот: 2.1-2.7 ГГц
• Тип диаграммы направленности: направленная
• Коэффициент усиления передающего тракта: 40 дБ
• Коэффициент усиления приемного тракта: 20 дБ
• Тип поляризации: линейная
• Шаг регулировки КУ на прием и передачу: 0.5
• Коэффициент направленного действия, трехсторонний режим, при отклонении луча от нормали, тип: 0° ±30° (азимут) ±45° (азимут) ±60° (азимут) ±30° (угол места): 24 | 23 | 22 | 20 | 23 дБ
• Коэффициент направленного действия, односторонний режим, при отклонении луча от нормали, тип.: 0° ±30° (азимут) ±45° (азимут) ±60° (азимут) ±30° (угол места): 20 | 19 | 18 | 17 | 16 дБ
• уровень боковых лепестков, трехсторонний режим, при отклонении луча от нормали, тип.: 0° ±30° (азимут) ±45° (азимут) ±60° (азимут) ±30° (угол места): -13 | -12 | -11 | -8 | -10 дБ
• КСВН, не более: 2.2
• Коэффициент шума в режиме приема, не более: 2.2 дБ
• Диапазон качания луча от нормали по азимуту/углу места: Односторонний режим: ±60°/±55°. Трехсторонний режим: ±180°/±55°
• Режим дуплекса: временной (TDD)
• Время диаграммообразования, не более: односторонний режим: 55 (47 тип.) мкс, трехсторонний режим 85 (60 тип.) мкс
• Выходная мощность: односторонний режим: 48 Вт, трехсторонний режим 16 Вт
• Потребляемая мощность, макс: 145 Вт
• Питание: 12-24 Вт, постоянный ток
• Интерфейс управления: Ethernet, RS-485
• Габаритные размеры: 720x600x200 мм
• Масса с крепежом: 33 кг
