Рабочий эталон для поверки измерительных антенн П1-139/5

П1-139/5 рабочий эталон для поверки измерительных антенн в диапазоне частот 18,0 — 26,5 ГГц.
Рабочие эталоны для поверки измерительных антенн (Серия: П1-139/1, П1-139/2, П1-139/3, П1- 139/4, П1-139/5, П1-139/6) совместно с измерительно-вычислительными комплексами и установками используются для поверки антенн и измерений Ку (эффективной площади) антенных устройств.

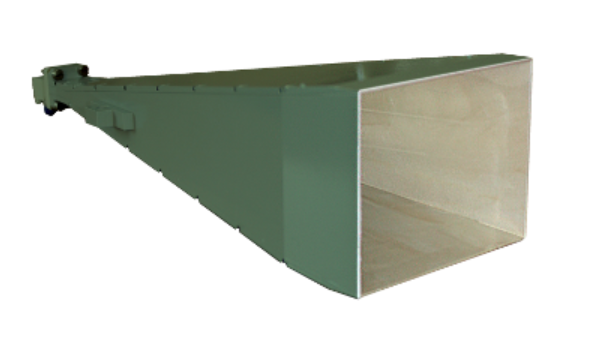

Принцип действия рабочих эталонов П1-139/х основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте. Конструктивно рабочие эталоны П1-139/х представляют собой пирамидальные рупоры, имеющие форму усечённой пирамиды с прямоугольным основанием и вершиной, с присоединительными фланцами стандарта WR.

Рекомендована для поверки измерительных антенн и проведения антенных измерений.

Идеальна для использования в составе измерительных комплексов для проведения радиоизмерений на базе компактных полигонов:

• ближней зоны;
• дальней зоны на основе БЭК;
• коллиматорного типа.

Характеристики:

Тип	рупорная, пирамидальная
Диапазон частот	18,0 — 26,5 ГГц
Поляризация	линейная
Коэффициент усиления (Ку)	≥ 23 дБ
Погрешность измерения Ку	± 7,0 % (± 0,3 дБ)
Относительный уровень кроссполяризационной составляющей	≤ -25
КСВН входа	≤ 1,5
Тип разъёма	K
Габаритные размеры	299 x 102 x 77 мм
Вес	0,8 кг
