Полеобразующая система СПТК-9К/50М

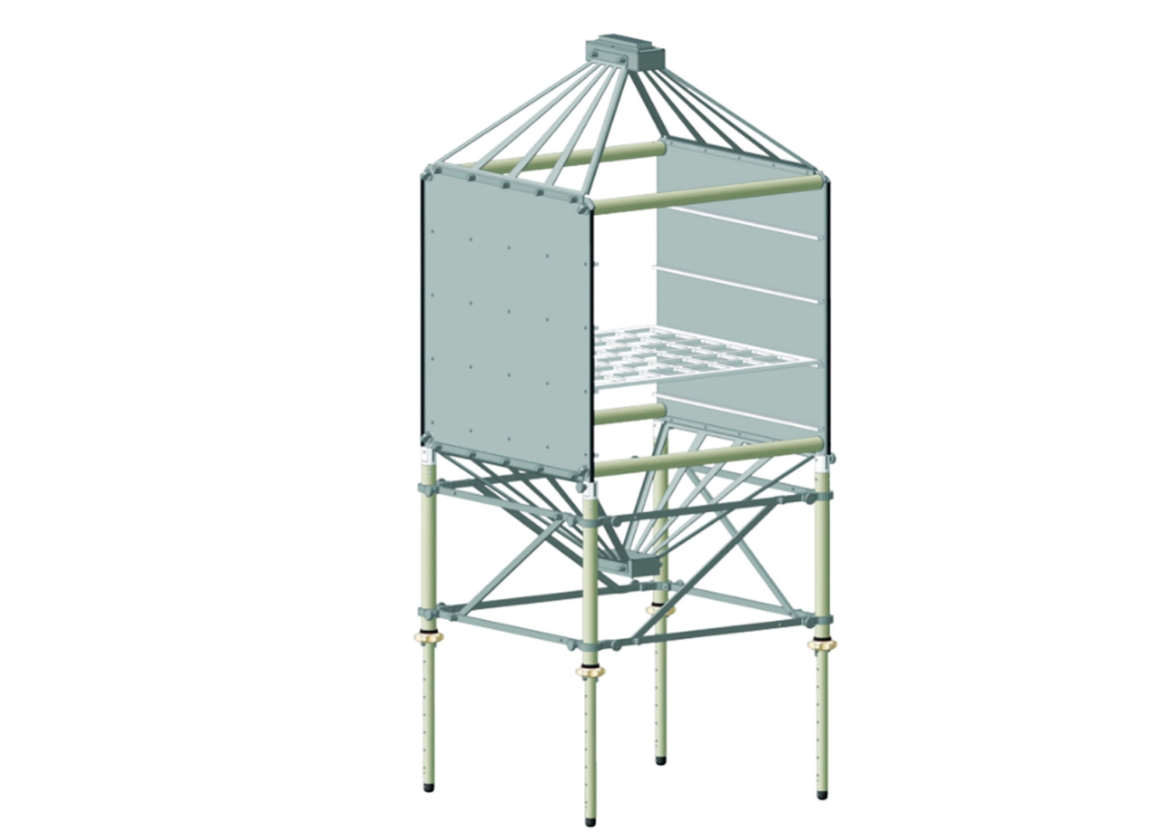

СПТК-9К/50М Полеобразующая система (ТЕМ камера) 150 кГц — 50 МГц (9 кГц — 50 МГц) .Особенности.

Выполнена в виде симметричной полосковой линии для обеспечения возбуждения электромагнитной волны типа ТЕМ.

Предназначена для проведения испытаний импульсными, низкочастотными воздействиями, стационарными полями электрического поля высокой напряженности различной аппаратуры на соответствие требованиям стандартов ГОСТ РВ 6601-001, MIL-STD-461 (RS 103/105) и др.;

Возможно проведение поверки и калибровки датчиков электрического поля или активных антенн;

При использовании опций (сменные согласующие трансформаторы) возможно расширение частотного диапазона до 9 кГц;

В состав системы входит нагрузка 100 Вт (непрерывной мощности) и симметрирующий трансформатор со встроенным направленным ответвителем для контроля падающей и отраженной мощности.

Диапазон частот	0,15 — 50 МГц
КСВ от 150 кГц до 500 кГц	≤ 2,5
КСВ от 500 кГц до 30 МГц	≤ 1,5
КСВ от 30 МГц до 50 МГц	≤ 2,0
Максимальная напряженность поля	< 300 В/М (долговременно)
Максимальные размеры	300 × 300 × 300 мм;
испытуемых изделий	вес до 5 кг.
Габаритные размеры	845 × 885 × 1790 мм – мин
	845 × 885 × 2140 мм — макс
Рабочий объем	800 × 800 × 800 мм
Масса	38 кг
