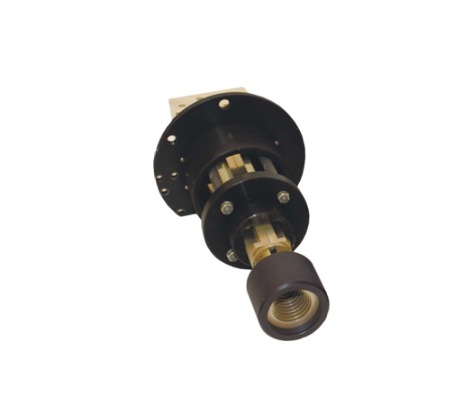

Облучающие системы для РЗА4-0,9 и ЗА6-1,2 ОС-3

ОС-3 облучающие системы для РЗА4-0,9 и ЗА6-1,2 от 10 ГГц до 40 ГГц.

Выпускаются следующие типы облучающих систем для РЗА4-0,9 и ЗА6-1,2:

• ОС-3/Л система с линейной поляризацией, диапазона рабочих частот от 10 до 40 ГГц;
• ОС-3/ДЛ система с вертикальной и горизонтальной поляризацией, диапазона рабочих частот от 10 до 40 ГГц;
• ОС-3/ДК система с круговой поляризацией правого и левого вращения, диапазона рабочих частот от 10 до 40 ГГц;

Характеристики:

Диапазон частот	10 ГГц — 40 ГГц
Ширина ДН по уровню 0,1	55°
КСВН (не более)	2
Межканальная развязка (для ОС-3/ДЛ и ОС-3/ДК)	25 дБ
Количество выходов (для ОС-3/ДЛ и ОС-3/ДК)	2
Количество выходов (для ОС-3/Л)	1

Обозначение			Диапазон частот, ГГц	Стандарт волноводных выходов
ОС-3/Л-1	ОС-3/ДЛ-1	ОС-3/ДК-1	10,0 — 13,0	WR 75
ОС-3/Л-2	ОС-3/ДЛ-2	ОС-3/ДК-2	13,0 — 16,0	WR 62
ОС-3/Л-3	ОС-3/ДЛ-3	ОС-3/ДК-3	16,0 — 18,0	WR 42
ОС-3/Л-4	ОС-3/ДЛ-4	ОС-3/ДК-4	18,0 — 20,0	WR 42
ОС-3/Л-5	ОС-3/ДЛ-5	ОС-3/ДК-5	20,0 — 23,0	WR 42
ОС-3/Л-6	ОС-3/ДЛ-6	ОС-3/ДК-6	23,0 — 26,0	WR 28
ОС-3/Л-7	ОС-3/ДЛ-7	ОС-3/ДК-7	26,0 — 29,0	WR 28
ОС-3/Л-8	ОС-3/ДЛ-8	ОС-3/ДК-8	29,0 — 32,0	WR 28
ОС-1/Л-9	ОС-1/ДЛ-9	ОС-1/ДК-9	32,0 — 34,0	WR 28
ОС-1/Л-10	ОС-1/ДЛ-10	ОС-1/ДК-10	34,0 — 37,0	WR 28
ОС-1/Л-11	ОС-1/ДЛ-11	ОС-1/ДК-11	37,0 — 40,0	WR 28
