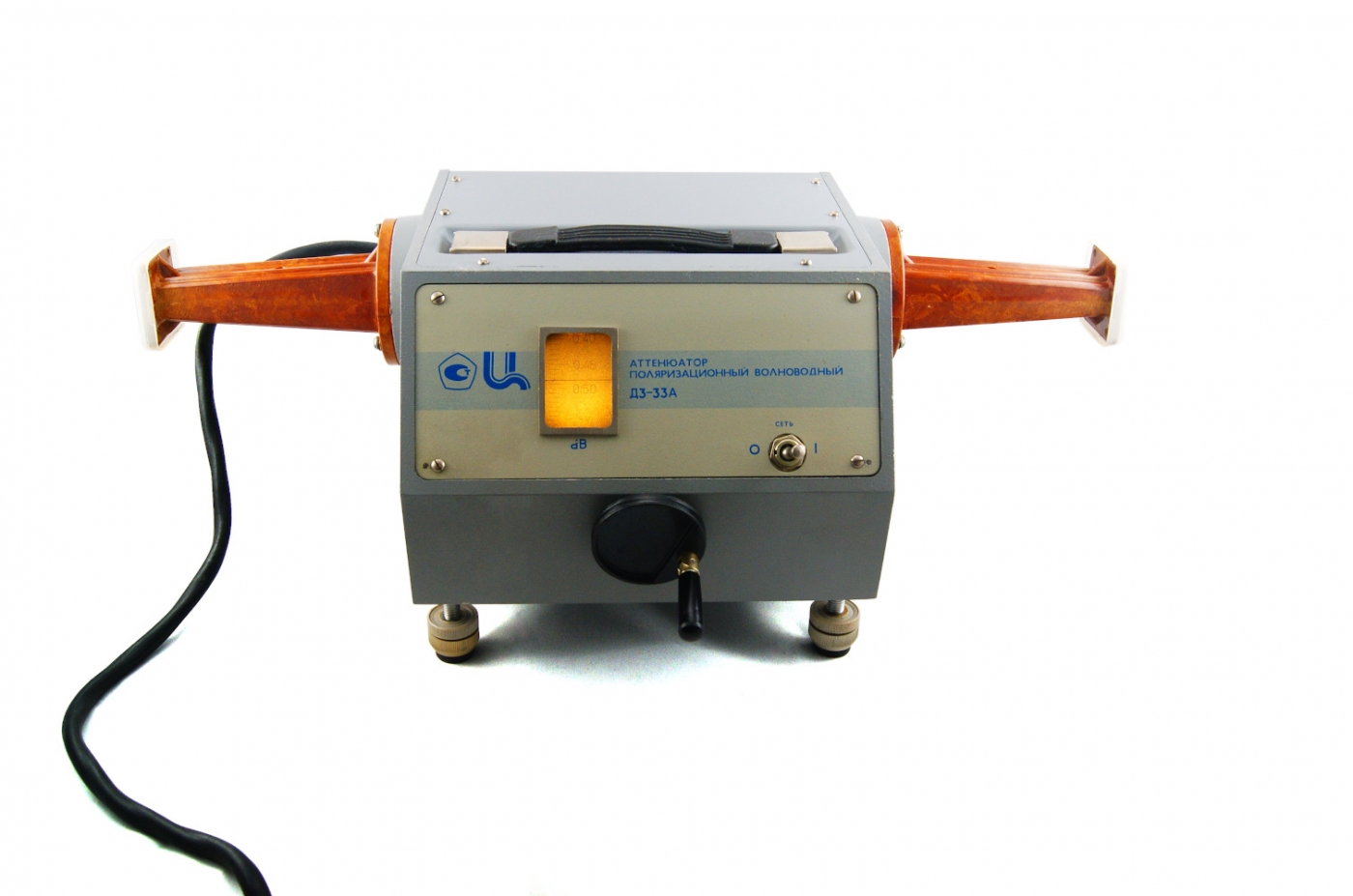

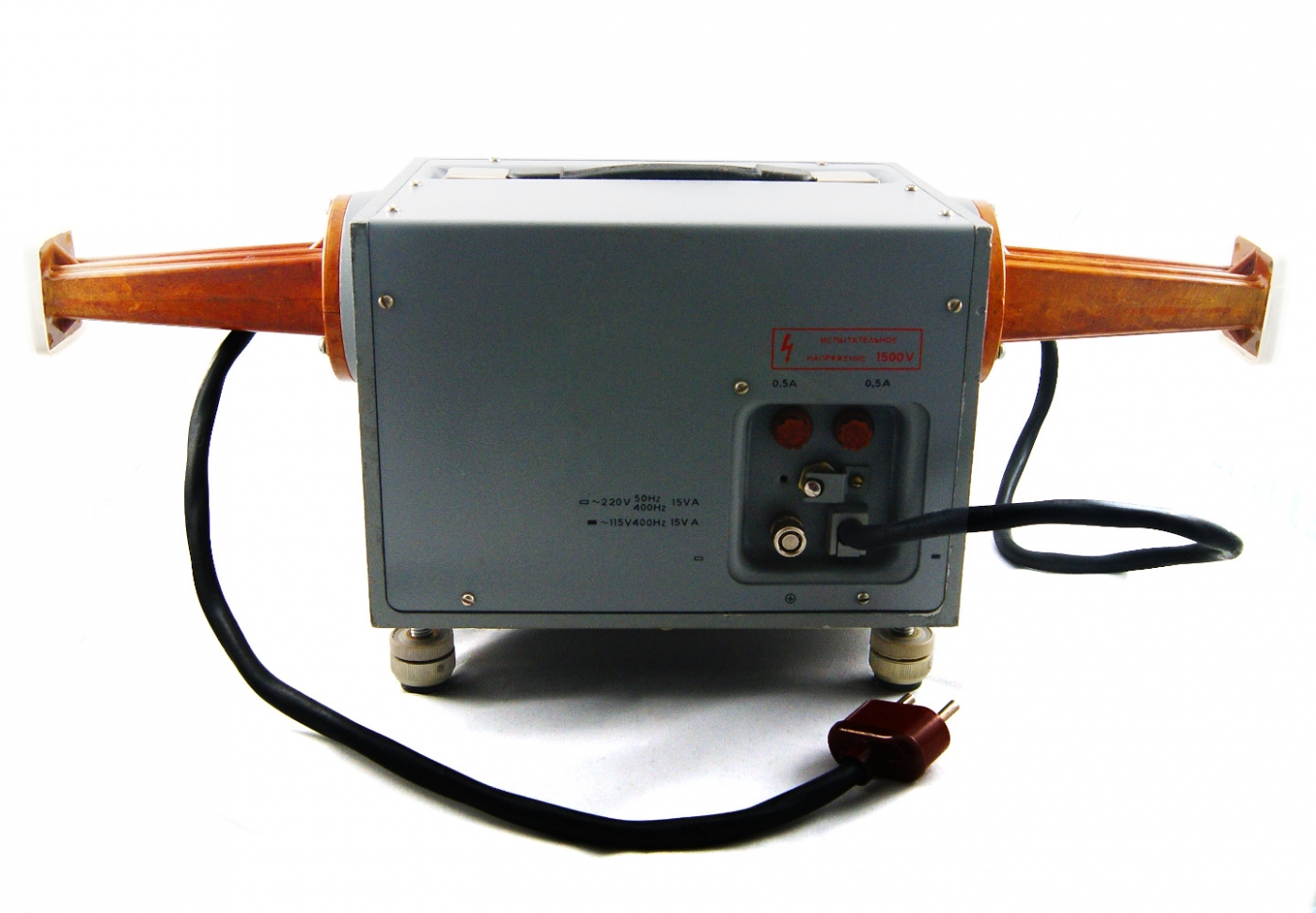

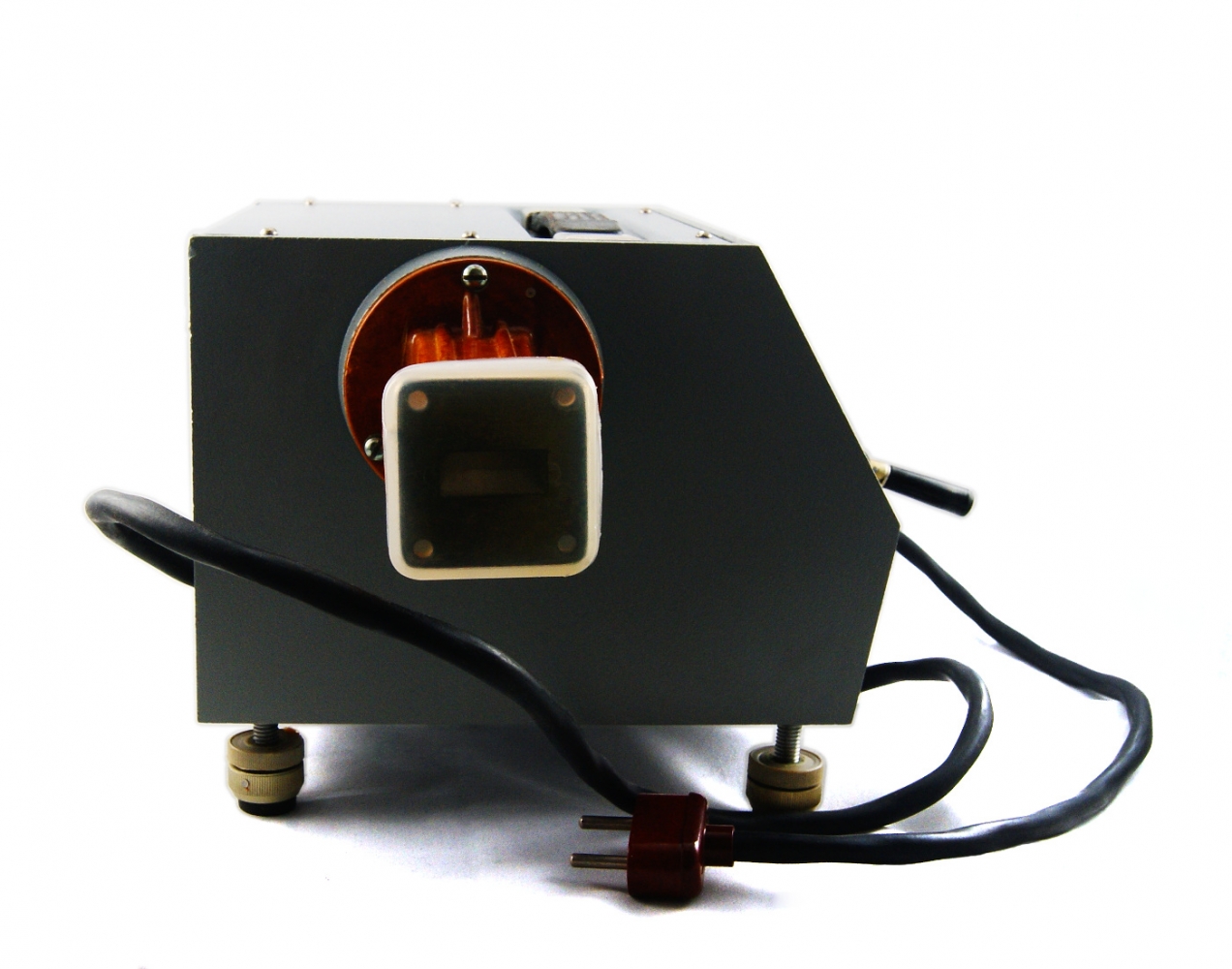

Аттенюатор поляризационный Д3-33А

Аттенюатор поляризационный 8,24-12,05 ГГц, 0-70 дБ, 0,75 Вт, волновод 23х10 мм, масса 6 кг

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Аттенюатор поляризационный 8,24-12,05 ГГц, 0-70 дБ, 0,75 Вт, волновод 23х10 мм, масса 6 кг

Поляризационные
- Простой и точный отсчет
- Высокая надежность
- Гарантированная погрешность во всём диапазоне.
Предназначены для калиброванного ослабления высокочастотного сигнала в волноводных трактах.

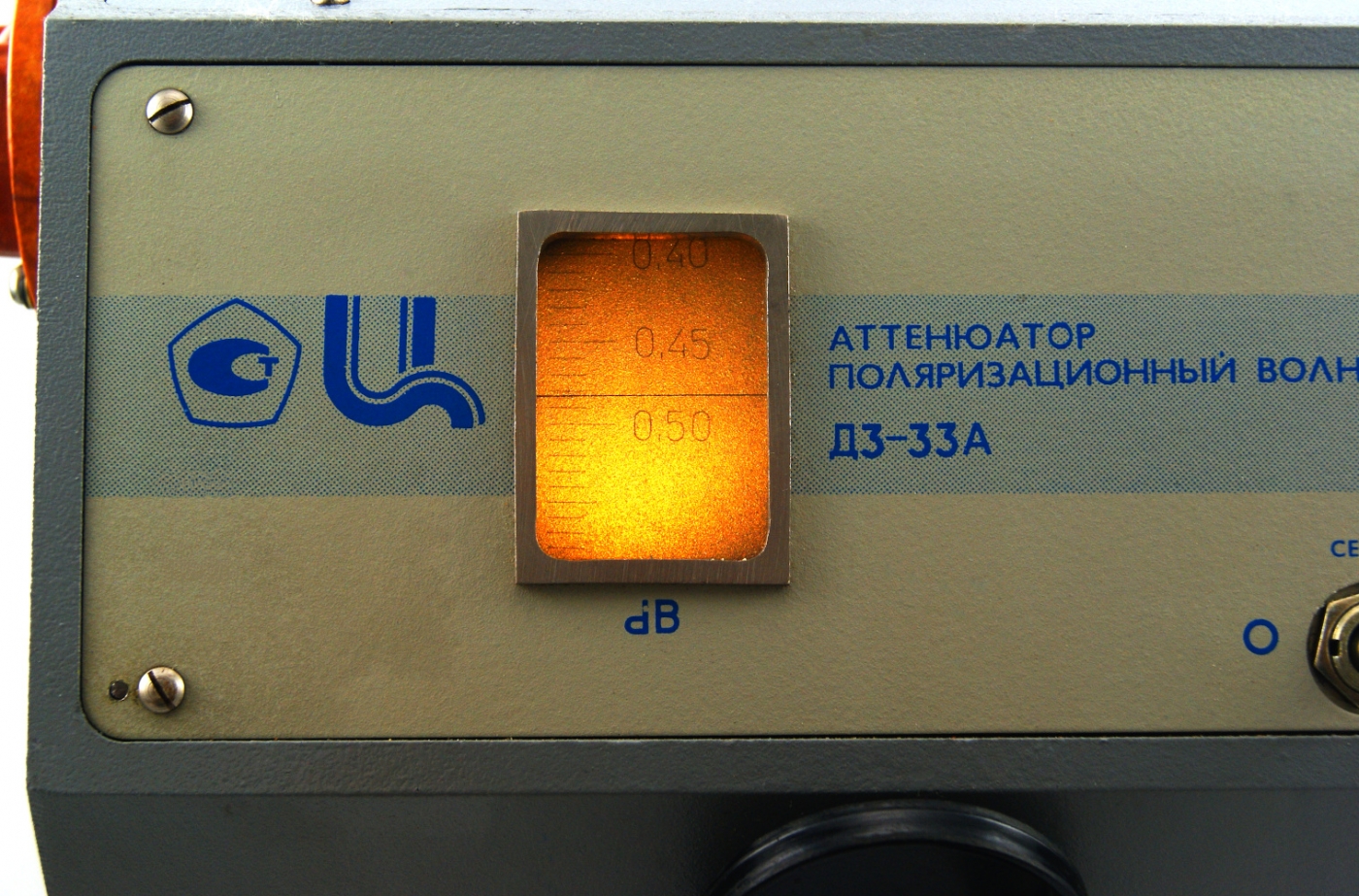

Оптическая система отсчёта позволяет повысить надёжность считывания показаний со шкалы приборов. Погрешность установки ослабления обеспечена метрологическими средствами и гарантируется во всём диапазоне частот и ослаблений.

Технические характеристики

Диапа- зон частот, ГГц	Началь- ное ослабле- ние, дБ	Пределы измерения ослабле- ния, дБ	Погрешность, дБ	Допусти- мая макси- мальная мощность, Вт	КСВН	ВЧ- тракт, мм	Габаритные размеры, мм; масса, кг	Тип прибора
2,14-3,2	0,3	0-80	0,01 + 0,004 А (до 60 дБ), 0,5 (60-70 дБ), [0,5+0,05 (А-70)] (70-80 дБ)	4	1,15; 1,25*	90X45	1542X360X235; 42	ДЗ-30
2,59-3,94	0,3	0-80	0,01 + 0,004 А (до 60 дБ), 0,5 (60-70 дБ), [0,5+0,05 (А-70)] (70-80 дБ)	3	1,15; 1,25*	72X34	1268X350X230; 34	Д3-29
3,2-4,8	0,3	0-80	0,01+0,004 А (до 60 дБ), 0,5 (до 70 дБ), [0,5+0,05 (А-70)] (до 80 дБ)	3	1,15; 1,25*	58X25	1015X335X232; 25	ДЗ-31
3,94-5,64	0,3	0-60	0,01 + 0,004 А (до 50 дБ), [0,2+0,04 (А-50)] (50-60 дБ)	2	1,15; 1,25*	48X24	709X295X205; 14	ДЗ-28
4,8-6,85	0,5	0-50	0,01+0,004 А	1	1,15; 1,35*	40X20	584X260X195; 8,5	ДЗ-19
5,64-8,24	0,3	0-60	0,01 + 0,004 А (до 50 дБ), [0,2+0,04 (А-50) (50-60 дБ)		1,15; 1,25*	35X15	538X295X197; 10	ДЗ-27
6,85-9,93	0,5	0-70		1	1,2 (до 7,4 ГГц), 1,15 (7,4-9,93 ГГц)	28,5X 12,6	596Х270Х210; 6	ДЗ-32А
8,24-12,05	0,5	0-70	0,3 (до 50), 0,66 (до 60) 1,06 (до 70)	0,75	1,2 (до 8,8 ГГц), 1,15 (8,8-12,05 ГГц)	23Х10	478X270X210; 6	ДЗ-ЗЗА
12,05-17,44	0,5	0-70	0,3 (до 50), 0,66 (до 60) 1,06 (до 70)	0,5	1,2 (до 12,3 ГГц), 1,15 (12,3 - 17,44 ГГц)	17X8	350X270X210; 5,5	ДЗ-34А
17,44-25,86	0,5	0-70	0,3 (до 50), 0,66 (до 60) 1,06 (до 70)	0,3	1,2	11X5,5	315X270X210; 5,5	ДЗ-35А
25,86-37,5	1		0,41 (до 50), 0,9 (до 60), 1,41 (до 70)		1,2	7,2X3,4	257X270X210; 5,5	ДЗ-36А
37,5-53,57	< 1		0,1 или 0,02А (до 50)	0,1	1,15	5,2X2,6	146X150X235; 4	ДЗ-37
53,57-78,33	< 1,5		±[1+0,05 (А-50)] (до 70)	0,1	1,15	3,6X1,8	139Х150Х235;4	ДЗ-38

(А - величина ослабления, установленная по шкале аттенюатора)
*С коаксиально-волноводным переходом

Заменяет

Д3-4
Д3-33
Д5-4
Д5-33
Д5-33А

Замена

АП-33
