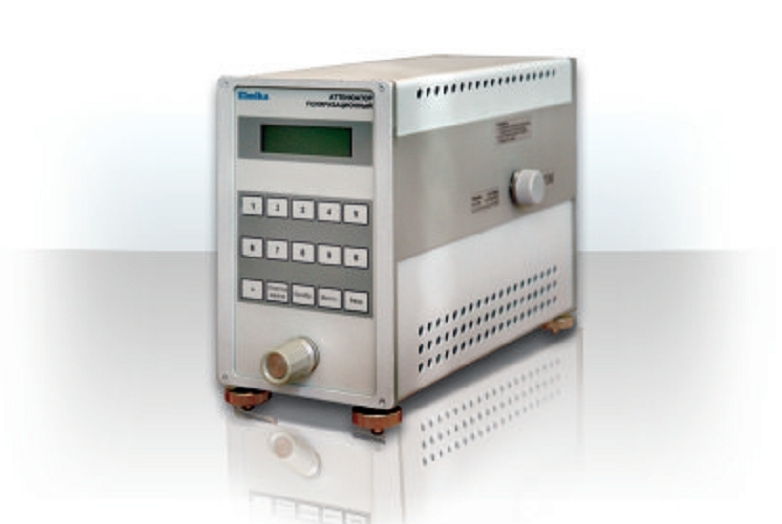

АП-21М Аттенюатор прямоотсчетный измерительный.

Аттенюатор прямоотсчетный измерительный с дистанционным управлением АП-21М.
Прибор АП-21М предназначен для калиброванного изменения ослабления СВЧ-сигнала в волноводных трактах миллиметрового диапазона волн в условиях цехов, лабораторий и поверочных центров.
Прибор АП-21М соответствует требованиям ГОСТ 22261-82 в части метрологических характеристик.

Особенности:

- Высокая точность

- Высокая разрешающая способность
- Малые вносимые потери
- Надежность
- Возможность работы как в ручном, так и в автоматизированном режиме измерений с управлением через USB порт

Цифровые прямоотсчетные аттенюаторы с дистанционным управлением являются аттенюаторами поляризационного типа, величина ослабления зависит от угла поворота резистивной пластины. Конструкция прибора обеспечивает минимальную частотную зависимость характеристик аттенюатора. Малые изменения фазового сдвига, низкий КСВН, малые потери и высокая точность установки ослабления (шаг установки в зависимости от выставляемого ослабления варьируется от 0,01 до 0,15 дБ) обеспечивают точные измерения в миллиметровом диапазоне длин волн.

Технические характеристики:

Диапазон частот, ГГц	53,57 - 78,33
Размеры волновода, мм	2,4x1,2
КСВН макс.	1,2
Начальное ослабление, дБ, макс.	1,5
Точность установки ослабления (A есть установ. ослабление в дБ.) Диапазон ослаблений Максимально допустимая входная мощность	±0.2дБ для A=0-10дБ; ±0.02·A для A=10-50дБ; ±[1+0.08·(A-50)]дБ для A=50-60дБ 0 - 60 дБ 0.1 Вт (среднее значение)

Заменяет

• Д3-14
• Д3-38
