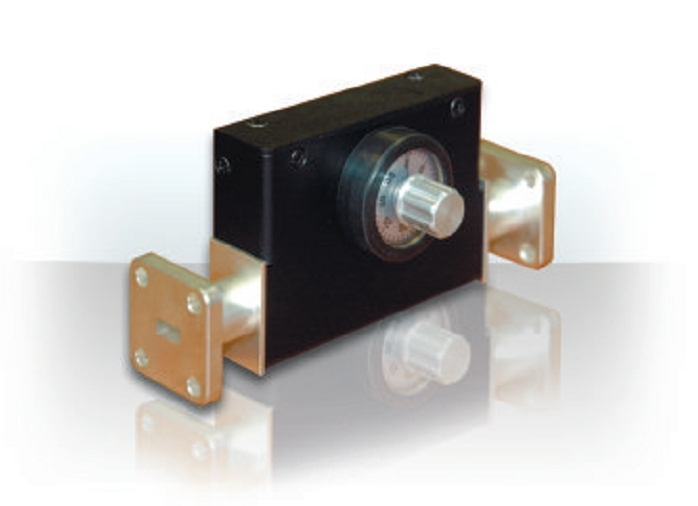

Аттенюатор развязывающий АР-15

Развязывающие аттенюаторы АР-15 предназначены для измерения уровня СВЧ сигнала. Устройство представляет собой аттенюатор ножевого типа, затухание которого изменяется путем введения в волноводныи канал слюдяной пластины с нанесенным поглощающим слоем через щель в широкой стенке волновода. Ослабление сигнала меняется в зависимости от глубины погружения пластины. При максимальном погружении пластины ослабление достигает наибольшего значения.

Механизм перемещения пластины состоит из основания, на котором закреплена пластина и толкателя кулачкового типа. При повороте кулачка основание перемещается и пластина опускается в канале волновода. Ось кулачка выведена на переднюю панель прибора и снабжена ручкой. Ручка связана со шкалой, которая проградуирована в относительных единицах. При установке шкалы в положение "О" пластина полностью выведена из канала волновода, и ослабление Аттенюатора минимально. При вращении ручки против часовой стрелки от положения "О" до упора ослабление меняется и достигает максимального значения.

Допустимая мощность на входе не более 0,3 Вт.

Технические характеристики:
