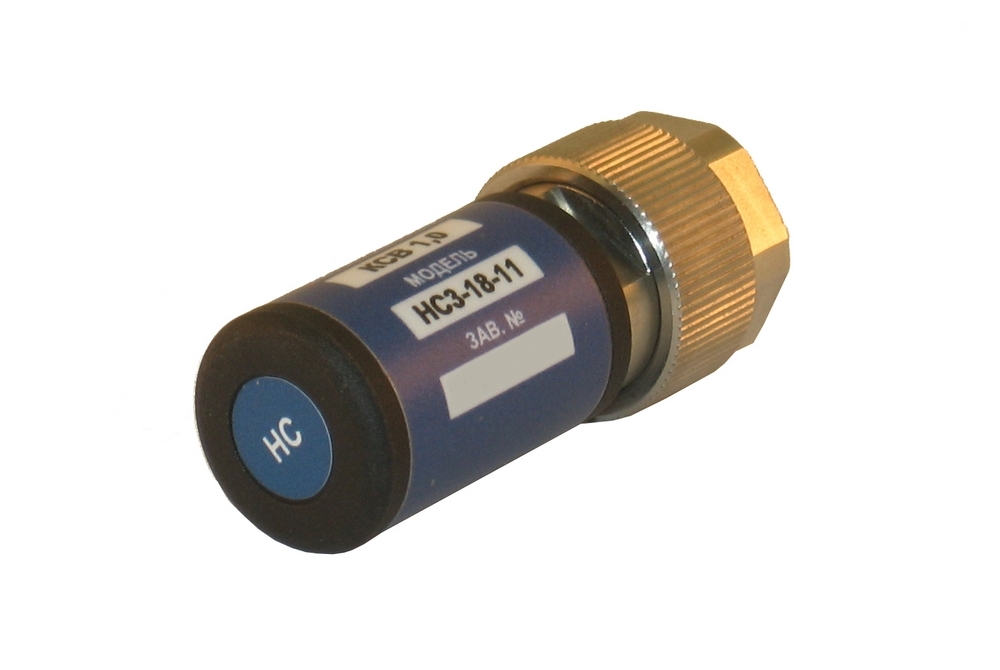

НС3-18-11 Нагрузка согласованная

Прецизионные нагрузки серии НС3 предназначены для использования в лабораторных измерениях в качестве мер волнового сопротивления.

Нагрузки могут применяться как рабочие эталоны коэффициента отражения для проверки технических характеристик скалярных и векторных анализаторов цепей. Нагрузки серии НС3, выполненные в тракте 7,0/3,04 мм, работают до 18 ГГц. Нагрузки серии НС3, выполненные в тракте 3,5/1,52 мм, работают до 20 ГГц. Нагрузки серии НС3, выполненные в тракте 2,4/1,042 мм, работают до 50 ГГц. Корпуса и гайки нагрузок изготовлены из нержавеющей стали. Центральные проводники изготовлены из закаленной бериллиевой бронзы и покрыты износостойким золотом. Диэлектрическая шайба изготовлена из прочного пластика с низкой диэлектрической проницаемостью. Примененные материалы и конструкция обеспечивают высокую стабильность параметров при большом количестве циклов соединений.

Технические характеристики:

Обозначение	Описание	Диапазон частот, ГГц	КСВН, не более	Pвх*, Вт, не более	Фото
НС3-18-01	Нагрузка согласованная тип III (вилка)	0 - 18	1,08	2
НС3-18-11	Нагрузка согласованная тип N (вилка)
НС3-18-01Р	Нагрузка согласованная тип III (розетка)
НС3-18-11Р	Нагрузка согласованная тип N (розетка)

Обозначение	Описание	Диапазон частот, ГГц	КСВН, не более	Pвх*, Вт, не более	Фото
НС3-50-05	Нагрузка согласованная тип 2,4 мм (вилка)	0 - 50	1,15	0,5
НС3-50-05Р	Нагрузка согласованная тип 2,4 мм (розетка)

Примечание:
* Максимальная долговременная рассеиваемая мощность по постоянному току.
