Нагрузка согласованная волноводная НСВ1-5,2х2,6

Нагрузки согласованные волноводные серии НСВ1 предназначены для поглощения электромагнитного излучения. Волноводные нагрузки обеспечивают стабильность КСВН в диапазоне рабочих температур от −60 до +160 °C и максимальную среднюю мощность непрерывного сигнала 2 Вт, могут применяться как эталоны коэффициента отражения в калибровочных наборах мер, так и в качестве отдельного устройства. Присоединительные размеры фланцев выполнены в соответствии с ГОСТ РВ 51914-2002.

Технические параметры

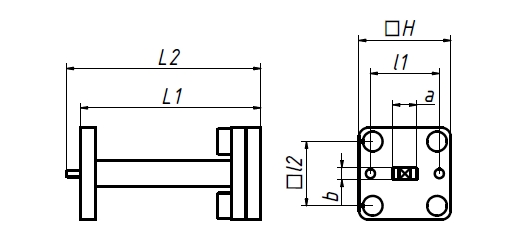

Обозначение	Сечение волновода, a×b, мм	Диапазон частот, ГГц	КСВН, не более	Габаритные размеры, мм
				l1	l2	H	L1	L2
НСВ1-5,2x2,6	5,2×2,6	37,5…50	1,04	15	14	20	39,2	42,3
