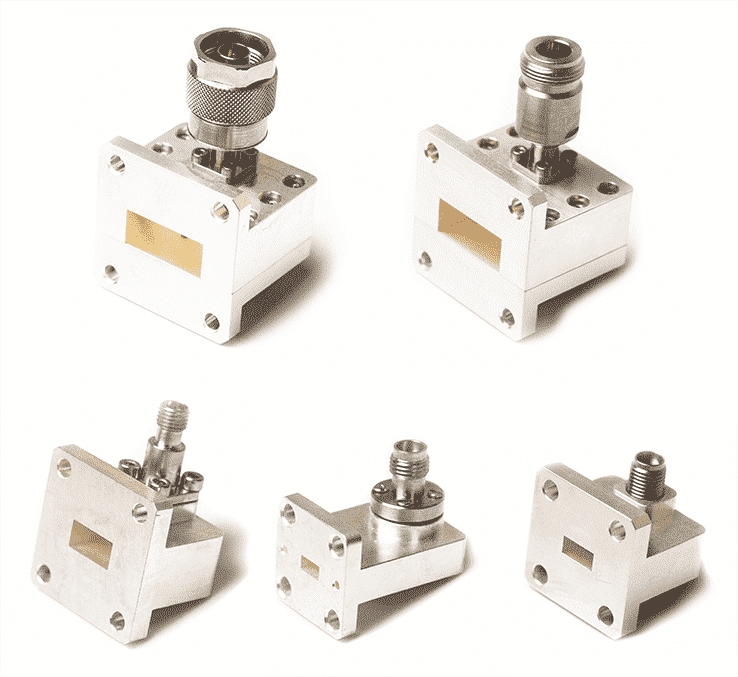

Переход коаксиально-волноводный ПКВ1-01Р-35х15

Коаксиально-волноводные переходы позволяют произвести соединение устройств в волноводном тракте с устройствами в коаксиальном тракте.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Особенности переходов серий ПКВ1 и ПКВ2

Малые потери и отражение во всём диапазоне рабочих частот
Высокая стабильность параметров при большом количестве циклов соединений
Высокое качество механической обработки фланцевой поверхности

Переходы данной серии имеют малые потери и отражение, высокую стабильность параметров при большом количестве циклов соединений в диапазоне рабочих температур от −60 до +85 °C. По индивидуальному заказу возможна поставка переходов с максимальной рабочей температурой до +110 °C.

Переходы соответствуют требованиям ГОСТ 22261‑94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями приведенными ниже.

Устойчивость к внешним воздействующим факторам для переходов серий ПКВ1 и ПКВ2

Механические воздействия

Наименование	Значение
Синусоидальная вибрация
Диапазон частот, Гц	10…2 000
Амплитуда ускорения, м/с² (g)	200 (20)
Многократные удары
Пиковое ударное ускорение, м/с² (g)	150 (15)
Длительность действия, мс	1…5

Климатические воздействия

Наименование	Значение
Повышенная температура среды
Максимальное значение при эксплуатации, °С	+85 ^{прим. 2}
Максимальное значение при транспортировании и хранении, °С	+40
Пониженная температура среды
Минимальное значение при эксплуатации, °С	−60
Изменение температуры среды ^{прим. 1}
Диапазон температур, °С	−60… +85 ^{прим. 2}
Повышенная влажность воздуха ^{прим. 1}
Рабочая (t=35 °С), %, не более	93 ± 3
Атмосферное пониженное давление
Значение при эксплуатации, Па (мм рт. ст.)	6 × 10⁴ (450)
Предельное значение при транспортировании, Па (мм рт. ст.)	1,2 × 10⁴ (90)

Примечание 1: Изделия прочны к воздействию фактора.

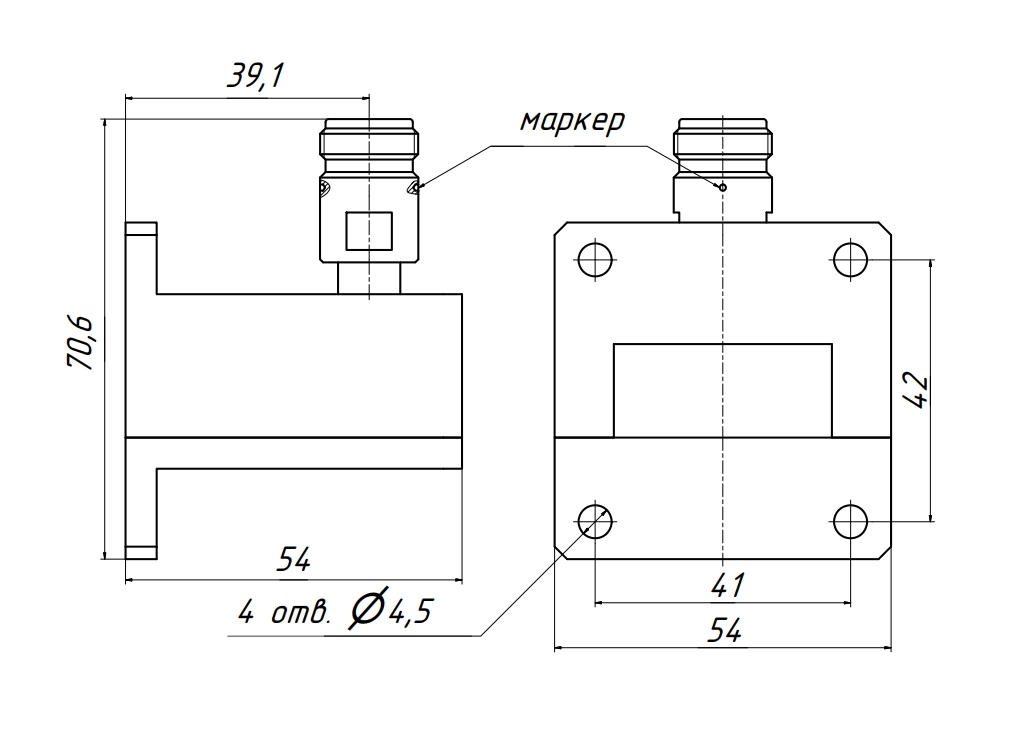

Примечание 2: На рисунках устройств с отечественным типом фланца не указаны отверстия под центрующие штифты. Дополнительная информация по запросу.

Технические характеристики

Описание	Сечение волновода, мм	Диапазон частот, ГГц	КСВН, не более (тип.)	Вносимые потери, дБ, не более (тип.)
Тип III (розетка)	35×15	5,64…8,15	1,1 (1,07)	0,3 (0,15)
