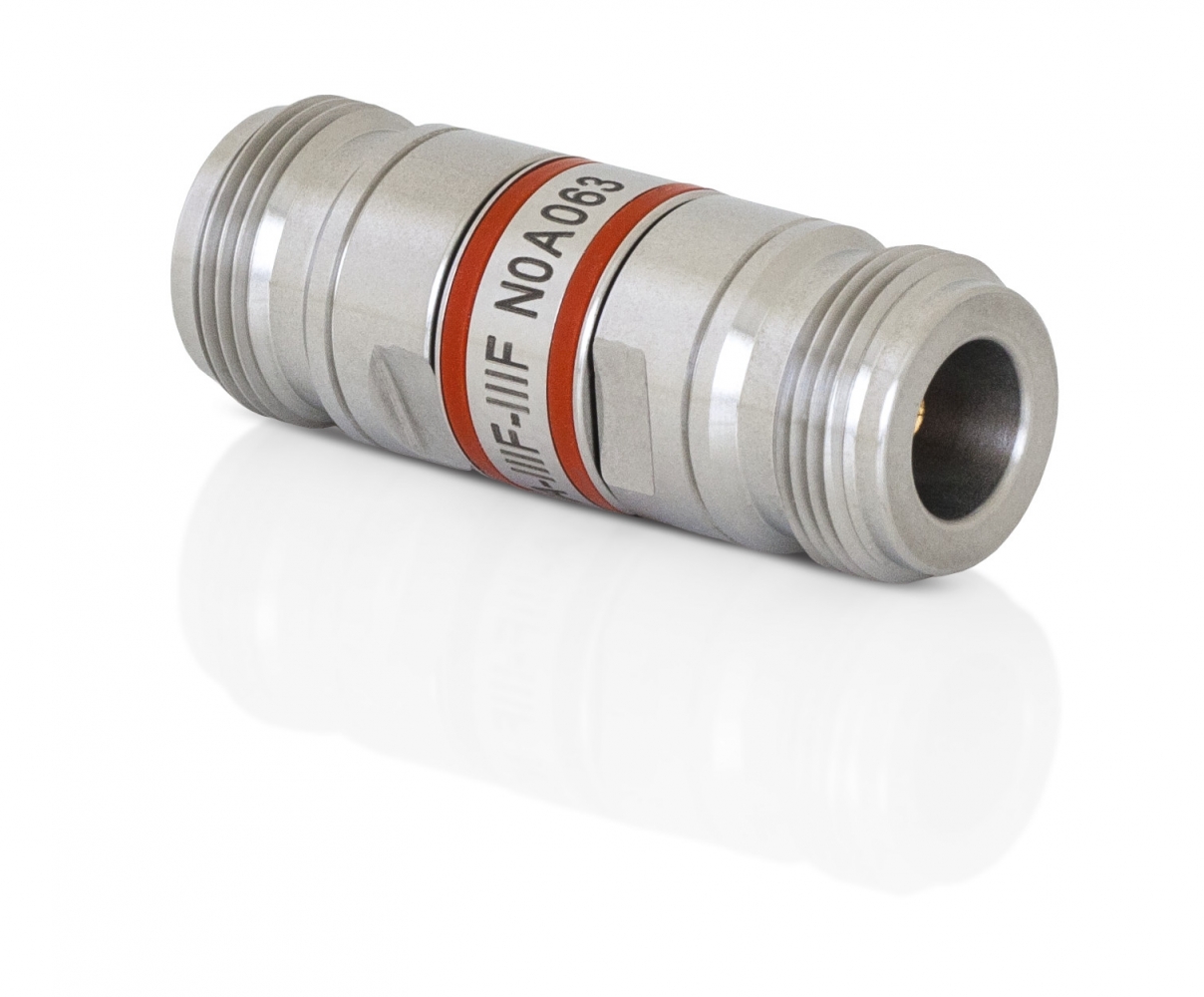

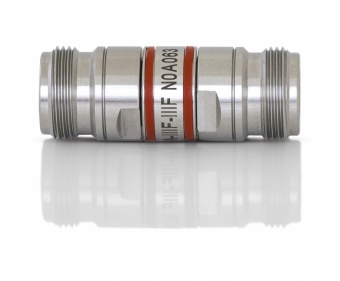

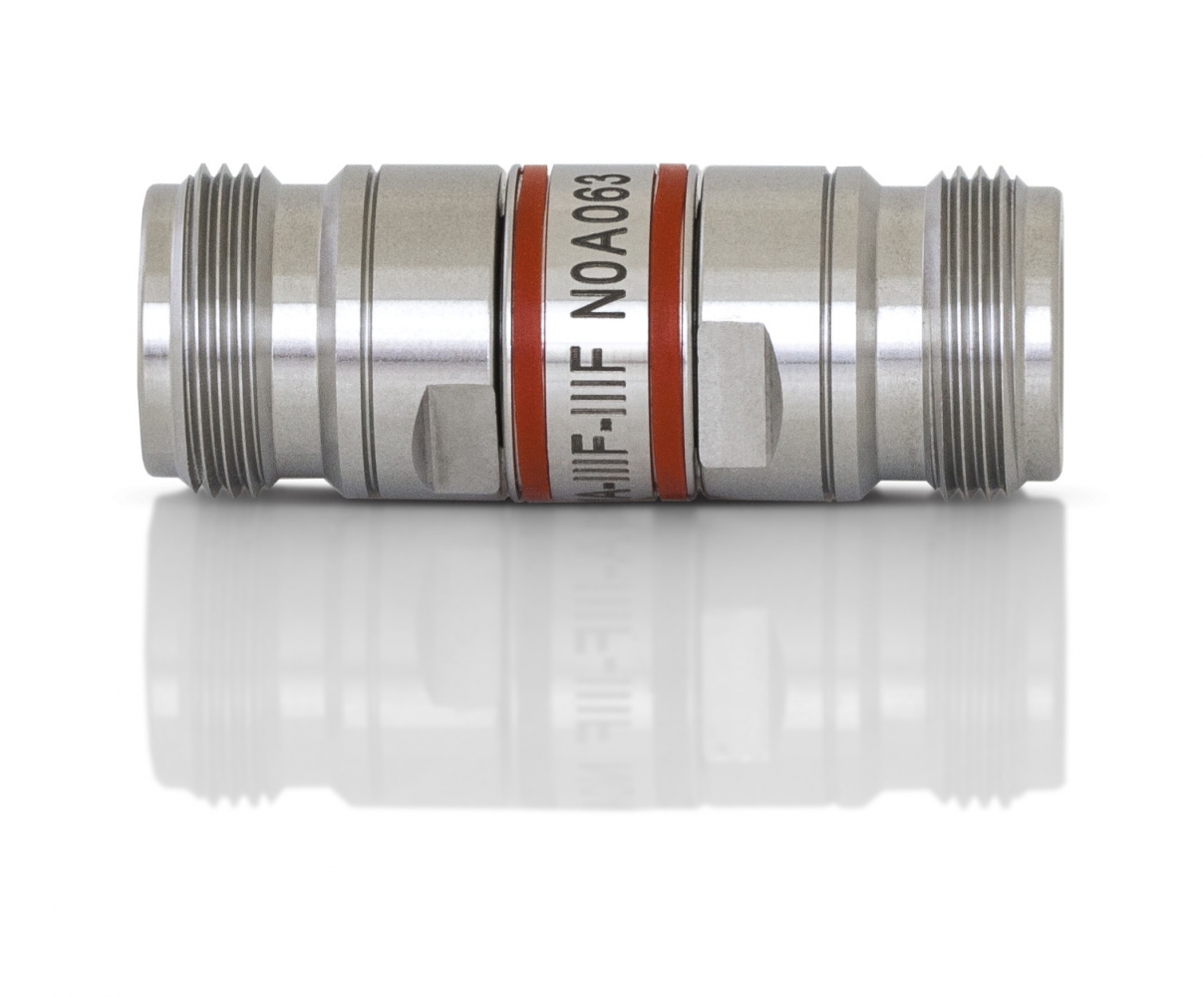

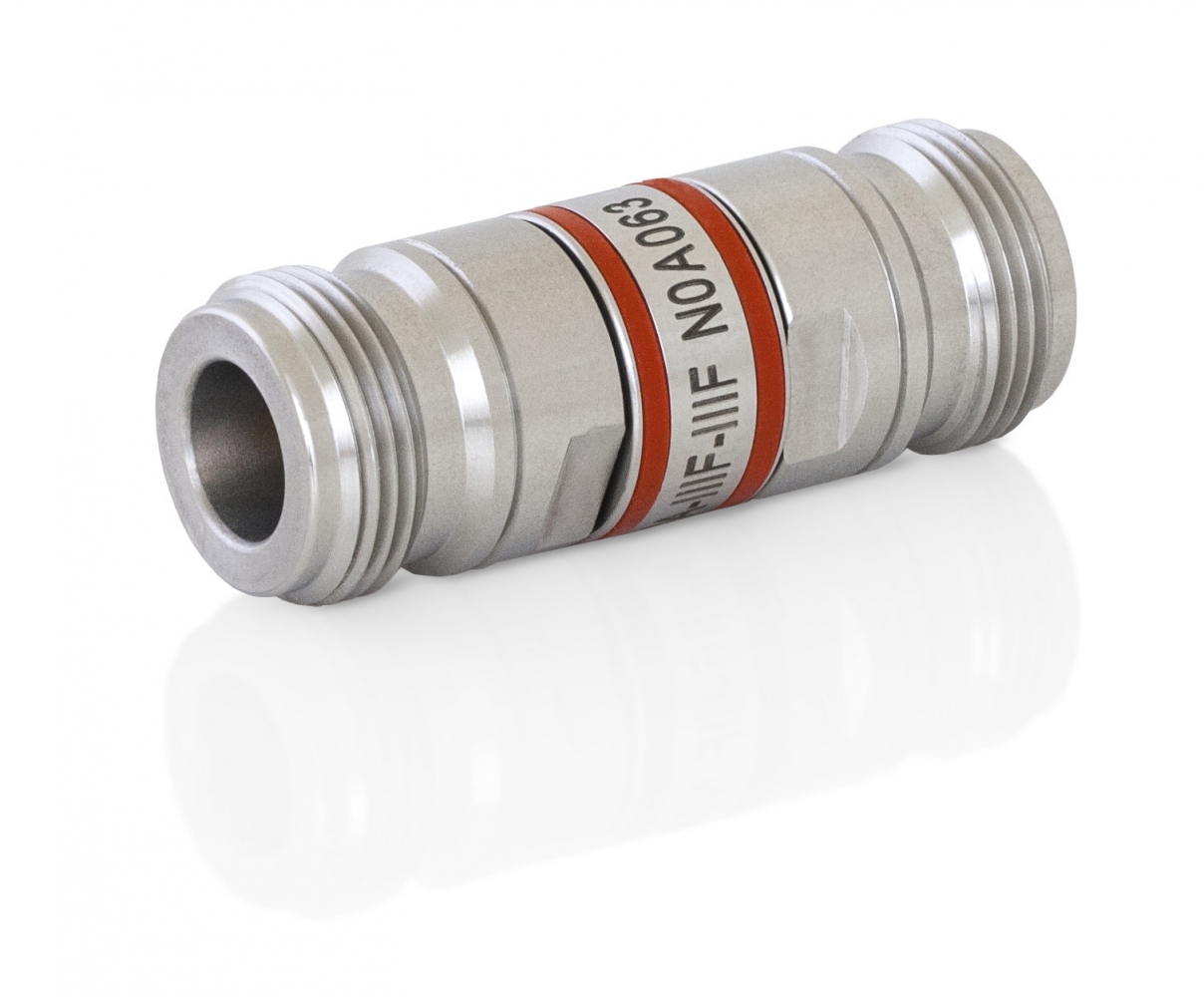

Переход коаксиальный ADP1A-IIIF-IIIF

Переходы серии ADP1A являются прецизионными переходами измерительного класса (precision instrument grade adapters). Область применения – разработка, производство и проверка различных радиотехнических устройств и систем, включая обеспечение их работоспособности во время эксплуатации, в условиях промышленного производства, лабораторий и в полевых условиях.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

механическим параметрам всех деталей переходов;
ресурсу соединителей, при котором изменение характеристик переходов не превышает пределы допускаемых значений;
коэффициенту отражения или КСВН;
повторяемости коэффициента отражения при повторном подключении переходов;
вносимым потерям.

Технические характеристики

На этапе выхода из производства, по согласованию с заказчиком, характеристики переходов могут быть измерены на векторном анализаторе цепей с выдачей сертификата заводской калибровки и файла с описанием частотных зависимостей коэффициентов передачи и отражения.

Наименование	Значение
Соединители	III(р)-III(р) (розетка метрика - розетка метрика)
Диапазон рабочих частот, ГГц	от 0 до 18
Вносимые потери, дБ, не более	0,15
КСВН, не более	1,08
Сопротивление изоляции, МОм, не менее	1000
Переходное сопротивление центрального проводника, мОм, не более	10
Переходное сопротивление внешнего проводника, мОм, не более	10
Рабочее напряжение, В, не более	1000
Количество сочленений (ресурс)	5000
Крутящий момент при затягивании, Н•м	от 1,1 до 1,7
Рабочие условия эксплуатации
Температура окружающего воздуха, ºС	от -60 до +85
Относительная влажность воздуха при температуре +25 °С, %, не более	90
Атмосферное давление, кПа	от 70,0 до 106,7

Комплектация

№	Название	Количество
1	Переход коаксиальный ADP1A-IIIM-IIIF РНДМ.468562.008	1
2	Защитный колпачок	2
3	Этикетка	1
4	Упаковка	1
