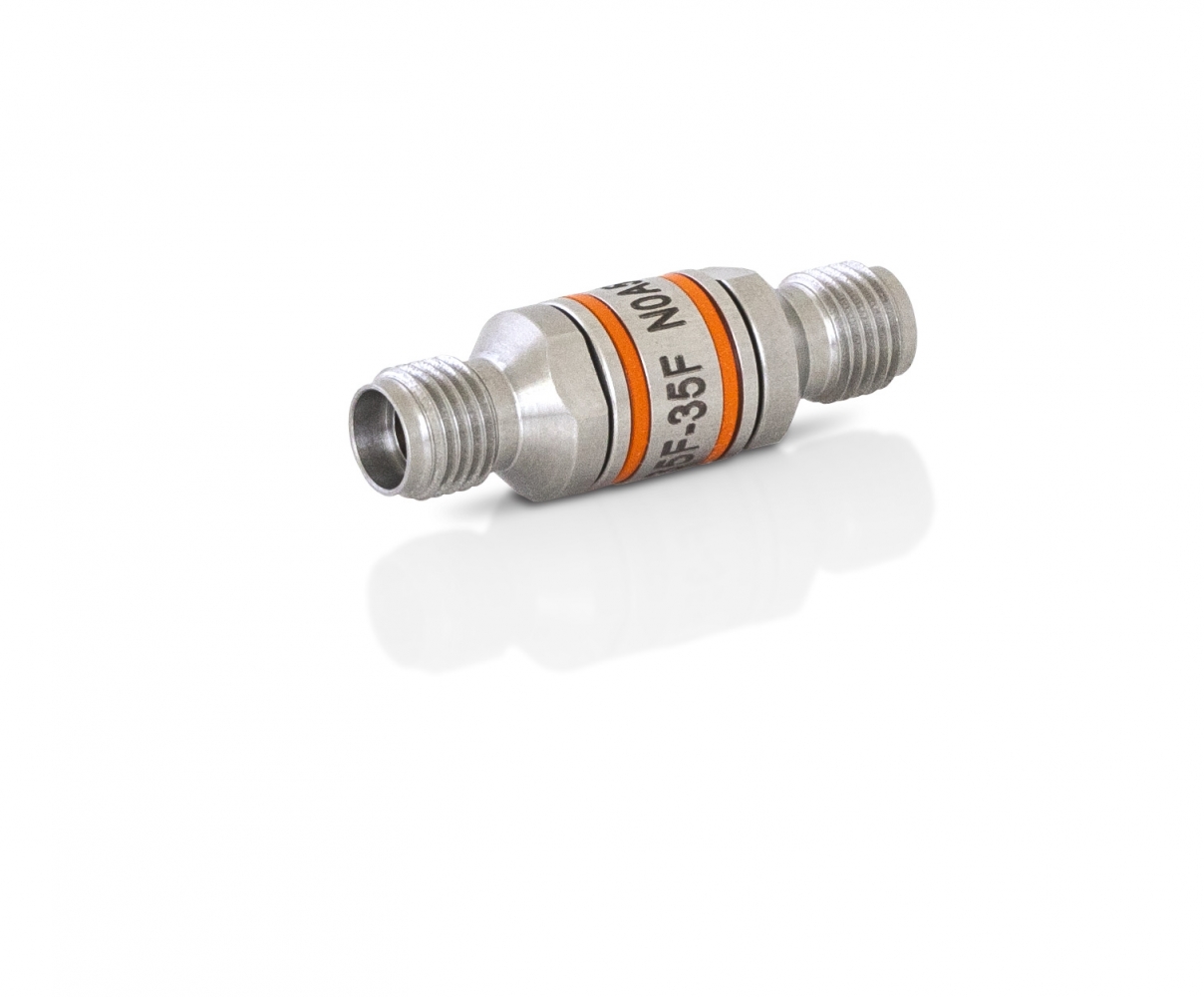

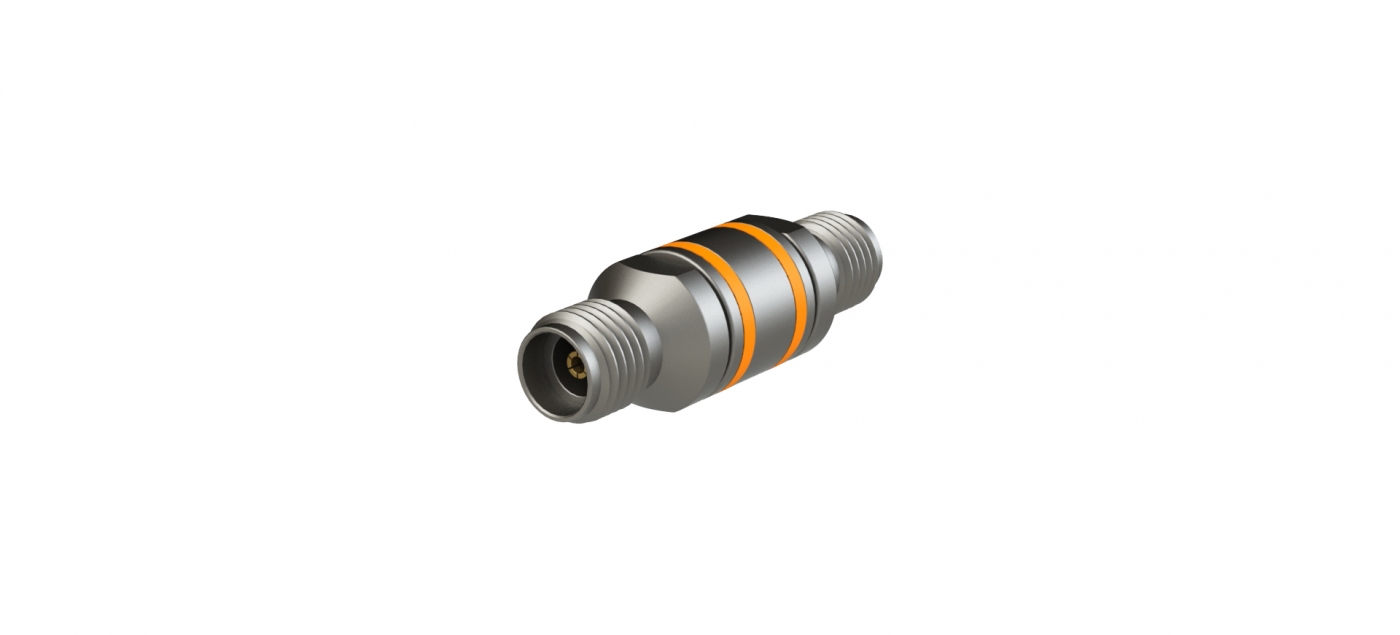

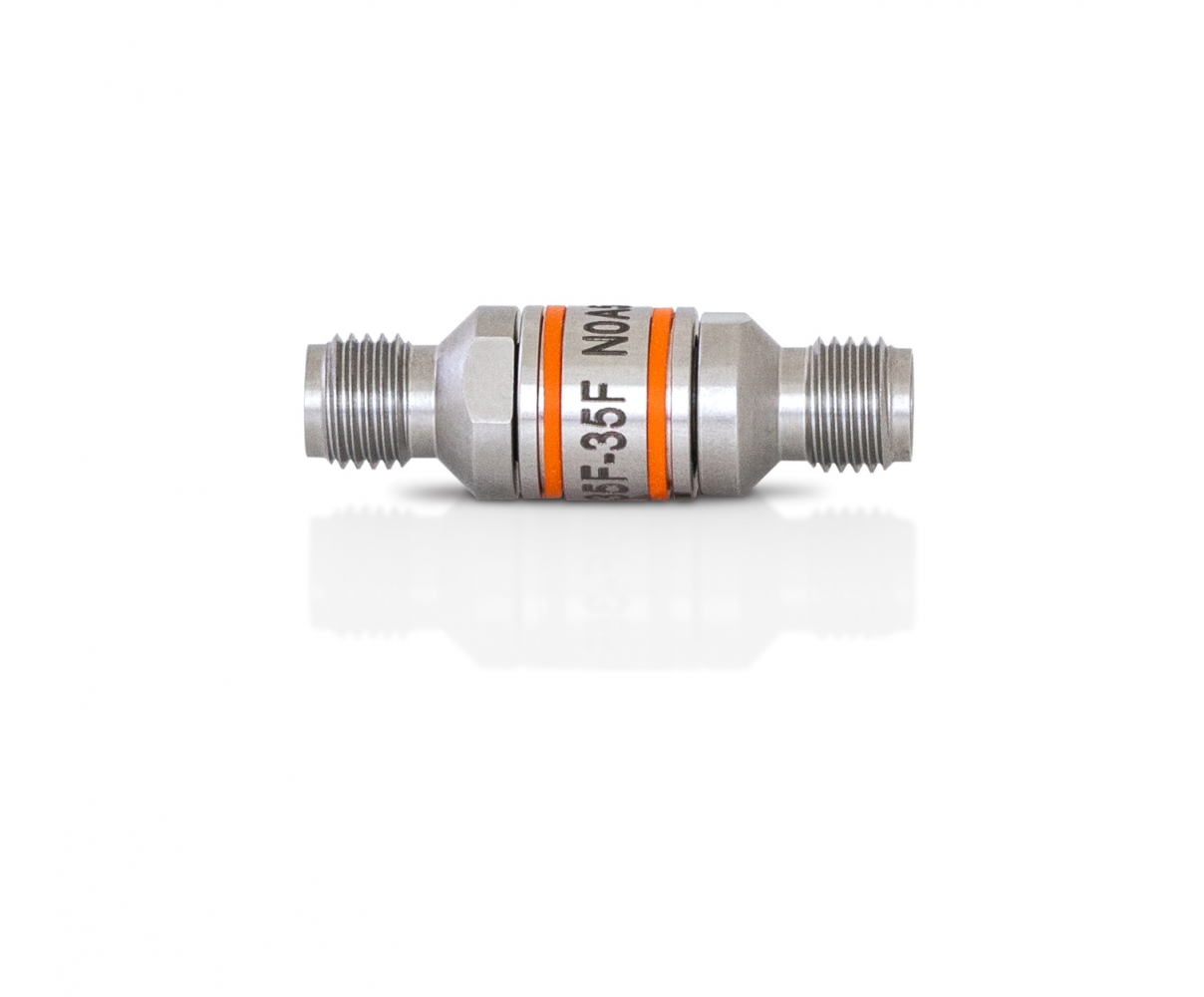

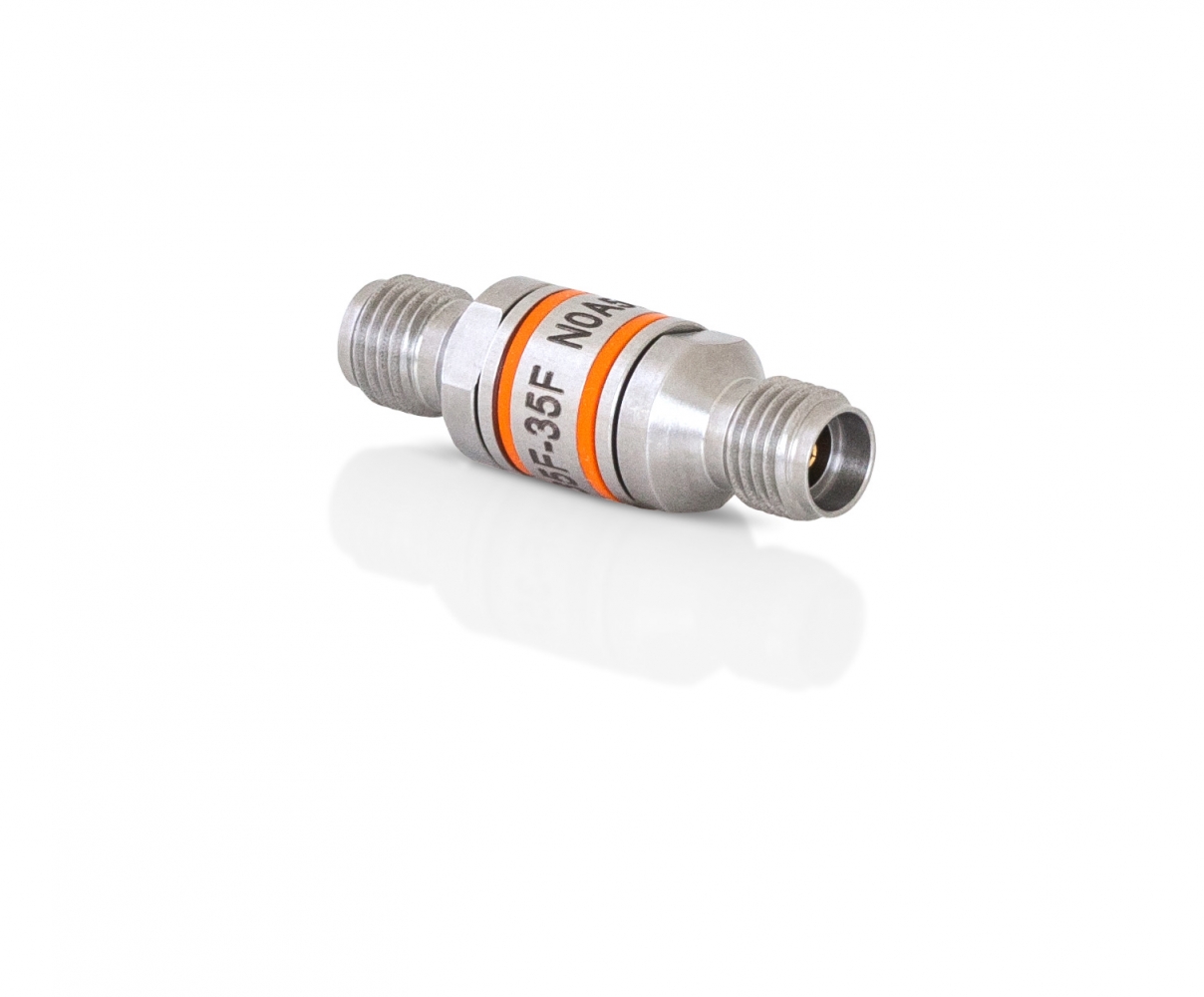

Переход коаксиальный ADP1A-35M-35F

Переходы серии ADP1A являются прецизионными переходами измерительного класса (precision instrument grade adapters). Область применения – разработка, производство и проверка различных радиотехнических устройств и систем, включая обеспечение их работоспособности во время эксплуатации, в условиях промышленного производства, лабораторий и в полевых условиях.
При их изготовлении предъявляются повышенные требования к:

• механическим параметрам всех деталей переходов;
• ресурсу соединителей, при котором изменение характеристик переходов не превышает пределы допускаемых значений;
• коэффициенту отражения или КСВН;
• повторяемости коэффициента отражения при повторном подключении переходов;
• вносимым потерям.

Технические характеристики

На этапе выхода из производства, по согласованию с заказчиком, характеристики переходов могут быть измерены на векторном анализаторе цепей с выдачей сертификата заводской калибровки и файла с описанием частотных зависимостей коэффициентов передачи и отражения.

Наименование	Значение

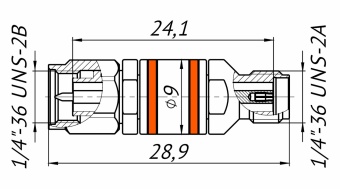

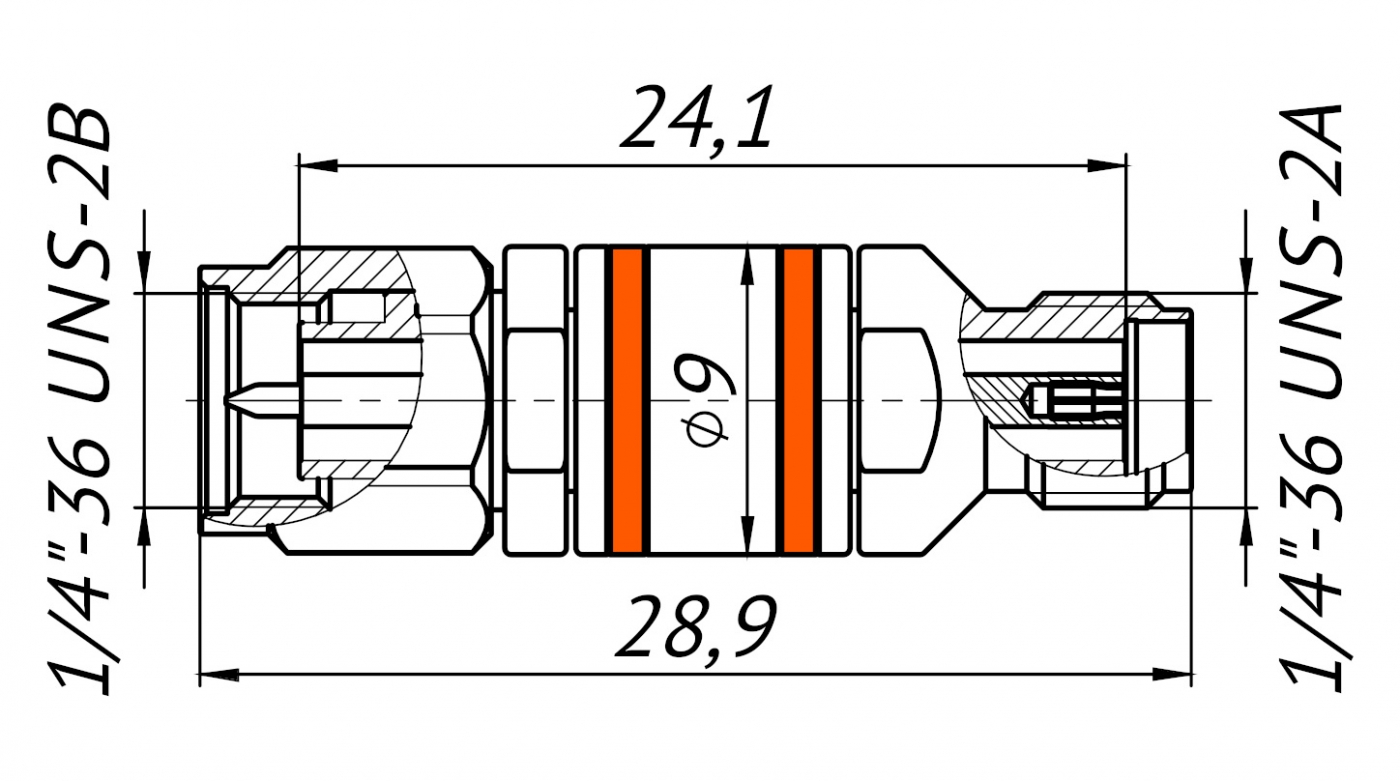

Соединители	3,5(в)-3,5(р) (вилка дюйм - розетка дюйм)
Диапазон рабочих частот, ГГц	от 0 до 32
Вносимые потери, дБ, не более:	0,20
КСВН, не более:
от 0 до 20,0 ГГц	1,06
св. 20,0 до 26,5 ГГц	1,10
св. 26,5 до 32,0 ГГц	1,15
Сопротивление изоляции, МОм, не менее	1000
Переходное сопротивление центрального проводника, мОм, не более	10
Переходное сопротивление внешнего проводника, мОм, не более	10
Рабочее напряжение, В, не более	335
Количество сочленений (ресурс)	3000
Крутящий момент при затягивании, Н·м	от 0,8 до 1,0
Рабочие условия эксплуатации
Температура окружающего воздуха, ºС	от -60 до +85
Относительная влажность воздуха при температуре +25 ºС, %, не более	90
Атмосферное давление, кПа	от 70,0 до 106,7

Комплектация

№	Название	Количество
1	Переход коаксиальный ADP1A-35M-35F РНДМ.468562.017	1
2	Защитный колпачок	2
3	Этикетка	1
4	Упаковка	1
