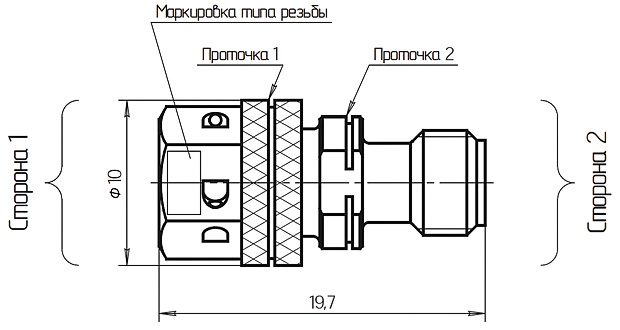

Переход коаксиальный ПК 50-29-28

Переход коаксиальный, тип SMA(m) - тип SMA(f).

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Переход коаксиальный, тип SMA(m) - тип SMA(f).

Пример обозначения типоконструкций переходов

Обозначение типоконструкции перехода

Тип соединения	Обозначение рисунка присоединительного размера в ГОСТ РВ 51914-2002 и ГОСТ 20265-83	Сечение коаксиала D/d, мм ^{прим. 1}	Вид соединителя	Тип резьбы
III(в)	7	7/3,04	вилка	метрическая резьба
III(р)	6	7/3,04	розетка
IX(в)	18	3,5/1,52	вилка
IX(р)	17	3,5/1,52	розетка
N(m)	22	7/3,04	«male» — вилка	дюймовая резьба
N(f)	21	7/3,04	«female» — розетка
SMA(m)	29	3,5/1,52	«male» — вилка
SMA(f)	28	3,5/1,52	«female» — розетка
VI(в)	Тип VI. Вилка	6,0/2,6	вилка	метрическая резьба
VI(р)	Тип VI. Розетка	6,0/2,6	розетка	метрическая резьба

Примечание 1: D — внутренний диаметр ВнП, мм; d — внешний диаметр ЦП, мм.

Переход коаксиальный включен в СБЕД.430400.000 ТУ.
