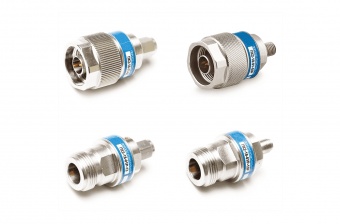

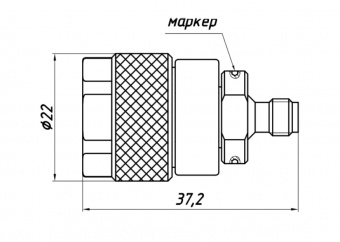

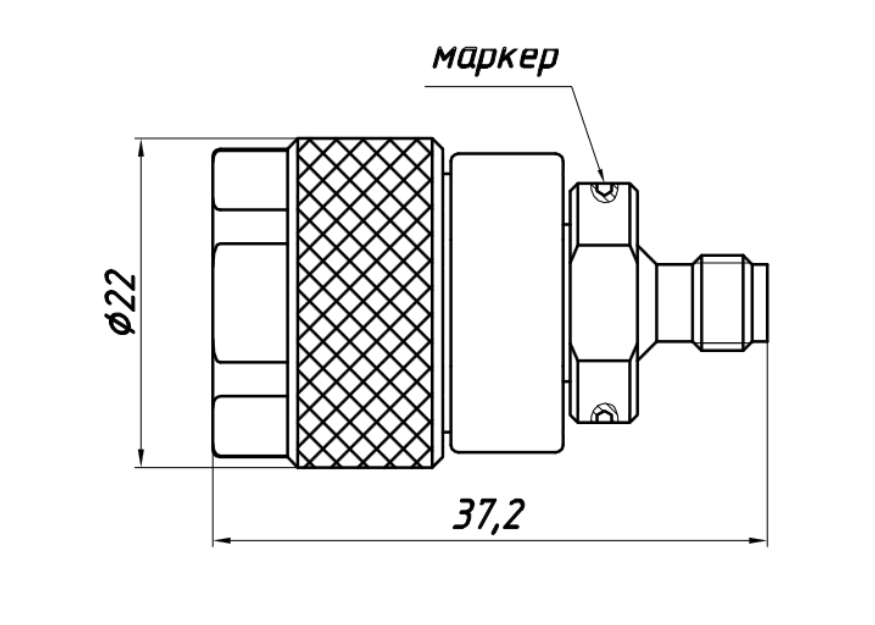

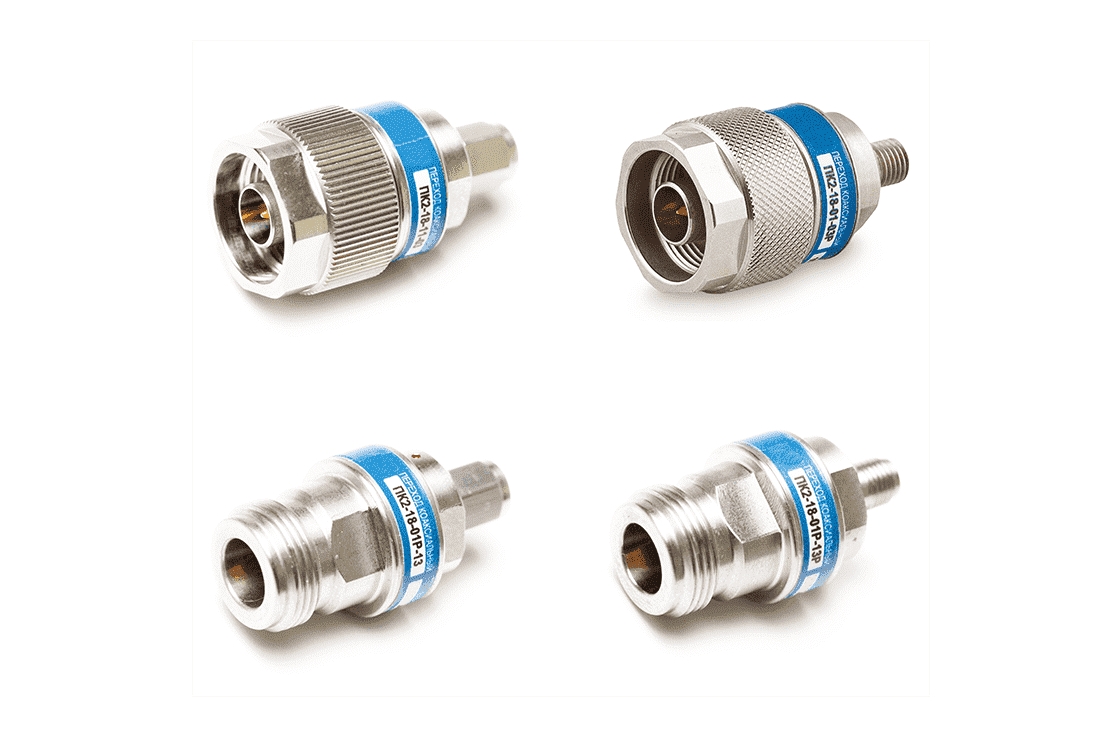

Переход коаксиальный ПК2-18-11-03Р

Коаксиальные переходы данной серии предназначены для соединения СВЧ-устройств в тракте 7,0/3,04 мм с устройствами в тракте 3,5/1,52 мм и работают в диапазоне частот от 0 до 18 ГГц.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Особенности

Корпуса и гайки переходов изготовлены из нержавеющей стали. Центральные проводники изготовлены из бериллиевой бронзы и покрыты износостойким золотом. Переходное сопротивление контактов как центральных, так и внешних проводников не превышает 10 мОм. Применяемый изолятор обладает низкой диэлектрической проницаемостью и повышенной прочностью. . Применённые материалы и конструкция переходов обеспечивают малые потери и отражение, высокую стабильность параметров при минимум 3 000 циклах соединений в диапазоне рабочих температур от −60 до +85 °C. Максимально допустимая проходящая мощность переходов составляет 200 Вт. Сопротивление изоляции между центральным проводником и корпусом в нормальных климатических условиях при испытательном напряжении 500 В составляет не менее 1 000 МОм.Переходы соответствуют требованиям ЖНКЮ.468562.002 ТУ и ГОСТ 22261-94 (группа 3) по стойкости, прочности и устойчивости к внешним воздействующим факторам с уточнениями, приведенными ниже. Экранное затухание составляет не менее 100 дБ.

Технические характеристики

Наименование		Значение
Соединители		тип N (вилка) – тип IX, вар. 3 (розетка)
Частотный диапазон, ГГц		0...18
КСВН, не более (тип.)	0…12 ГГц	1,07 (1,05)
	12…18 ГГц	1,1 (1,08)
Вносимые потери, дБ, не более (тип.)		0,15 (0,1)

Устойчивость к внешним воздействующим факторам

Механические воздействия

Наименование	Значение
Синусоидальная вибрация
Диапазон частот, Гц	10…2 000
Амплитуда ускорения, м/с² (g)	200 (20)
Одиночные удары ^{прим. 1}
Пиковое ударное ускорение, м/с² (g)	10 000 (1 000)
Длительность действия, мс	0,1…2,0
Многократные удары
Пиковое ударное ускорение, м/с² (g)	150 (15)
Длительность действия, мс	1…5

Климатические воздействия

Наименование	Значение
Повышенная температура среды
Максимальное значение при эксплуатации, °С	+85 ^{прим. 2}
Максимальное значение при транспортировании и хранении, °С	+40
Пониженная температура среды
Минимальное значение при эксплуатации, °С	−60
Изменение температуры среды ^{прим. 1}
Диапазон температур, °С	−60…+85 ^{прим. 2}
Повышенная влажность воздуха ^{прим. 1}
Рабочая (t = 25 °С), %, не более	93 ± 3
Предельная (t = 30 °С), %, не более	95 ± 3
Атмосферное пониженное давление
Значение при эксплуатации, Па (мм рт. ст.)	6 × 10⁴ (450)
Предельное значение при транспортировании, Па (мм рт. ст.)	1,2 × 10⁴ (90)

Примечание 1: Изделия прочны к воздействию фактора
