Переход коаксиальный панельный ПКН1-50-05Н-05Р

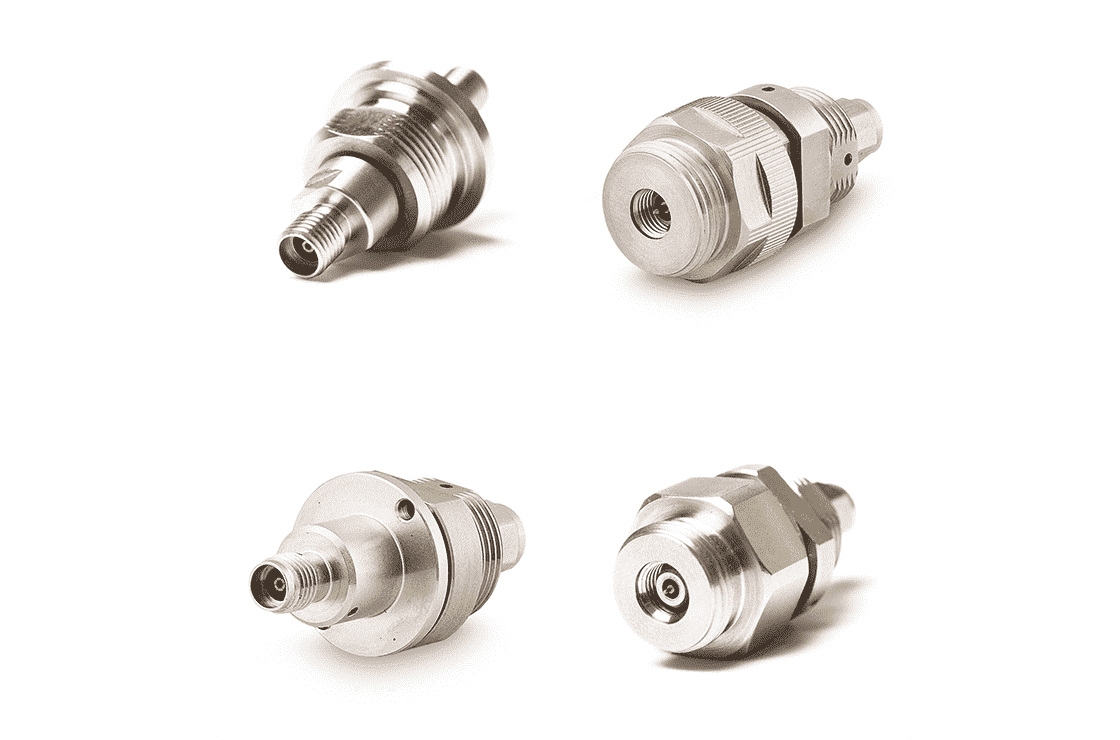

Панельные переходы данной серии предназначены для установки на панели СВЧ-аппаратуры. Изготавливаемые из прочных материалов, эти переходы имеют малые потери и отражение во всём диапазоне рабочих частот, высокую стабильность параметров при большом количестве циклов соединений.

Экранное затухание составляет не менее 100 дБ. В ассортименте панельных переходов присутствуют также переходы с соединителями усиленного типа NMD, разработанные для применений с высокими требованиями к механической стабильности коаксиальных соединений. С внешней стороны панели устанавливается соединитель типа NMD 3,5 мм (вилка) или NMD 2,4 мм (вилка), что позволяет подключать как устройства с соединителями типа NMD 3,5 мм (розетка) или NMD 2,4 мм (розетка), так и устройства с обычными соединителями в тракте 3,5/1,52 мм или 2,4/1,042 мм соответственно. В обозначении перехода первым обозначается внешний соединитель, затем внутренний (со стороны прибора).

Технические характеристики модели ПКН1-50-05Н-05Р

Соединители	Диапазон частот, ГГц	КСВН, не более (тип.)		Вносимые потери, дБ, не более (тип.)
тип NMD 2,4 мм (вилка) – тип 2,4 мм (розетка)	0...50	1,2 (1,15)		0,4 (0,25)
