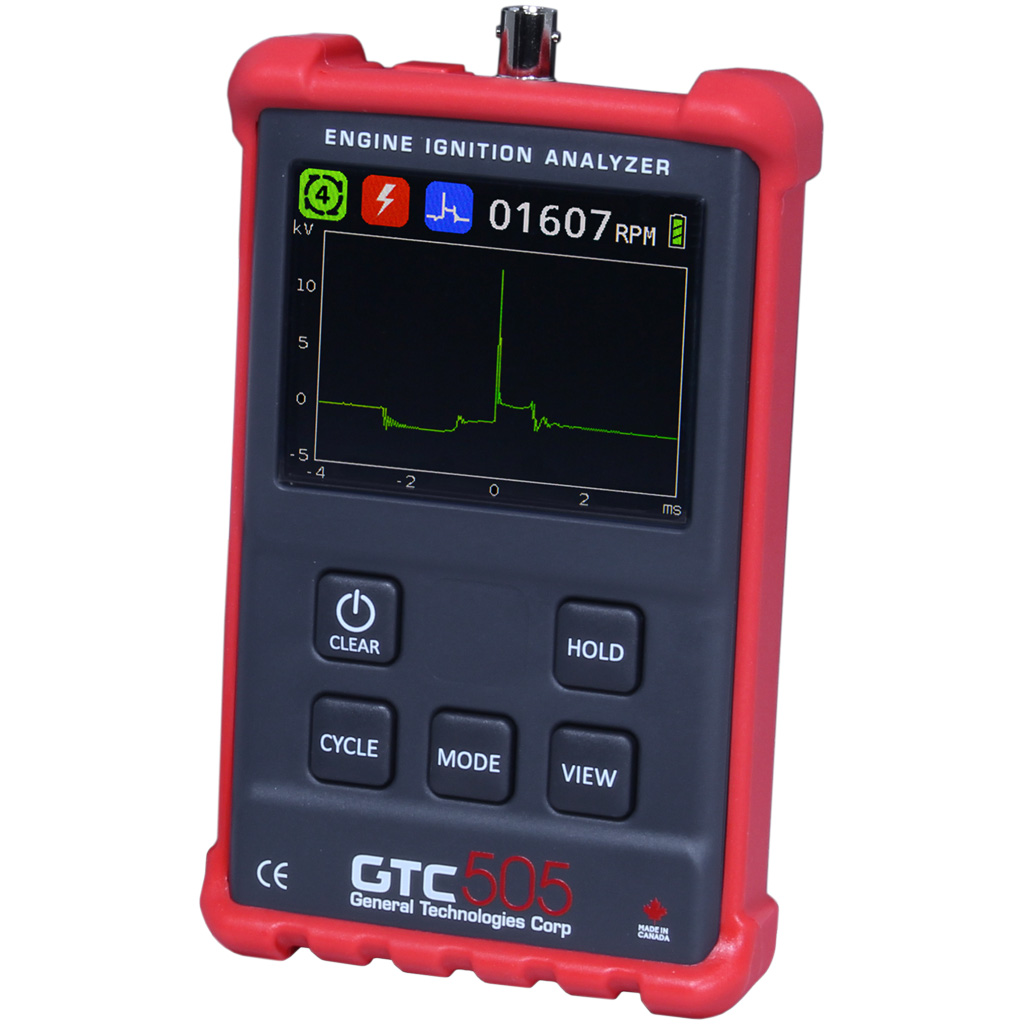

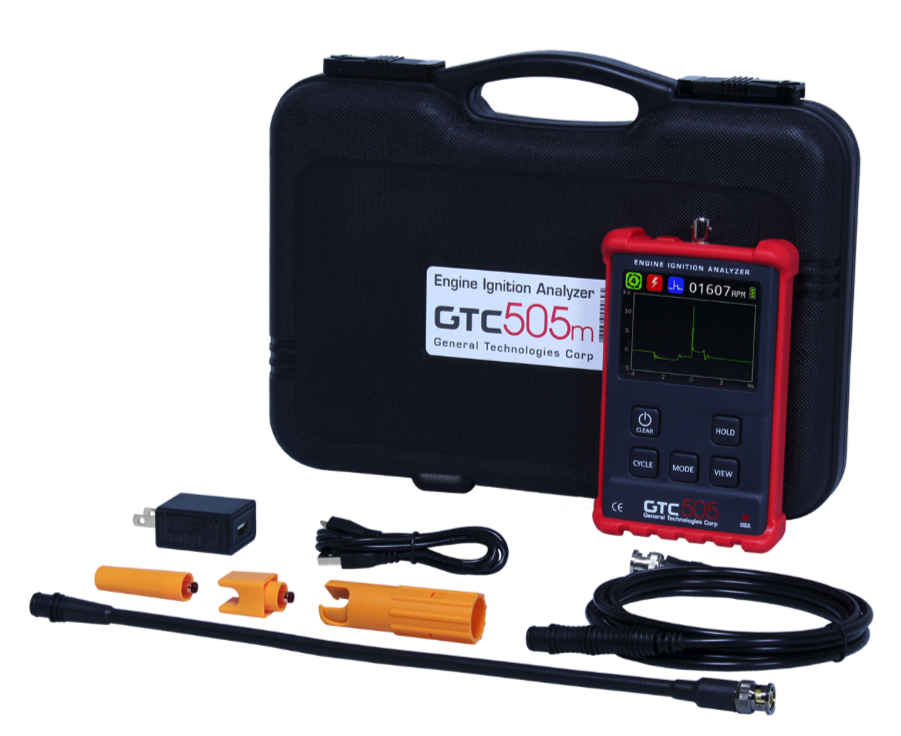

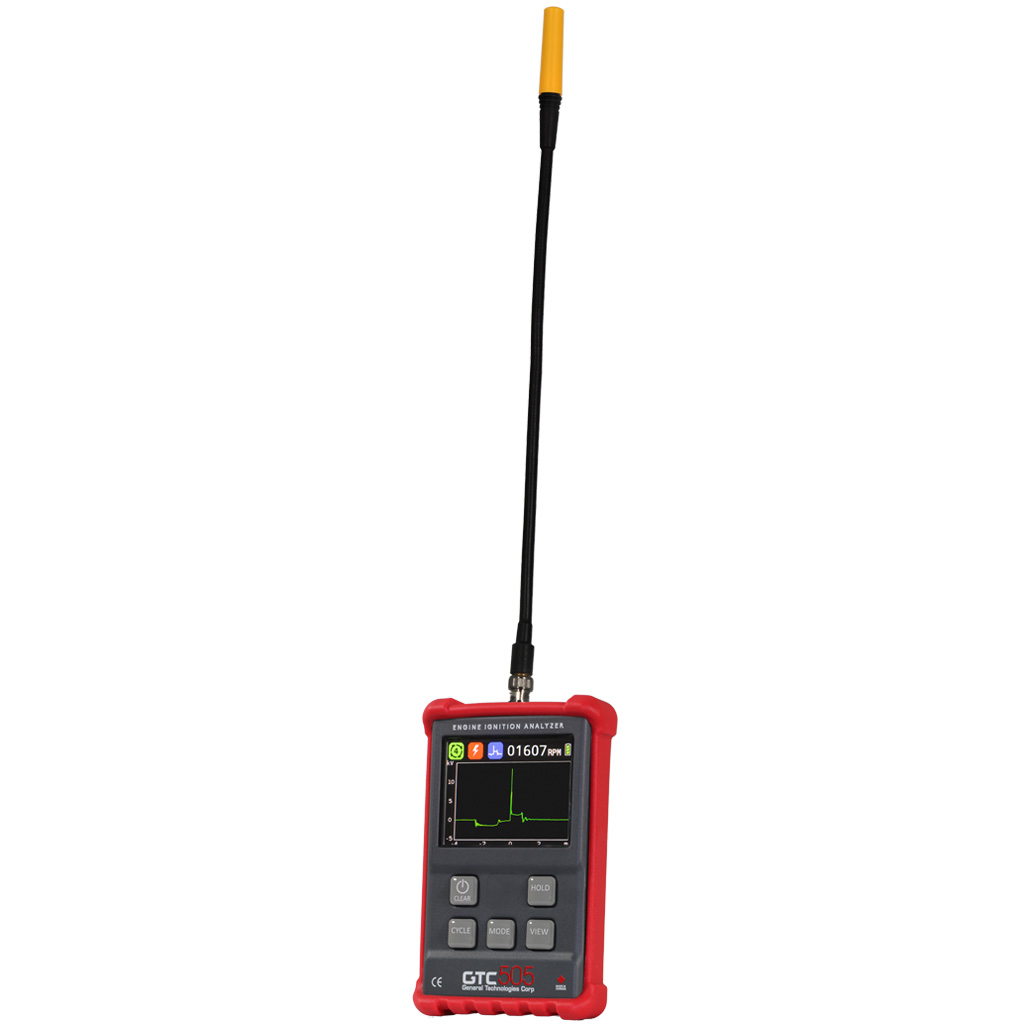

GTC GTC505m Анализатор системы зажигания

Специализированный портативный прибор GTC505m предназначен для простой и оперативной диагностики систем зажигания всех типов, включая системы со сдвоенными и индивидуальными катушками.
Позволяет быстро оценить и контролировать в режиме реального времени: сигнал вторичной цепи зажигания, пробивного напряжения и длительности искрового разряда и частоты вращения RPM. Также отображает сравнительные данные измерений пикового напряжения на катушках или проводах зажигания, длительности искрового разряда на свечах путем сравнения показателей между цилиндрами на двигателе, для обнаружения периодические проблемы, пропусков, которые очень трудно обнаружить с помощью обычных методов.
Прибор имеет литиевую аккумуляторную батарею, обеспечивающую до 8 часов автономной работы и 3,5" цветной TFT экран с яркой подсветкой и широким углом обзора.
GTC GTC505m Анализатор системы зажигания

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание
Видео (3)

Описание

Все измерения осуществляются бесконтактным методом.

Особенности:

Работа в режиме реального времени
Обнаружение сигналов вторичного напряжения (в DIS системах), и формы сигнала искрообразования (для COP систем)
Графическое представления времени искрообразования, пикового напряжения, оборотов в минуту / на искры
Сравнительные показания между цилиндрами в графике, с отображает максимальных, минимальных и средних показаний для каждого цилиндра
3,5” цветной TFT ЖК дисплей
Литий-ионная аккумуляторная батарея, обеспечивает более 6 часов рабочего времени
Соответствует строгому стандарту на падение «MIL-STD-810»

Быстрое подключение:

Подключите подходящий датчик к гибкому зонду

Выберите 2-х, 4-х тактный двигатель или отработку искры

Выберите тип измерения и формат графика

Поместите датчик сверху модуля зажигания или датчик провода на провод свечи зажигания

GTC505 автоматически обнаружит и отрегулирует все параметры для обеспечения точных измерений и четкости графиков

Отображение сигнала вторичной цепи зажигания Уникальный режим диаграммы обнаружение сбоев и осечек Сравнительные наборы значений
(мин., среднее и макс.) между цилиндрами

Аналоговый и цифровой экран с максимальными и минимальными значениями

Режим работы 2-х, 4-х тактных и с искровым зажиганием двигателях
Отображает время искрового разряда, время горения искры,
время нарастания высокого напряжение,
обороты и пиковое напряжение зажигания

Режимы: графика, аналоговые, цифровые значения Заряд батареи

Будет полезен при поиске и устранения неисправностей:

Не заводиться

Пропуски зажигания

Периодические проблемы с запуском

Неисправности первичной и вторичной цепей

Загрязненные или поврежденные свечи

Поврежденные высоковольтные провода

Технические характеристики

Дисплей: 3.5" TFT (320x240 пикселей)

Позволяет диагностировать системы зажигания типа: магнето, с распредителем, DIS, катушки с распределителем, индивидуальные катушки и т.д.

Двигатели: 2, 4-х тактные и DIS

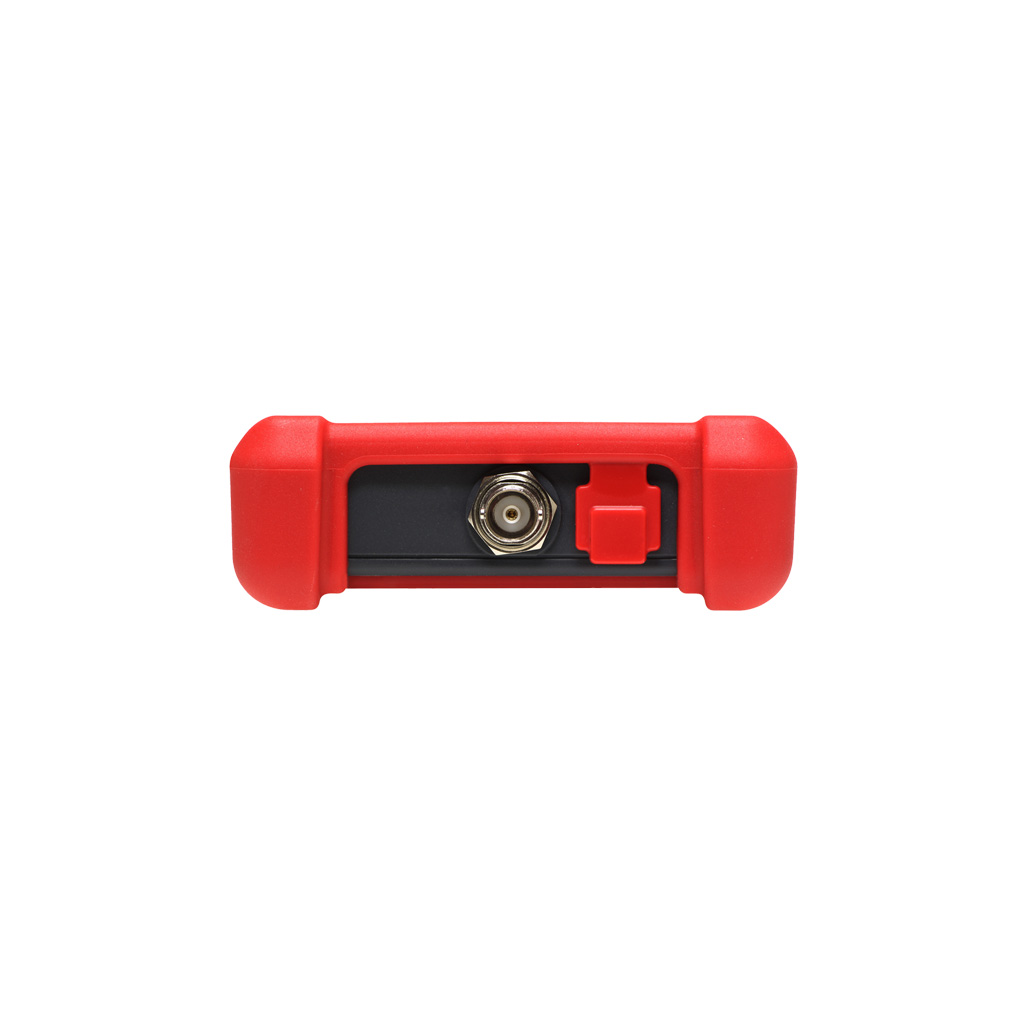

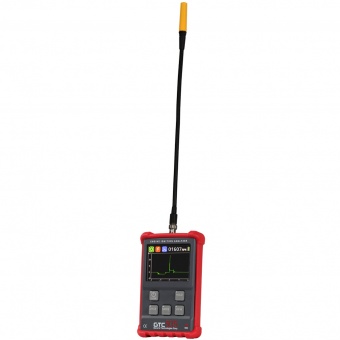

Зонд: 12" (30 см) в длину с коаксиальным BNC разъемом датчика

Датчик для катушек на штекера: Активный тип, 14 мм х 52 мм

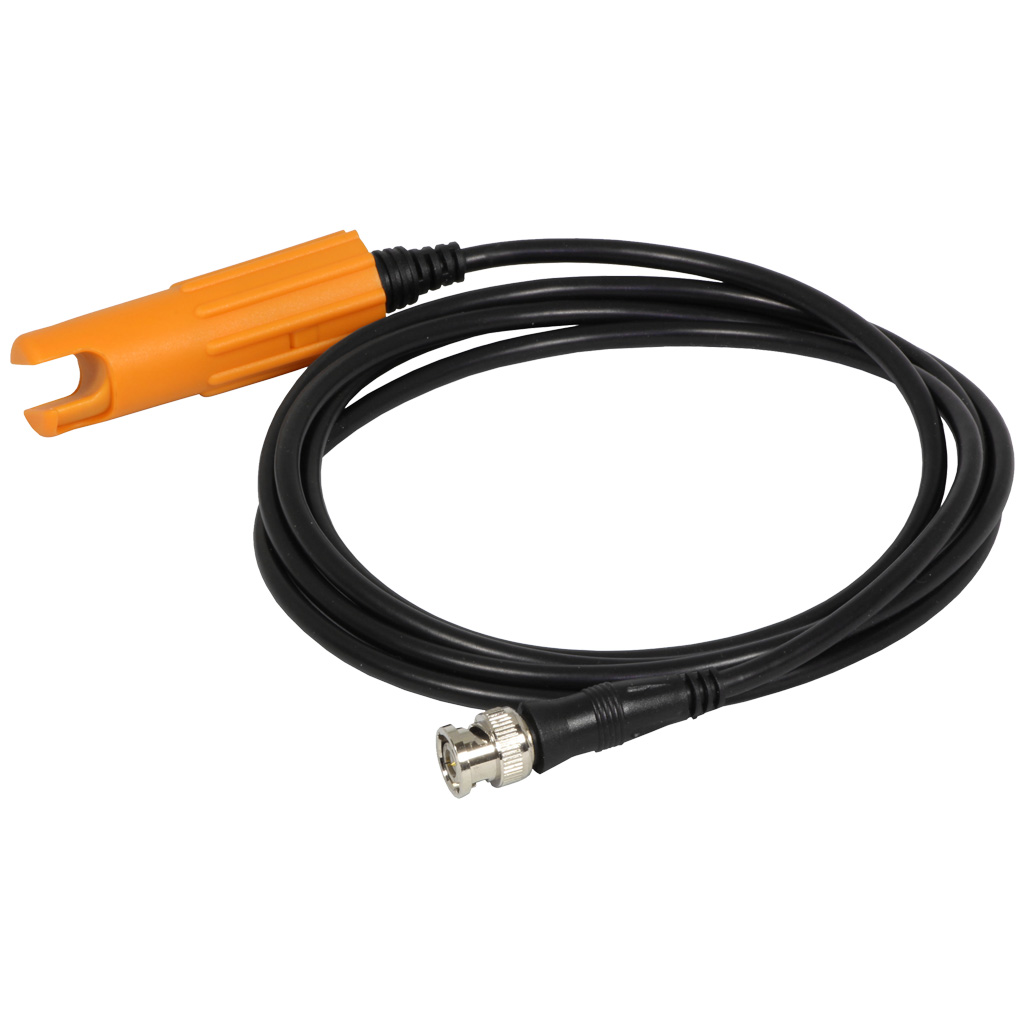

Датчик на высоковольтный провод: Экранированный емкостного типа, 35x13x13 мм, с отверстием 8,5 мм

Разъем USB-micro: 5,0 V, максимум 500 мА

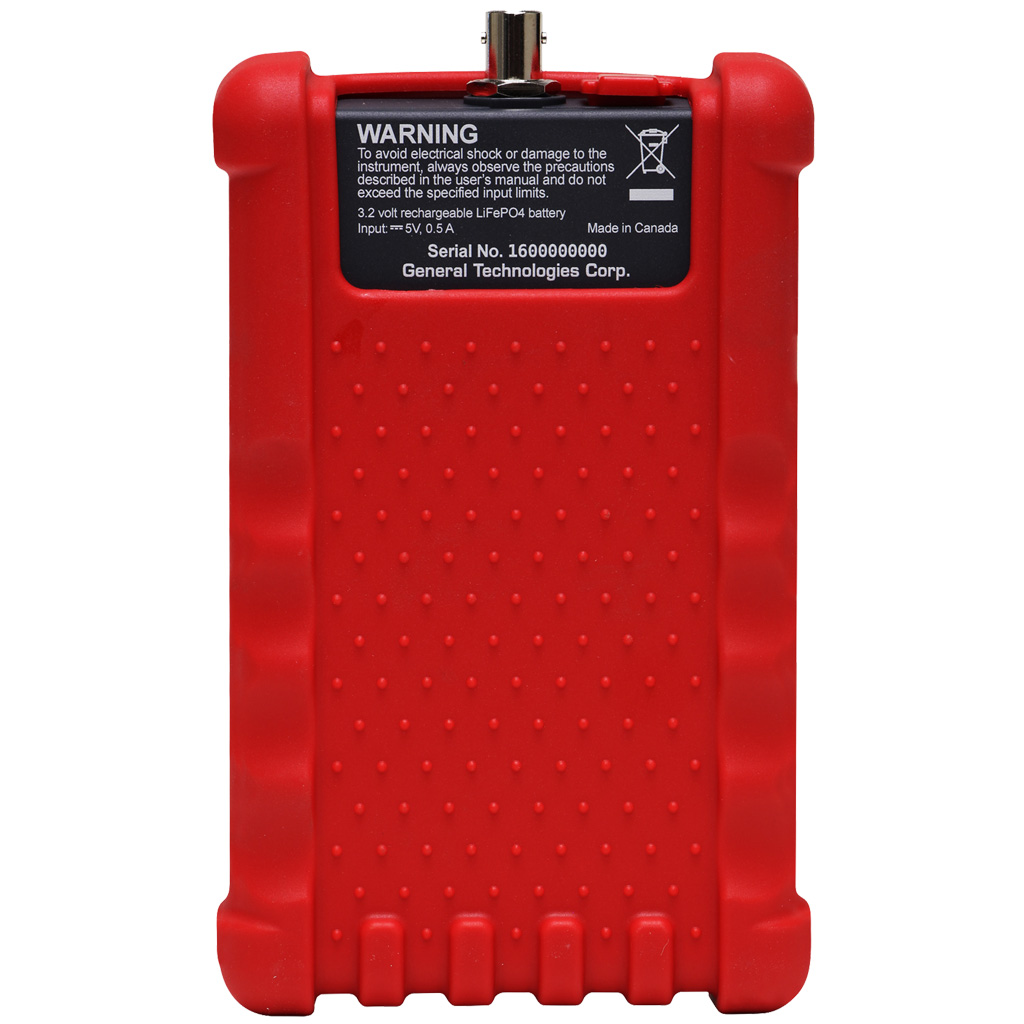

Внутренний источник питания: 1500 мА / ч перезаряжаемая батарея LiFePO4

Срок службы батареи: 6+ часов рабочего времени, с полностью заряженной батареей

Автоматическое выключение питания

Размеры: 165 мм х 124 мм х 36 мм (без зонда или кабеля)

Вес: 920 г

Обороты RPM
120 - 19999
Resolution: 1 RPM
Accuracy: ±0.5% + 1 LSD

Spark (peak) voltage
Range: 0 to 50 kV
Resolution: 0.1 kV
Repetitivity: ±0.2 kV

Spark burn (firing) time
Range: 0 to 10.0 mS
Resolution: 0.1 mS
Accuracy: ±0.1 mS + 1 LSD

Ignition primary current ramp time (COP mode)
Range: 0 to 10.0 mS
Resolution: 0.1 mS
Accuracy: ±0.1 mS + 1 LSD

Dwell time (spark plug wire)
range: 0 to 10.0 mS
Resolution: 0.1 mS
Accuracy: ±0.1 mS + 1 LSD

Сфера применения:
Автомобили, Грузовики, Лодки, Газонокосилки, Бензопила, Генераторы, Судовые двигатели, Мотоциклы и т.д.GTC GTC505m Анализатор системы зажигания

Документы

GTC505BR-EN_1802 Размер: 563 кб

GTC505EMN-EN Размер: 859 кб
