ПКТУ – пост контроля тока утечки с корпуса троллейбуса

Метрологические характеристики

Измеряемый параметр

Диапазон измерения или предел измерения

Максимальная погрешность средства измерения

Ток утечки, мА

от 0,1 до 15

± 0,5% от верхнего предела измерений

Напряжение контактной сети, В

от 0 до 1000

± 0,5% от верхнего предела измерений

Порог срабатывания аварийной сигнализации* по схеме:

·  с глухим заземлением минусовой шины

·  с изолированной минусовой шиной

3,0 мА

1,5 мА

Технические характеристики

Наименование параметра

Значение

Степень защиты от внешних воздействий

IP65

Номинальное напряжение питания, частота

230 В, 50 Гц

Габаритные размеры, не более:

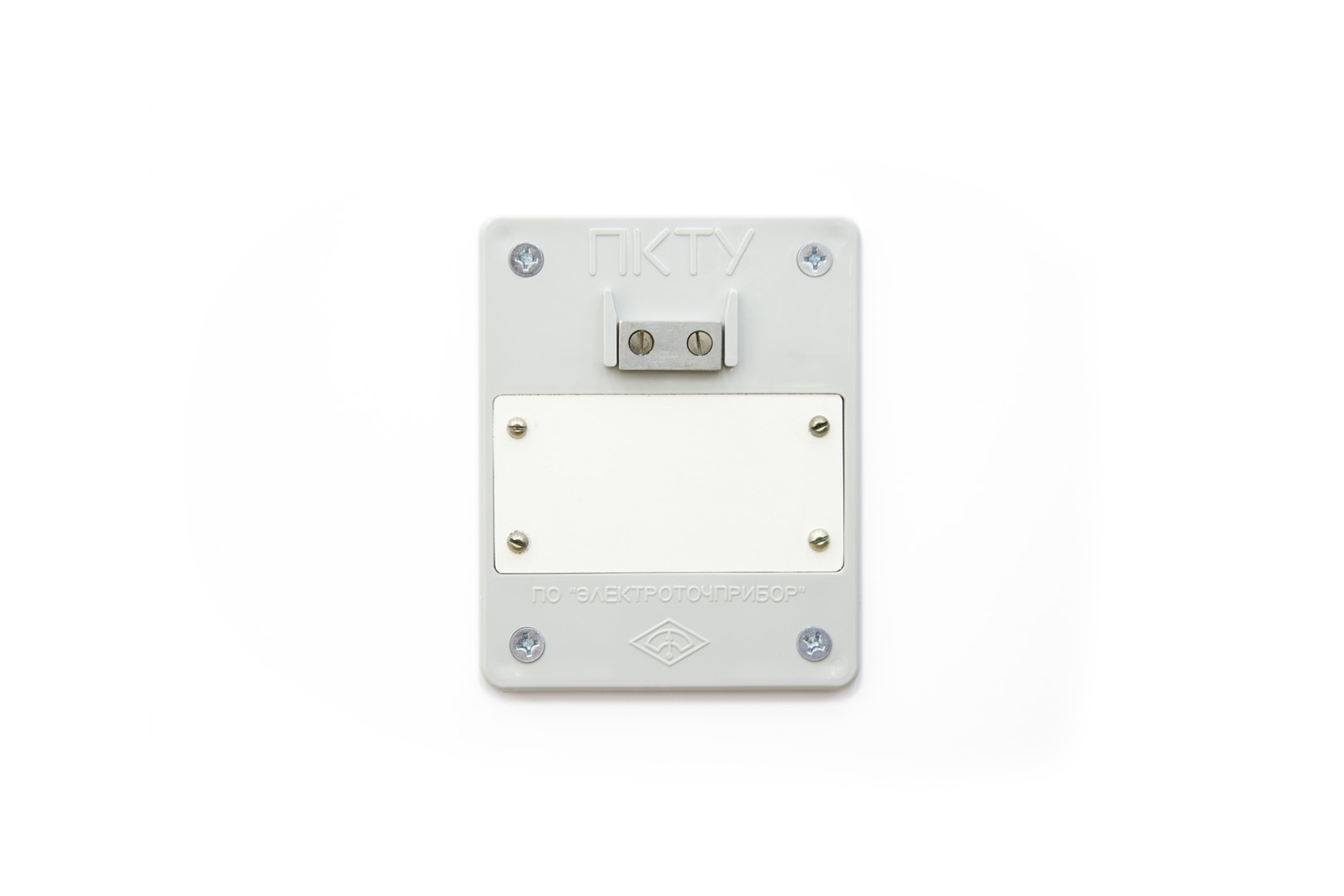

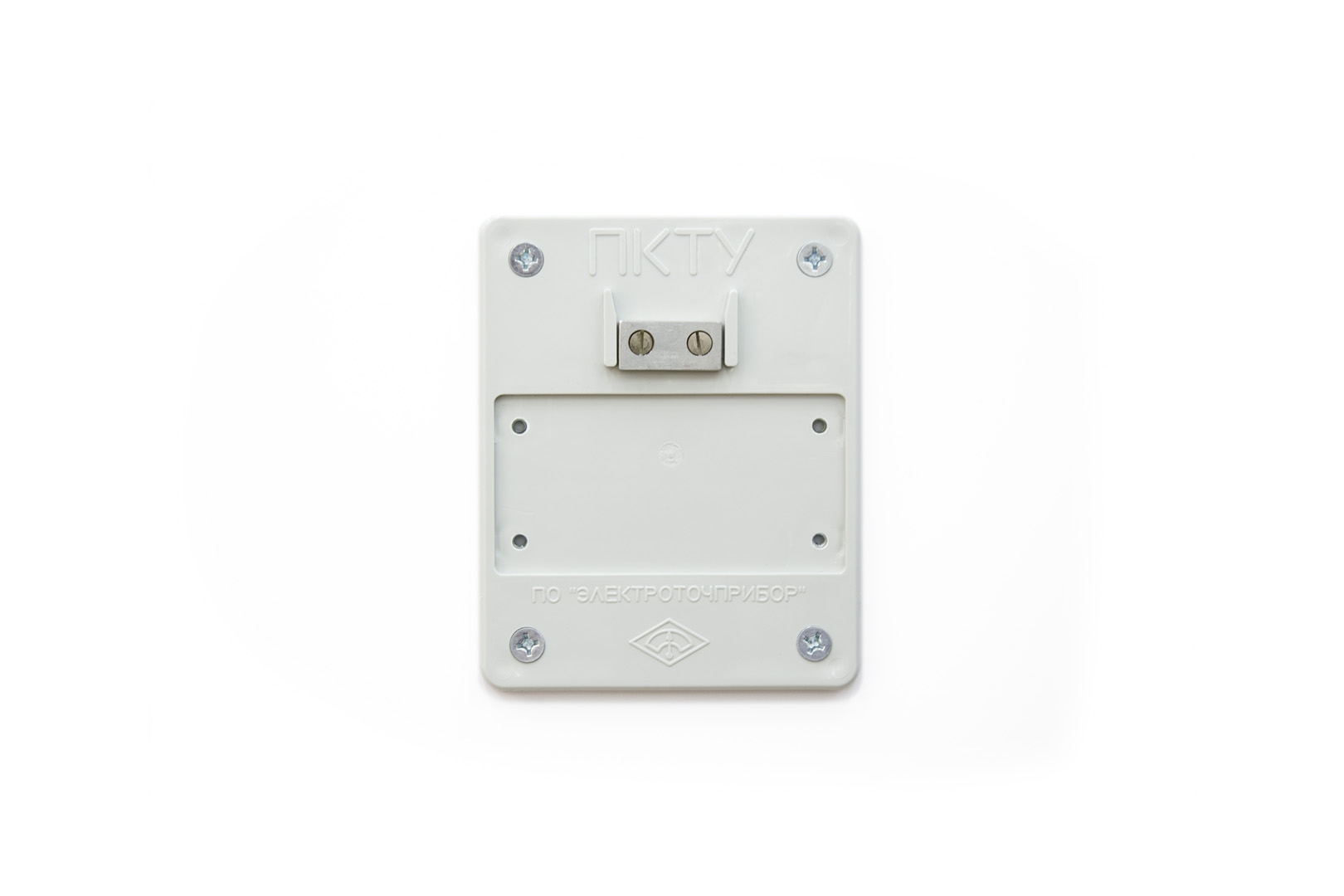

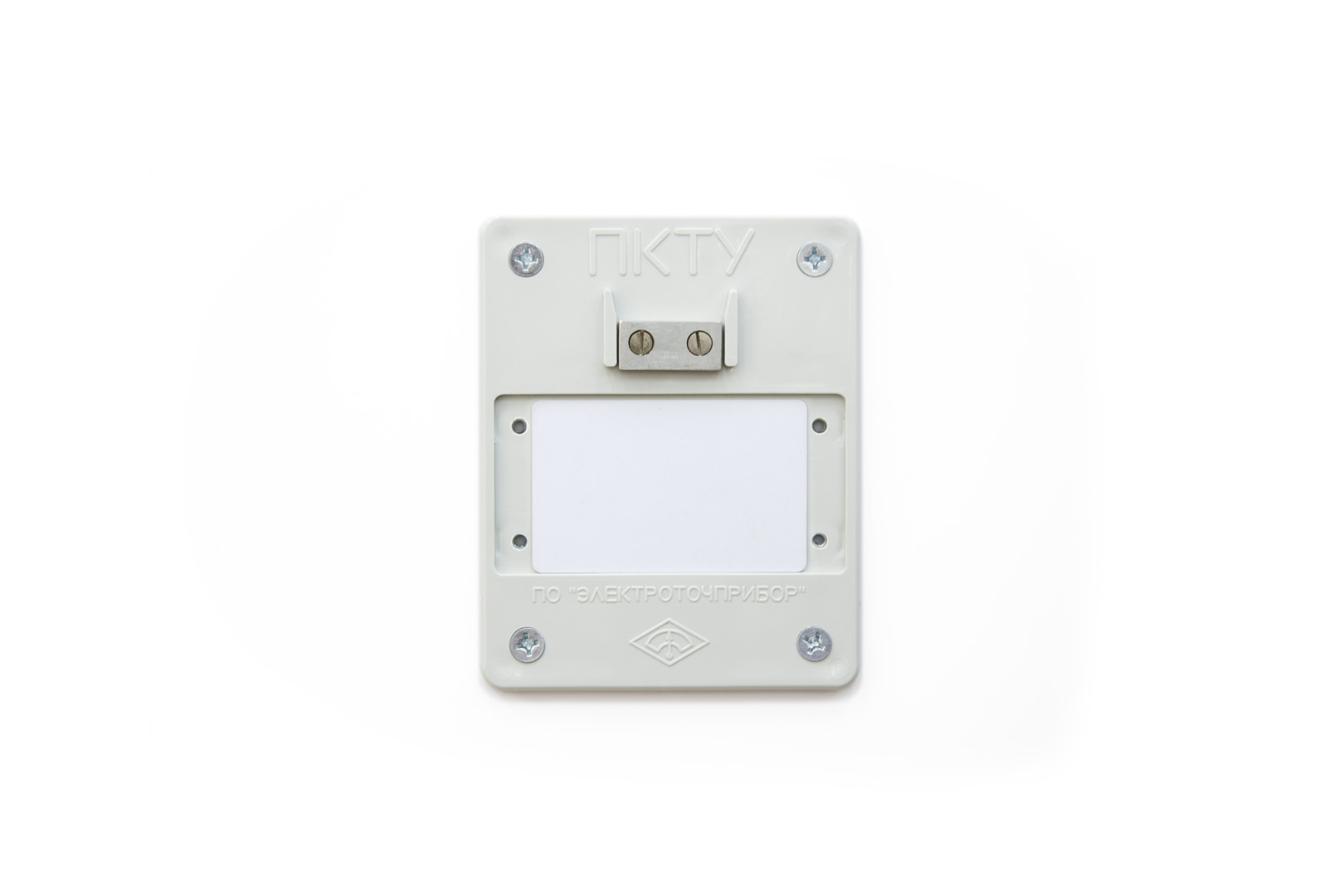

·         контактная пластина с RFID картой

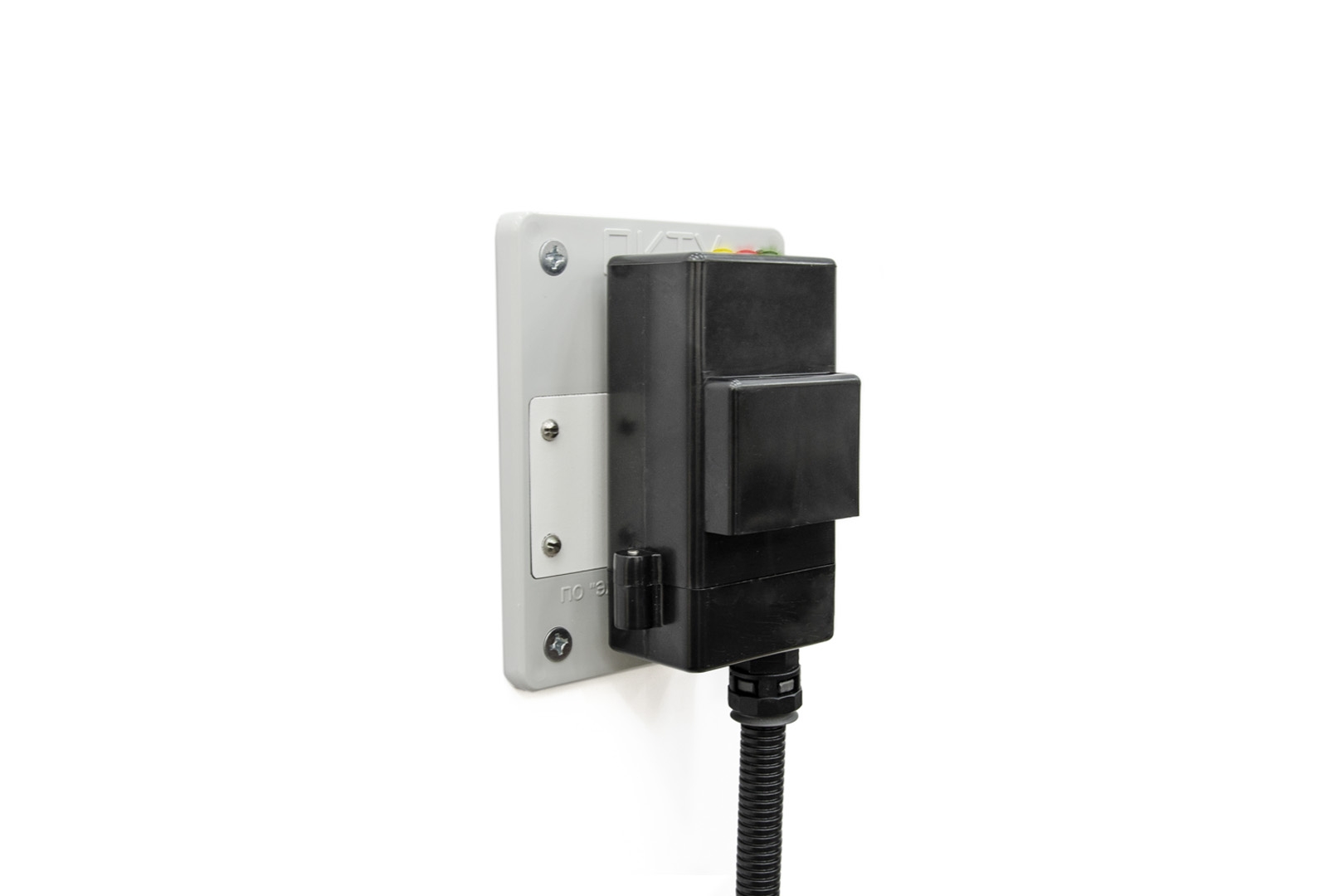

·         контактно-считывающий модуль

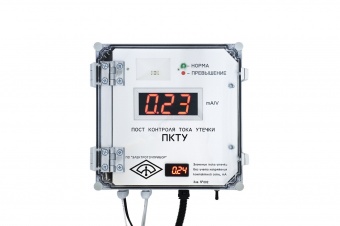

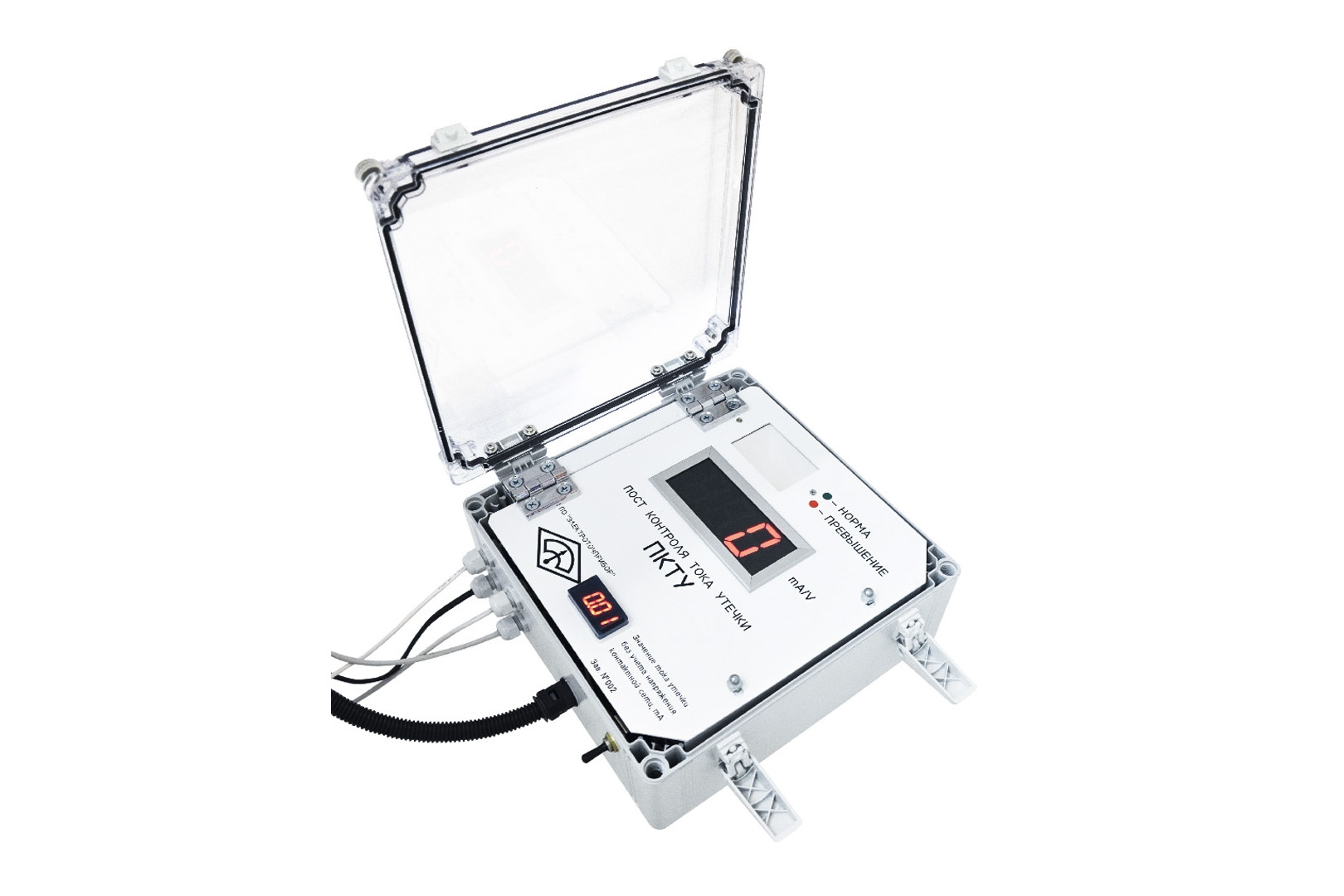

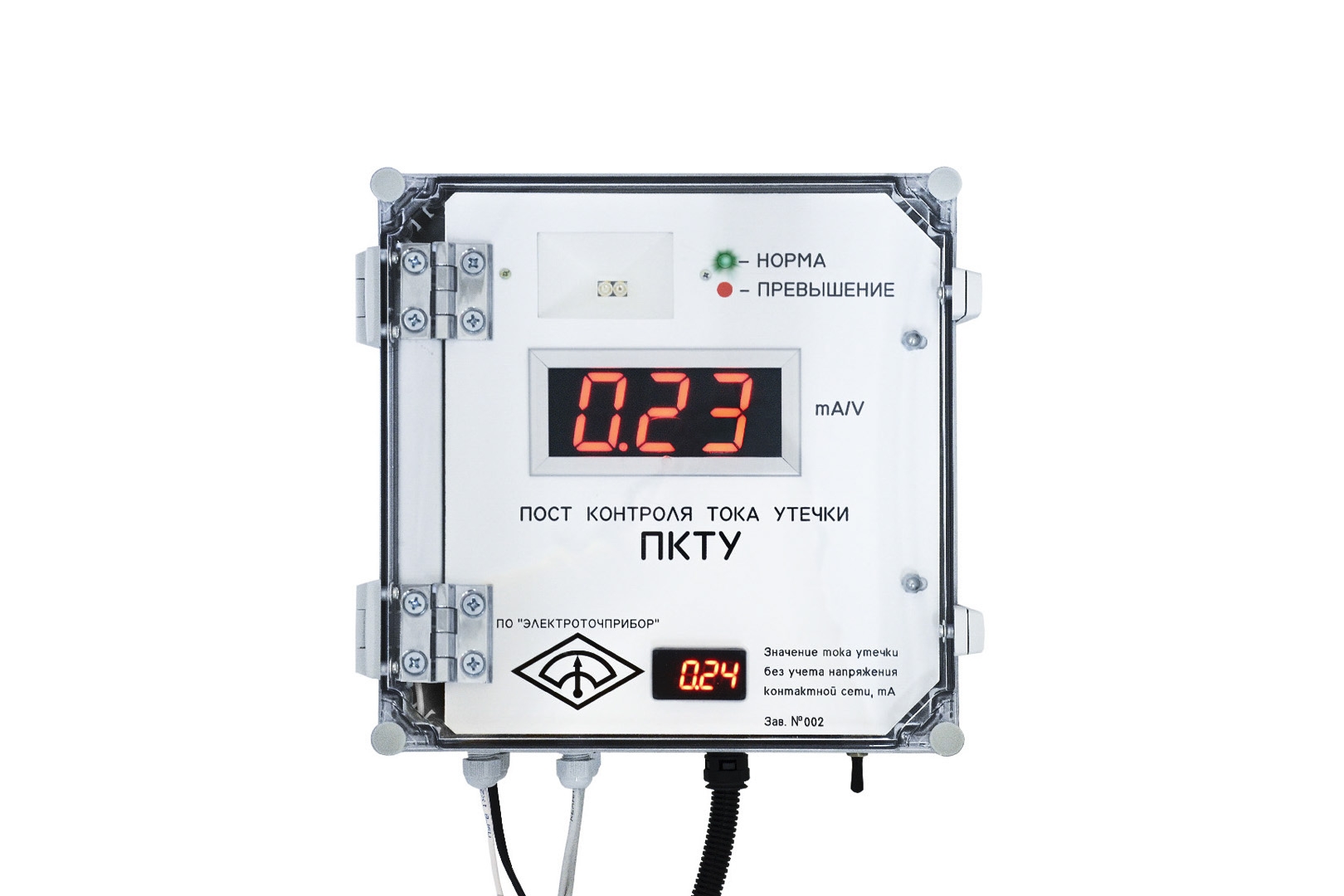

·         шкаф ПКТУ

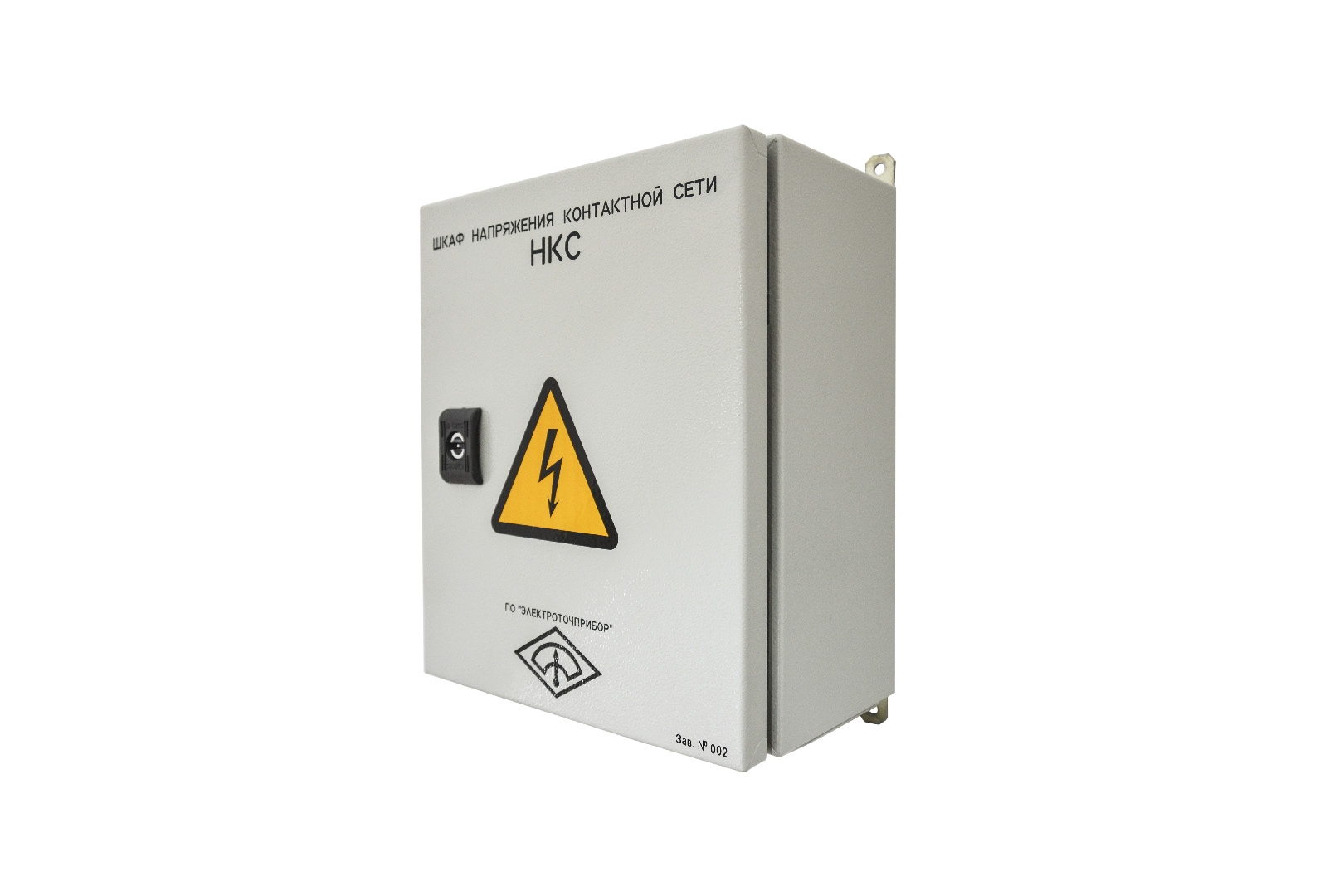

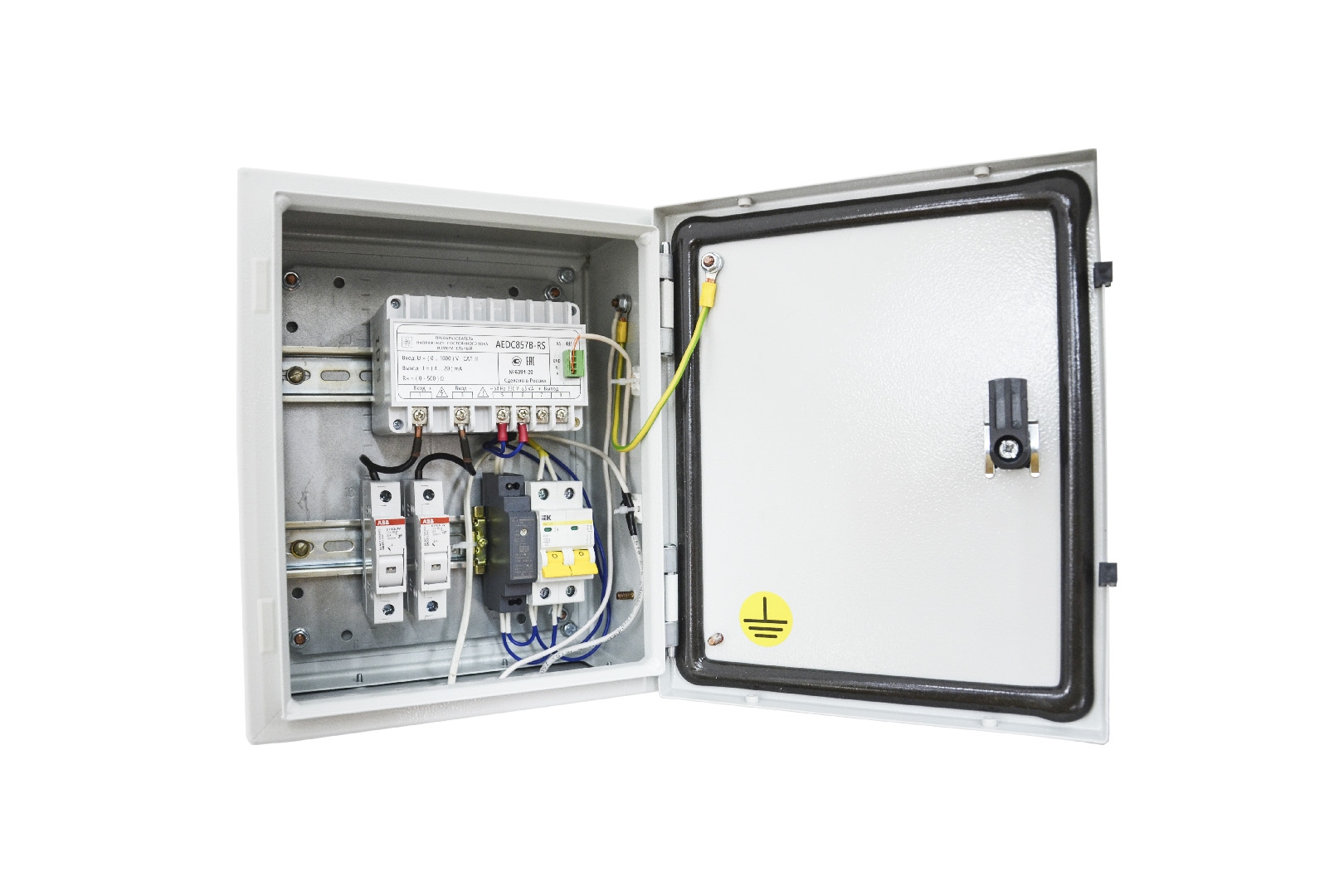

·         шкаф НКС

·         преобразователь сигналов интерфейсов USB – RS485

 150 х 120 х 10 мм

130 х 90 х 70 мм

350 х 350 х 200 мм

300 х 300 х 200 мм

 111 х 50 х 25 мм

Масса, не более:

·         контактная пластина с RFID картой

·         контактно-считывающий модуль

·         шкаф ПКТУ

·         шкаф НКС

·         преобразователь сигналов интерфейсов USB – RS485

1 кг

1 кг

5 кг

5 кг

0,2 кг

Рабочие условия эксплуатации:

·         температура окружающего воздуха

·         относительная влажность

·         атмосферное давление

от минус 30° до плюс 65° С

до 93 % при температуре 25° С

70,0 – 106,7 (537 – 800) кПа (мм рт. ст.)
