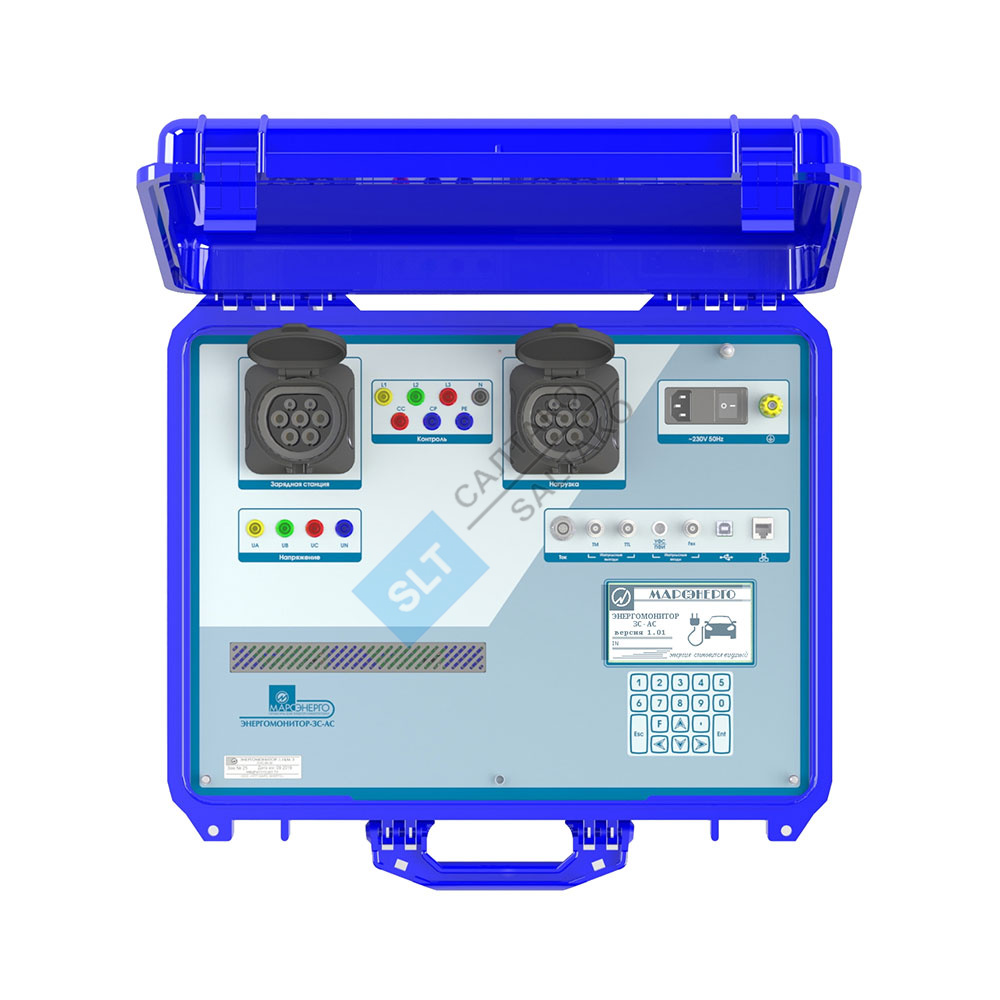

Энергомонитор-ЗС-АС

Энергомонитор-ЗС-АС

Эталонный счетчик для метрологического обеспечения зарядной станции переменного тока

Класс точности 0.05/0.1.

Назначение

Прибор в переносном исполнении предназначен для поверки зарядных станций переменного тока на местах эксплуатации.

Метрологические характеристики

№	Параметр	Диапазон	Погрешность	Модификация
1	Напряжение	30 ... 300 В	±0,02 %
2	Ток	10 мА ... 32 А 10 мА ... 80 А	±0,02 %	32 А 80 А
3	Угол	от 0° до 360°	±0,01° Абсолютная	250 А 500 А
4	Частота	от 40 до 70 Гц	±0,003 Гц Абсолютная	250 А 500 А
5	Активная мощность	max 22 кW max 44 кW	±0,05 %	32 А 63 А
6	Реактивная мощность		±0,1 %
7	Коэффициент мощности	от –1,0 до +1,0	±0,003 Абсолютная
8	Гармоники (THD)	от 2 до 50

Параметры импульсного входа/выхода

Параметр	Вход	Выход
Уровень	5...15 В	5 В
Частота макс.	36 кГц	18 кГц
Длительность	> 14 мкс	10 ± 2 мкс
Постоянная	1...999 999 999 имп./(кВт • ч)	C = 144 • 108/(Iн•Uн) имп/(Вт • ч)

Применение

Методы поверки ЗС

Метод 1. Поверка зарядной станции при работе на реальную нагрузку электромобиль или резистивную нагрузку НР-5-3.

Метод 2. Поверка ЗС с помощью источника «фиктивной» мощности и эталонного счетчика (блок-схема)

Функциональные возможности:

	Измерение гармоник 2...50
	Регистрация U(t), I(t), P(t), E(t)
	Измерение температуры окружающей среды с помощью внешнего измерителя для внесения корректирующих поправок в результаты измерений
	Коррекция встроенных часов зарядной станции с помощью внешнего сервера времени

Поддерживаемые стандарты

Структура эталонной базы для метрологического обеспечения зарядных станций DС

Комплект поставки

• Основной

• Доп. аксессуары


Энергомонитор-ЗС-AС - 1 шт.
Эталонный счетчик (класс точности 0.05, 0.1)



Флеш-накопитель с ПО «Энергомонитор-ЗС-AС» – 1 шт.




Устройство фотосчитывающее УФС-Э - 1 шт.




Нагрузка резистивная НР-5-3




Вычислитель погрешности ВП-3.1 с адаптером питания




Адаптер для калибровки эталонного счетчика




МКВ-02Ц
Модуль коррекции времени



Измеритель параметров микроклимата




Блок интерфейсный




ПК с ПО «Энергомонитор-ЗС»




Комплект кабелей




Документация
Руководство — 1 экз.



Транспортная тара
