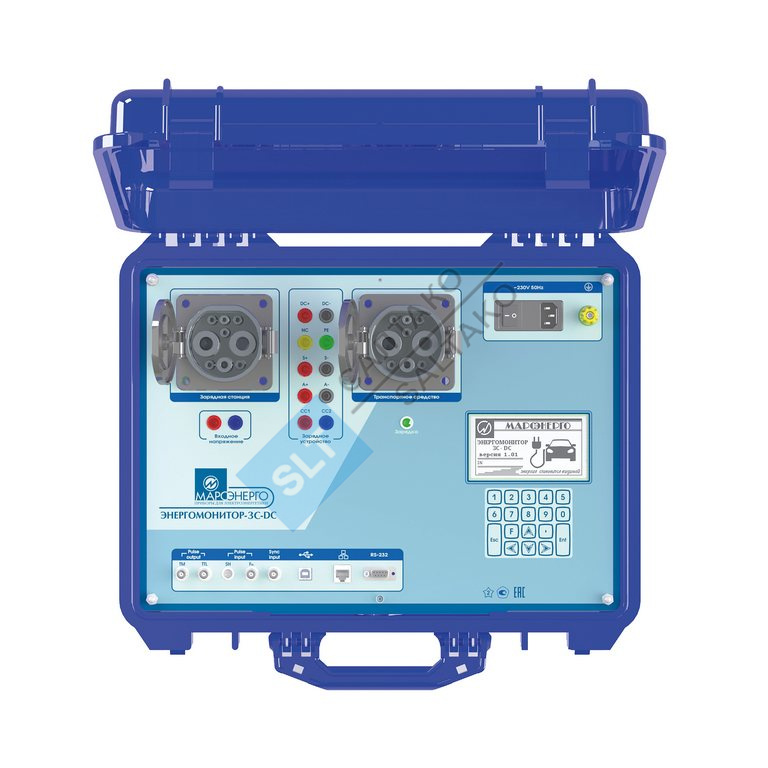

Энергомонитор-ЗС-DС

Энергомонитор-ЗС-DС

Эталонный счетчик для метрологического обеспечения зарядной станции постоянного тока

Класс точности 0.05/0.1.

Назначение

Прибор в переносном исполнении предназначен для поверки зарядных станций постоянного тока на местах эксплуатации.

Метрологические характеристики

№	Параметр	Диапазон	Погрешность	Модификация
1	Напряжение	30 ... 1000 В	±0,02 % / ±0,05 %
2	Ток	1 ... 250 А 1 А ... 500 А	±0,02 % / ±0,05 %	250 А 500 А
3	Мощность/энергия	max 38 кW max 170 кW	±0,1 % / ±0,05 %	250 А 500 А

Технические характеристики

Параметр	Значение
Электропитание от сети переменного тока	195 ... 253 В 47...63 Гц
Потребляемая мощность по цепи переменного тока	не более 100 ВА
Габариты, не более	200 × 400 × 500 мм
Масса, не более	15 кг
Диапазон рабочих температур	–10 ... +50 °С

Применение

Методы поверки ЗС

Метод 1. Поверка зарядной станции при работе на реальную нагрузку электромобиль или резистивную нагрузку НР-10-1.

Метод 2. Поверка ЗС с помощью источника «фиктивной» мощности и эталонного счетчика (блок-схема)

Функциональные возможности:

	Измерение пульсаций напряжения
	Регистрация U(t), I(t), P(t), E(t)
	Измерение температуры окружающей среды с помощью внешнего измерителя для внесения корректирующих поправок в результаты измерений
	Коррекция встроенных часов зарядной станции с помощью внешнего сервера времени

Поддерживаемые стандарты

Структура эталонной базы для метрологического обеспечения зарядных станций DС

Комплект поставки

Энергомонитор-ЗС-DС - 1 шт.
Эталонный счетчик (класс точности 0.05, 0.1)



Флеш-накопитель с ПО «Энергомонитор-ЗС-DС» – 1 шт.




Устройство фотосчитывающее УФС-Э - 1 шт.




Нагрузка резистивная НР-10-1-DC




Адаптер для калибровки эталонного счетчика




МКВ-02Ц
Модуль коррекции времени



Измеритель параметров микроклимата




Блок интерфейсный




ПК с ПО «Энергомонитор-ЗС»




Комплект кабелей




Документация
Руководство — 1 экз.



Транспортная тара
