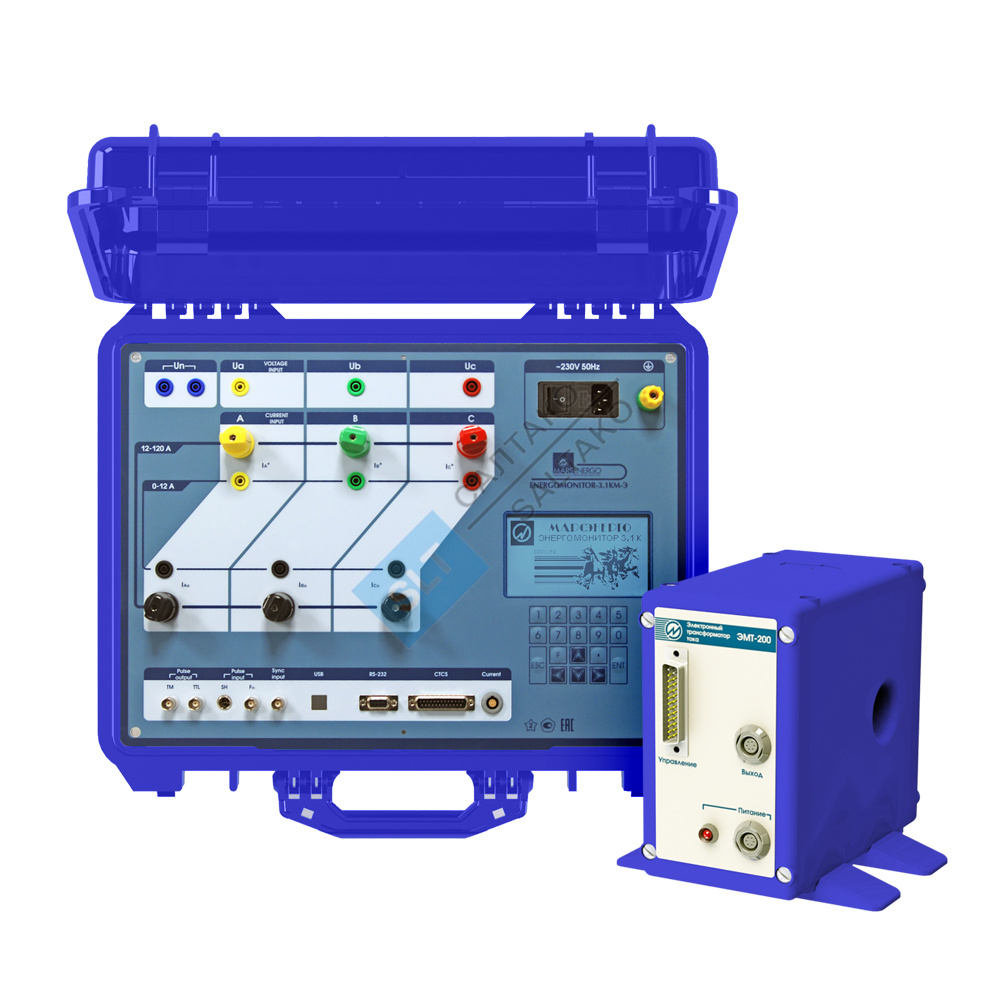

Эталонный многофункциональный прибор Энергомонитор-3.1КМ совместно с электронным трансформатором тока ЭМТ-200/ЭМТ-500

Назначение

Обеспечивает поверку зарядных станций постоянного тока (1) на местах эксплуатации как единого устройства или приборов учета из состава зарядной станции (ЗС) отдельно (2) в соответствии с приказом Минпромторга от 29 апреля 2022 года N 1776 «Об утверждении технических характеристик оборудования стационарной автомобильной зарядной станции публичного доступа, обеспечивающей возможность быстрой зарядки электрического автомобильного транспорта (с изменениями на 5 апреля 2024 года)».

Особенности ЭМТ-200/ЭМТ-500

Конструкция имеет два исполнения:

1. Проходной ТТ для подключения к зарядной станции с соединительными устройствами стандартов CCS2; GB/T

2. Шинный ТТ для поверки счетчиков постоянного тока, укомплектованных  шунтом (в составе поверочной установки с источниками тока и напряжения)

Применение

Метрологические характеристики комплекта Энергомонитор-3.1КМ + ЭМТ-200/500

№	Параметр	Диапазон	Погрешность	Модификация
1	Напряжение Номиналы напряжения: 10, 30, 60, 120, 240, 480, 800 В	10 ... 1000 В	±0,02 % / ±0,05 %
2	Ток* Номиналы тока: 1, 2, 10, 20, 100, 200 (500) А	0,1 ... 250 А 0,1 ... 500 А	±0,02 % / ±0,05 %	ЭМТ-200 ЭМТ-500
3	Мощность	0.01...250 кВт 0.01...500 кВт	±0,05 % / ±0,1 %	ЭМТ-200 ЭМТ-500

* Две модификации по диапазону измерения тока

Технические характеристики ЭМТ-200/500

Параметр	Значение
Коэффициент преобразования номинальный	от 1.33 до 133 А/В
Выходное напряжение макс.	1.875 В
Погрешность преобразования	±0.05%/±0.02%
Электропитание от сети переменного тока (через внешний адаптер)	195...253 В 47...63 Гц
Потребляемая мощность по цепи переменного тока	не более 100 ВА
Габариты, не более	161 × 85 × 144 мм / 305 × 200 × 120,5 мм
Масса, не более	3 кг / 5 кг
Диапазон рабочих температур	–10 ... +50 °С

Комплект поставки

Эталонный прибор «Энергомонитор-3.1КМ»



Электронный трансформатор тока ЭМТ-200/500



Источник тока 200 А / 500 А DC




Источник напряжения 1000 В DC




Фотосчитывающее устройство




Внешний аккумуляторный блок питания




Поверочная установка для счетчиков DС




ПК с ПО «Энергомонитор-ЗС»




Комплект кабелей




Руководство



Упаковка
