ОСЦИЛЛОГРАФ AUTOSCOPE IV

количество аналоговых входов

8

Количество каналов осциллографа

1, 2, 4, 8 (по выбору).

разрешение АЦП

12 бит

Диапазон измеряемого напряжения

±6 / 30 V ― 1-4й аналоговые входа;
±60 / 300 V ― 5-6й аналоговый вход,
1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10;
±6 V ― 7-8й аналоговые входа.

Максимальная частота оцифровки на канал

в 1-но канальном режиме ― 12,5 MHz;
в 2-х канальном режиме ― 5,0 MHz;
в 4-х канальном режиме ― 2,5 MHz;
в 8-ми канальном режиме ― 1,25 MHz.

Режим оцифровки

непрерывный поток

Входное сопротивление

1 MΩ

Дополнительные возможности

свободное переключение входных каналов
(возможность подключения канала
осциллографа к любому из физических входов
"налету")

количество входов цифрового анализатора

9

диапазон входного напряжения для цифрового анализатора

0…5,5V

Режимы

2-х, 4-х, 8-и канальный анализатор

Максимальная частота оцифровки на канал

в 2-х канальном режиме ― 100 MHz;
в 4-х канальном режиме ― 50 MHz;
в 8-ми канальном режиме ― 25 MHz.

Входное сопротивление

10 kΩ.
> 1 MΩ при напряжениях (0…5 V);
510 Ω при выходе за диапазон

максимальный обеспечиваемый со стороны устройства поток данных

25MB/s

ток потребления

рабочий режим: не более 350mA
режим ожидания: не более 60mA

Основные возможности

режим отображения + запись + измерения в реальном масштабе времени одновременно

количество каналов аналогового осциллографа

по выбору 1, 2, 4, (8)

Параметры развертки для режима аналогового осциллографа

1-но канальный режим ― 2 μS / Div. ― 1 S / Div.;
2-х канальный режим ― 5 μS / Div. ― 1 S / Div.;
4-х канальный режим ― 10 μS / Div. ― 1 S / Div.;
8-ми канальный режим ― 20 μS / Div. ― 1 S / Div. с шагом 1-2-5.

Параметры развёртки для режима цифрового анализатора

2-х канальный режим ― 0,2 μS / Div. ― 0,2 S / Div.;
4-х канальный режим ― 0,5 μS / Div. ― 0,5 S / Div.;
8-ми канальный режим ― 1 μS / Div. ― 1 S / Div. с шагом 1-2-5.

Параметры детализации по напряжению
(только для режима аналогового осциллографа)

для диапазона входных напряжений ± 6 / 30 V
― 50 mV / Div. ― 5 V / Div.;
для диапазона входных напряжений ± 60 / 300 V
― 0,5 V / Div. ― 50 V / Div.;
при использовании ёмкостного датчика
― 500 V / Div. ― 50 kV / Div.

синхронизация в режиме аналогового осциллографа

по любому каналу, фронт, уровень, порог по уровню, порог по времени

количество каналов цифрового анализатора

по выбору 2, 4, 8

параметры развертки для режима цифрового анализатора

2-х канальный режим
0,2мкс/дел. ― 0,2с/дел.;
4-х канальный режим
0,5мкс/дел. ― 0,5с/дел.;
8-ми канальный режим
1мкс/дел. ― 1с/дел.
с шагом 1-2-5

синхронизация в режиме цифрового анализатора

по любому каналу, фронт

минимальное время записи
(при условии наличия свободного дискового пространства)

режим аналогового осциллографа:
1-но канальный режим (12,5MHz)
― 170 сек;
2-х и 4-х канальный режим (10MHz)
― 240 сек;
режим цифрового анализатора
― 85 сек.
С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз

максимальный размер файла

режим аналогового осциллографа
― 3GB;
режим цифрового анализатора
― 2GB

Измерительный инструментарий

max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала

Выходные форматы

бинарный файл,
графический файл в формате *.jpg,
получение жёсткой копии осциллограммы при помощи печати

Дополнительные возможности

Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов.
Функция отображения значения измеряемой физической величины.
С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла

центральный процессор

Pentium IV 2GHz

оперативная память

1GB

жёсткий диск

10GB свободного дискового пространства, режим обмена не ниже UDMA 100

оптический привод

CD-ROM для инсталляции программного обеспечения

интерфейс

USB 2.0 HI-SPEED

видео адаптер

AGP или PCI Express

Монитор

SVGA

операционная система (ОС)

Windows XP, Vista, 7, 8

Дополнительные требования

Корпус компьютера обязательно должен быть
заземлен, в противном случае возможен выход из строя прибора или компьютера. Исключение составляют мобильные компьютеры типа Notebook, питающиеся от внутренней аккумуляторной батареи при отключенном сетевом адаптере. Для нормального функционирования компьютера должны быть установлены "родные" драйвера материнской платы компьютера.
Для нормального функционирования дисковой
подсистемы компьютера, обязательно должен
быть включён режим DMA.

Наименование

Кол-во, шт.

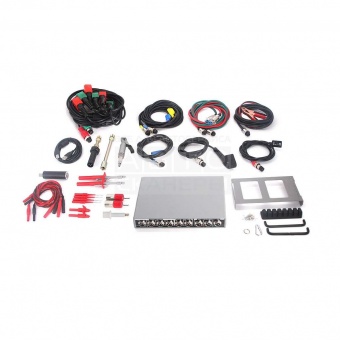

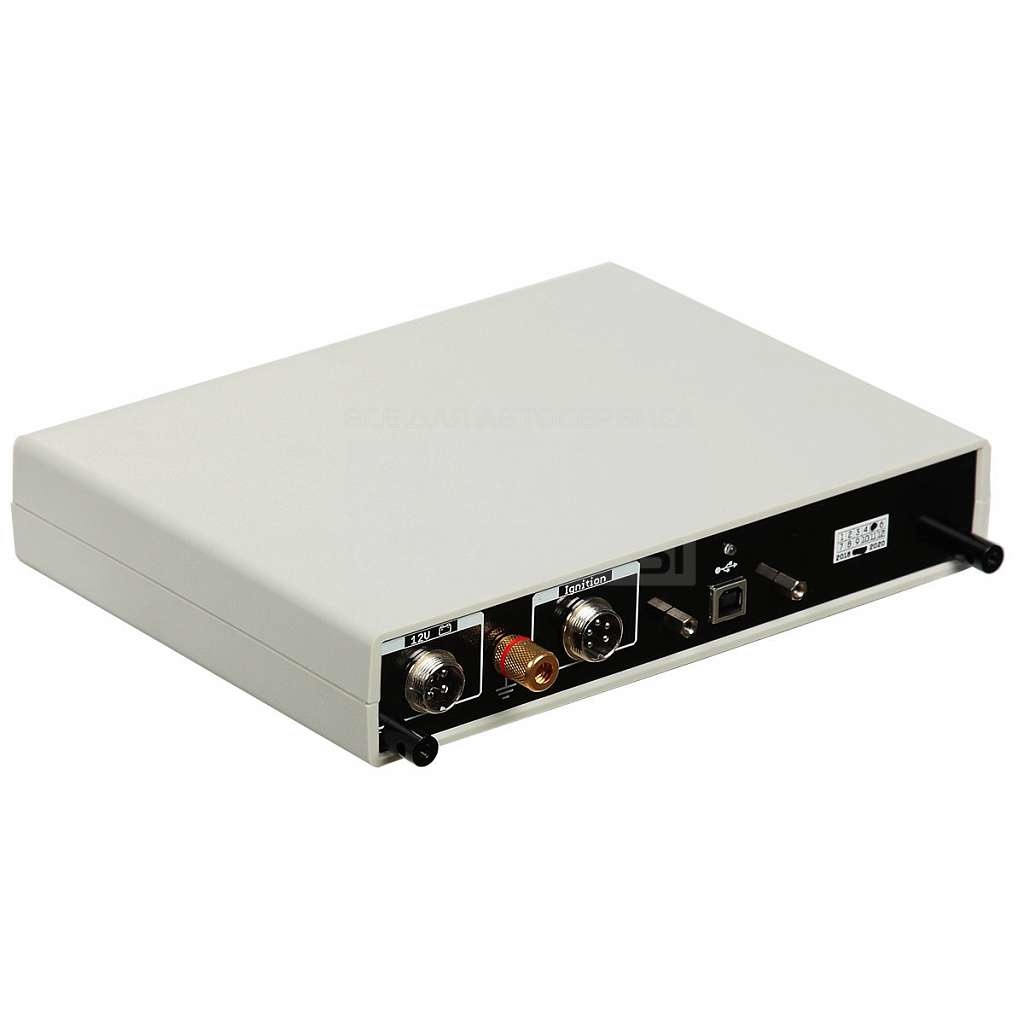

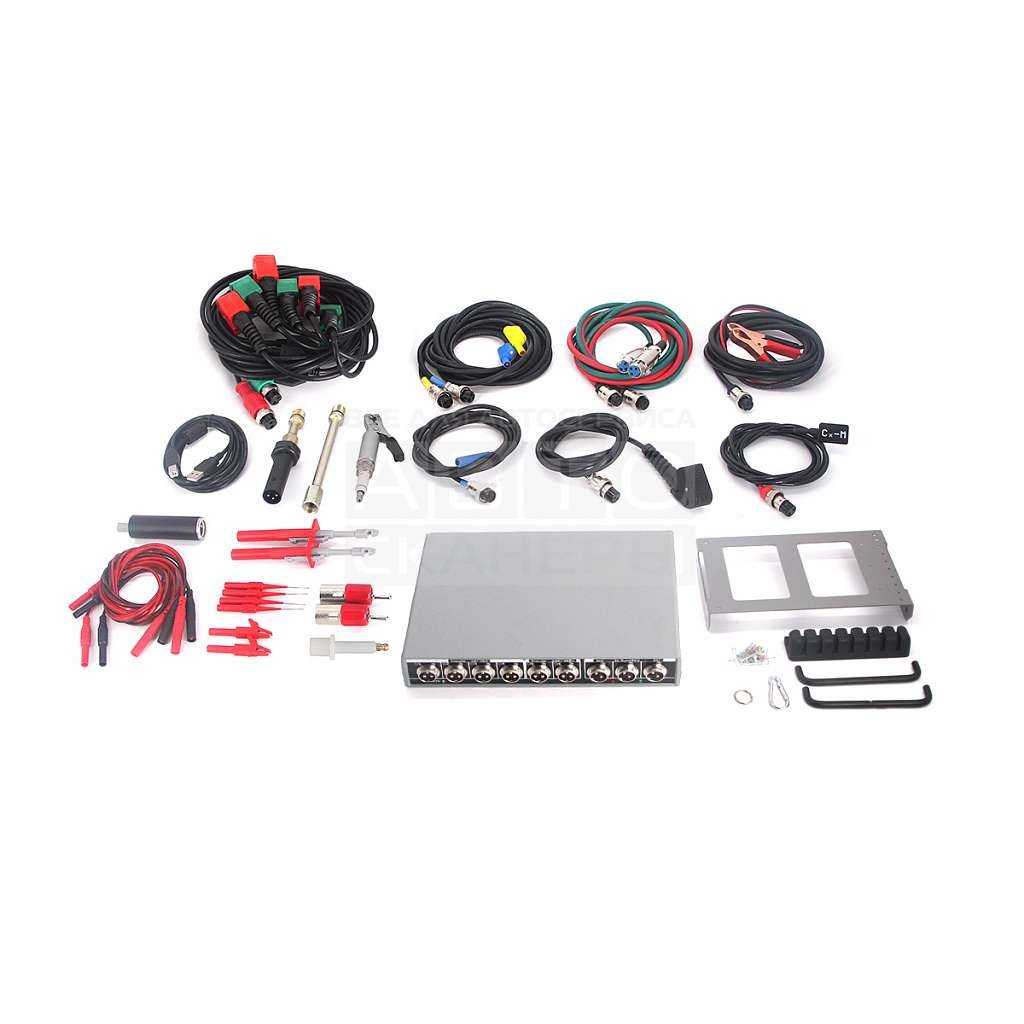

1. Электронный блок USB Autoscope IV

1

2. USB 2.0 A/B кабель

1

3. Кабель питания

1

4. Датчик первого цилиндра Sync для синхронизации по первому цилиндра

1

5. Датчик разряжения Dx (-0.85…+0.15Bar) + соединительный кабель

1

6. Датчик давления в цилиндре Px35 для диагностики механики двигателя на холостом ходу -0.95…+35 Bar;

1

7. Универсальный накладной ёмкостной датчик Cx-M

1

8. Комплект ёмкостных датчиков для диагностики DIS систем зажигания DIS Cx 6

1

9. Универсальный накладной индуктивный датчик Lx-M

1

10.Универсальный осциллографический кабель

4

11.Измерительный адаптер

4

12.Подставка-держатель прибора

1

13.PxLonger удлинитель для датчика давления в цилиндре

1

14.Spark Gap высоковольтный искровой разрядник

1

15.Пробник-игла

4

16.Пробник-зажим прокалыватель

2

17.Пробник-зажим "крокодил"

2

18.Провод-удлинитель

4

19.CD с программным обеспечением и документацией

1

20.Картонная коробка

1

1. USB Autoscope IV, питающий кабель, USB 2.0 A/B интерфейсный кабель, CD с программным обеспечением

2. Dx датчик разрежения -0.85…+0.15Bar

3. Sync датчик синхронизации

4. DIS Cx 6 комплект ёмкостных датчиков для диагностики DIS систем зажигания

5. Cx-M универсальный накладной ёмкостной датчик

6. Lx-M универсальный накладной индуктивный датчик

7. Датчик давления в цилиндре Px35 для диагностики механики двигателя на холостом ходу -0.95…+35 Bar;

8. Универсальный кабель 4 штуки

9. Измерительный адаптер 4 штуки

10. Подставка-держатель прибора

11. PxLonger удлинитель для датчика давления в цилиндре

12. Spark Gap высоковольтный искровой разрядник

13. Пробник-игла 4 штуки

14. Пробник-зажим прокалыватель 2 штуки

15. Пробник-зажим «крокодил» 2 штуки

16. Провод-удлинитель 4 штуки

Также Вы можете выбрать любую подходящую Вам комплектацию прибора. Для этого обращайтесь на электронную почту.Дополнительное оборудование для USB Autoscope

Режим аналогового осциллографа обеспечивает 8-ми 4-х 2-х или 1-но канальный подрежим. Возможно подключение любого аналогового входа к любому каналу осциллографа "на лету".

Данный режим служит для вывода на экран осциллограмм напряжений в электрических цепях датчиков и исполнительных устройств электрической и механической систем автомобиля. Позволяет обнаружить неисправности в высоковольтных и низковольтных цепях систем зажигания, определить работоспособность датчиков и исполнительных механизмов систем управления двигателем, цепей питания, генератора, стартера, и т. д.

При использовании специализированных датчиков, предусмотрена следующие возможности вывода на экран графиков:

• Разрежение во впускном коллекторе (датчик разрежения Dx).
• Давление в цилиндрах двигателя (датчик давления в цилиндре Px35). Изменения давления в топливопроводах высокого давления ТНВД дизельных двигателей (датчик AVL и согласующий адаптер).
• Ток стартера (токовые клещи APPA 32).
• Управляющие импульсы, поступающие на топливные форсунки высокого давления…

Сравнение сформированных осциллограмм с эталонными или осциллограммами типовых неисправностей может послужить основой для обнаружения и определения причин неисправностей в работе того или иного узла.

Данный режим служит для получения осциллограмм от логических (двухуровневых) цепей. При исследовании логических цепей, режим цифрового анализатора обеспечивает большую частоту сканирования и меньший размер файла осциллограммы при идентичном количестве каналов в сравнении с режимом аналогового осциллографа.

Диагностика систем зажигания производится с помощью применяемого в программе USB осциллографа программного модуля "Диагностика зажигания" на основании осциллограмм высоковольтных цепей системы зажигания.

Осциллограмма при использовании данного инструментария представляется в виде "Парад цилиндров". Кроме того выводятся на экран вычисляемые программой в реальном времени параметры:

• Частота вращения.
• Пробивное напряжение.
• Напряжение и время горения искры для каждого цилиндра индивидуально.

В качестве дополнительных параметров программа отображает изменения вращения коленчатого вала за полный цикл работы двигателя.

График разрежения во впускном коллекторе формируется с помощью датчика разрежения Dx. Предназначен для определения корректности работы газораспределительного механизма двигателя.

Для выполнения измерения достаточно заблокировать пуск двигателя (отключить систему зажигания и / или систему подачи топлива), подключить датчик разрежения к впускному коллектору двигателя и прокрутить двигатель стартером.

Выполнение данной операции при работающем двигателе можно позволяет определить уровень пульсаций давления газов в картере двигателя (оценка состояния компрессионных колец) и в выхлопной трубе (обнаружение пропусков воспламенения).

Програмный модуль "Измерение УОЗ" в реальном времени вычисляет угол опережения зажигания. Погрешность измерений минимальна, так как не зависит от точности установки меток положения коленчатого вала.

Один канал осциллографа отображает график давления в цилиндре. Верхняя мёртвая точка (ВМТ) определяется по осциллограмме как максимальный уровень давления в цилиндре.

Второй канал отображает фронт сигнала зажигания для данного цилиндра.

Сопоставляя эти данные программа вычисляет угол опережения зажигания и частоту вращения двигателя.

Для данного вида измерений применяется программный модуль "Временные параметры". Программа в реальном режиме времени вычисляет текущую длительность импульса, скважность и частоту периодического сигнала в соответствии с выбранным режимом измерений.

Программный модуль "Временные параметры" отображает параметры периодичного сигнала того канала осциллографа, по сигналу которого выбрана синхронизация.

Измерение основано на использовании программного "Относительный расход топлива". В реальном времени производится вычисление текущего расхода топлива (в процентах от максимально возможного) и частоты вращения двигателя. При работе двигателя в режиме холостого хода, фактический расход топлива минимален, и для большинства современных двигателей составляет ~2% от максимального.

Функция "Построение графиков" программы "USB Осциллограф" обеспечивает представление в виде графиков данных тестирования.

• Частота вращения двигателя.
• Ускорение / торможение двигателя.
• Длительность импульса впрыска.
• Относительный расход топлива.
• Скважность сигнала / действующее напряжение (применяется для определения положения исполнительных механизмов системы управляемых сигналами ШИМ, например, клапан холостого хода).
• Частота следования импульсов (датчики расхода воздуха, датчики давления во впускном коллекторе)…
