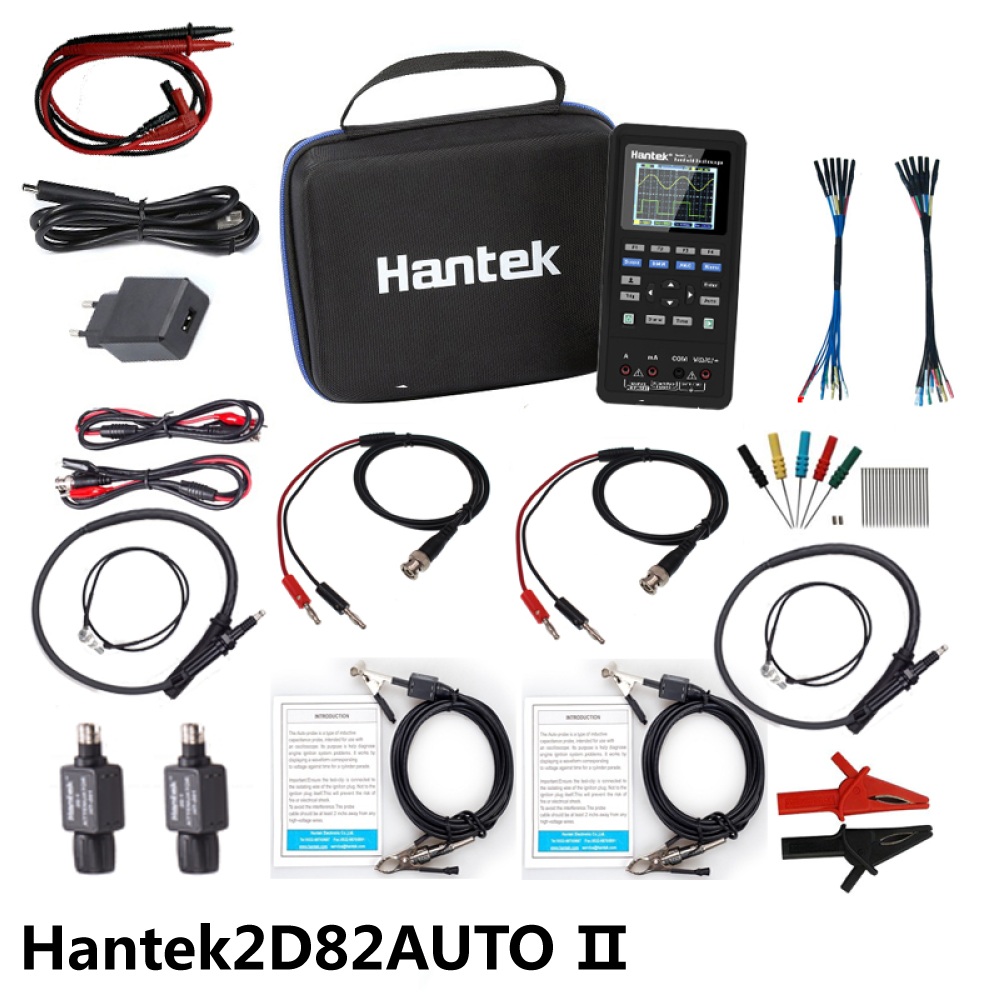

Осциллограф Hantek для диагностики автомобилей серия Hantek2D82AUTO

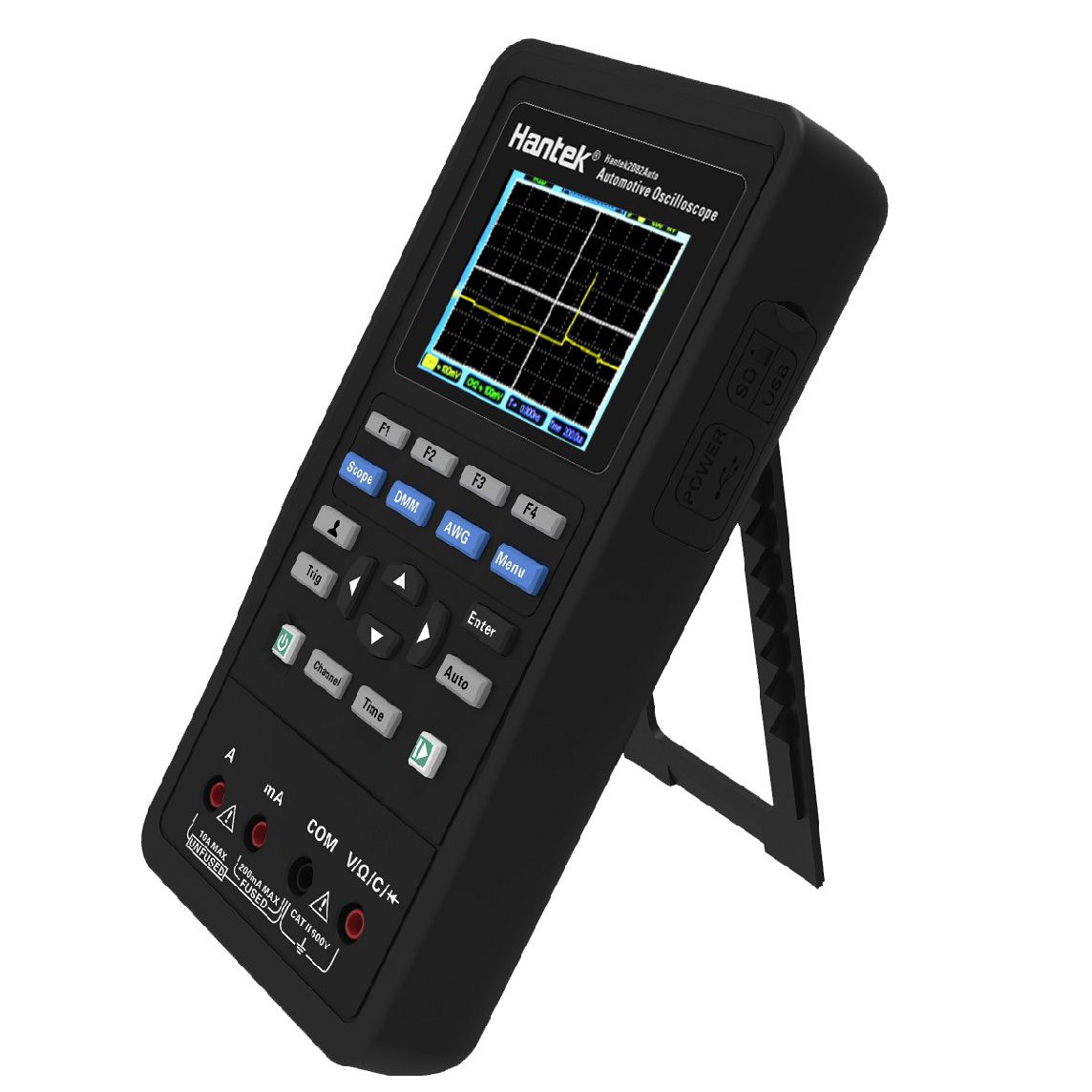

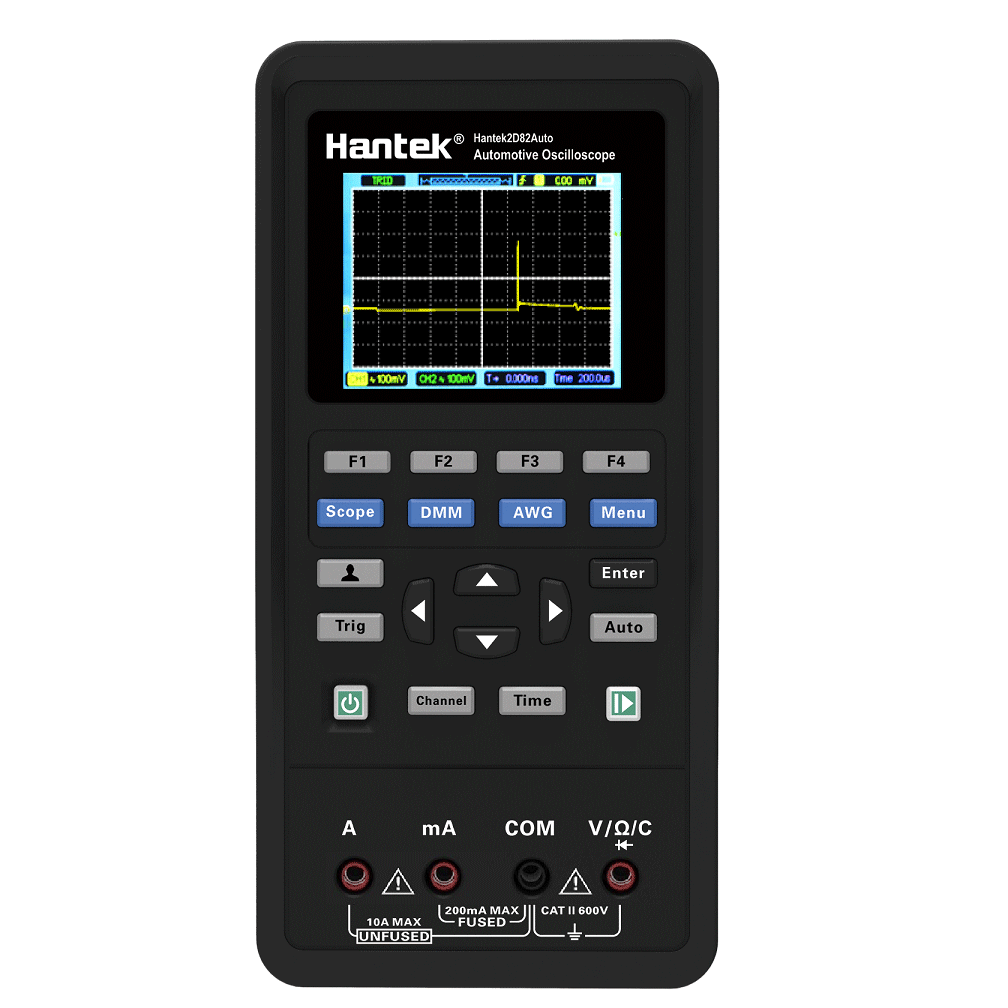

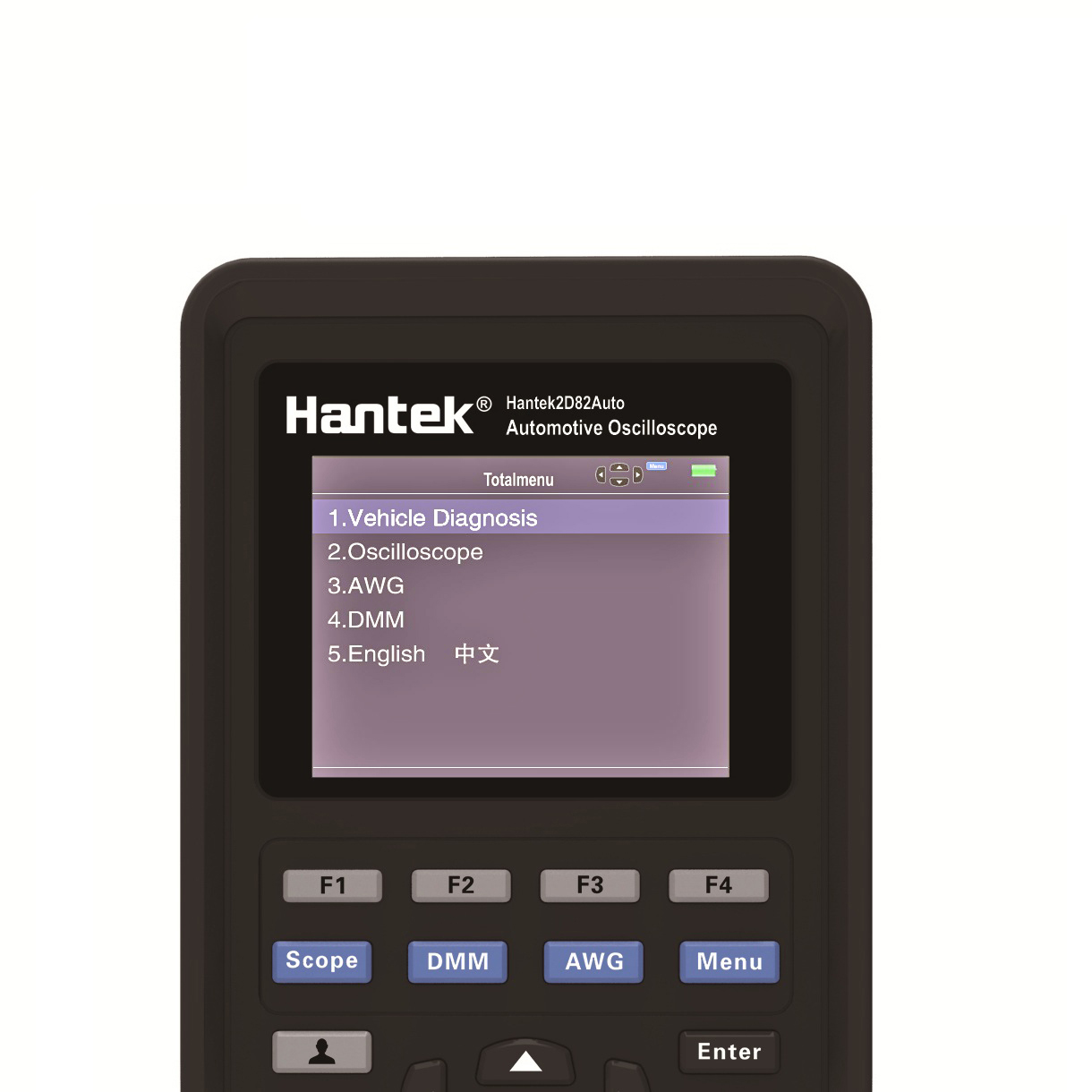

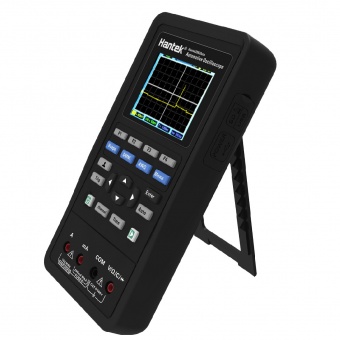

Абсолютно новый портативный осциллограф серии Hantek2000, он продолжает компактную и легкую концепцию, но с новым поколением многофункционального тестера 4 в 1: автомобильная диагностика, осциллограф, источник сигнала и мультиметр; Небольшой объем некоммерческого захвата одной рукой; Подвесная стойка была разработана для поддержки регулировки под разными углами; Сверхнизкое энергопотребление, интерфейс зарядки типа C, каждые 2 часа зарядки аккумулятора позволяют работать один полный день или два месяца в режиме ожидания; Цветной ЖК-экран высокой четкости, четкий и деликатный; Минималистичный дизайн клавиатуры упрощает работу, прост в использовании.

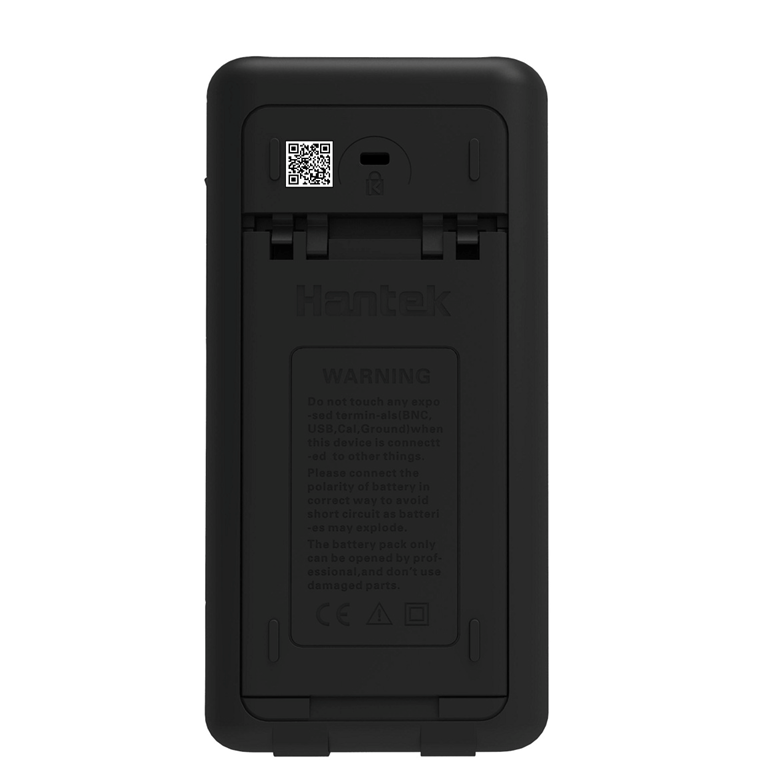

Благодаря более чем 80 видам тестирования автомобилей и сканированию QR-кода на задней панели устройства можно открыть файлы видеоподсказки, чтобы показать вам, как тестировать автомобили.

Особенности:

• Первые тестовые проекты:  уровень вакуума во впускном коллекторе и зажигание, уровень вакуума и зажигание клапана регулировки сажи, зажигание на выхлопе (холостой ход), зажигание на выхлопе (запуск).
• Start & Charge:  Цепь зарядки, ток и напряжение.
• Привод:  Бензин/Дизель.
• Обнаружение шины: наблюдение за данными шины CAN, целостность сигнала шины CAN, долговременное получение левой шины CAN, шина LIN.
• Датчики:  расходомер воздуха, распредвала, коленвала, трамблер, лямбда-зонд, положение дроссельной заслонки. . .
• Зажигание:  первичное/вторичное.
• Осциллограф: 2-канальный осциллограф, полоса пропускания 80 МГц, частота дискретизации 250 млн.

• Функция универсального мультиметра:  напряжение, ток, сопротивление, диод, конденсатор, двухпозиционный тест;
• Выходная функция генератора сигналов : выходные синусоидальные, квадратные, треугольные, трапециевидные и другие формы сигналов; синус до 25МГц;

Технические характеристики:

Модель	Hantek2D82AUTO
Режим тестирования автомобиля
Диагностика автомобиля	Функция диагностики автомобиля	Зажигание	Первичное зажигание (напряжение)
			Первичное зажигание (ток)
			Первичное зажигание (напряжение и ток)
			Первичное зажигание (датчик коленчатого вала)
			Первичное зажигание и вторичное зажигание
		Среднее	Тип вторичного распределителя зажигания (штепсельная вилка)
			Тип распределителя вторичного зажигания (главный)
			Вторичный DIS (положительный)
			Вторичный DIS или CPC (отрицательный)）
			Диагностика выхода вторичной обмотки
			Вторичное зажигание и первичное зажигание
	Датчики	Расходомер воздуха	Расходомер воздуха (горячая проволока)
			Расходомер воздуха (воздушная лопасть)
			Датчик расхода воздуха (дизель BOSCH)
			Датчик давления воздуха на впуске (дизель BOSCH)
		распределительный вал	Распределительный вал (индуктивный)
			Распределительный вал (возбужденный переменным током)
			Распределительный вал (эффект Холла)
			Распределительный вал (дизель BOSCH Common Rail)
		коленчатый вал	Индуктивный ход коленчатого вала
			Индуктивный пуск коленчатого вала
			Эффект Холла коленчатого вала
			Датчик коленчатого вала и первичное зажигание
		Распределитель	Пикап дистрибьютора (эффект Холла)
			Дистрибьютор Индуктивный пусковой механизм
			Индуктивный датчик дистрибьютора работает
		Лямбда-зонды	Лямбда-зонд Титания
			Лямбда-зонд Цирконий
			Лямбда-зонд Цирконий Pre & Post cat
		Положение дроссельной заслонки	Потенциометр положения дроссельной заслонки
			Переключатель положения дроссельной заслонки
			Переключатель педали дроссельной заслонки (Bosch Diesel)
			Цифровой датчик скорости ABS
			Аналоговый датчик скорости ABS
			Температура охлаждающей жидкости (5 В)
			Температура охлаждающей жидкости (GM/Vauxhall Simtec
			Датчик аварии
			Аналог карты
			КАРТА Цифровая
			Датчик скорости движения на эффекте Холла
			Педаль акселератора (Bosch Diesel)
	Диагностика шины	CAN-шина	Просмотр данных шины CAN
			Целостность сигнала шины CAN
			CAN-шина LH Long Capture
		ЛИН автобус	ЛИН автобус
	Двигатель	Бензин	Одноточечный инжектор (напряжение)
			Одноточечный инжектор (текущий)
			Многоточечный инжектор (напряжение)
			Многоточечный инжектор (текущий)
			Напряжение и ток форсунки
			Ток форсунки и первичное зажигание
		Дизель	Дизель Common Rail (текущий)
			Инжектор Bosch CDi 3 (Текущий)
			Форсунка Bosch Diesel (холостой ход)
			Инжектор Bosch Diesel (Разгоняющий)
			Дизельные свечи накаливания
			Электронный топливный насос
			Электромагнитный клапан угольного бачка
			Электромагнитный клапан рециркуляции ERG
			Шаговый двигатель, пример 1
			Шаговый двигатель, пример 2
			Клапан управления холостым ходом (поворотный)
			Клапан управления холостым ходом (электромагнитный)
			Серводвигатель дроссельной заслонки (холостой ход)
Серводвигатель дроссельной заслонки (ускорение)
Клапан контроля количества Bosch CDi3
Клапан регулятора давления Bosch CDi3
Охлаждающий вентилятор с регулируемой скоростью включен
Охлаждающий вентилятор с регулируемой скоростью выключен
Изменение фаз газораспределения
Запуск и зарядка	Цепи зарядки	Цепи зарядки Ток/Напряжение
		Зарядные цепи Ток/напряжение Пуск 24 В
		Цепи зарядки Ток/напряжение Холостой ход 24В
		Цепи зарядки Генератор переменного тока Диагностика пульсаций/диодов
		Относительная компрессия бензин
		Дизель с относительной степенью сжатия
		Падение начального напряжения
Режим осциллографа
Пропускная способность	80 МГц

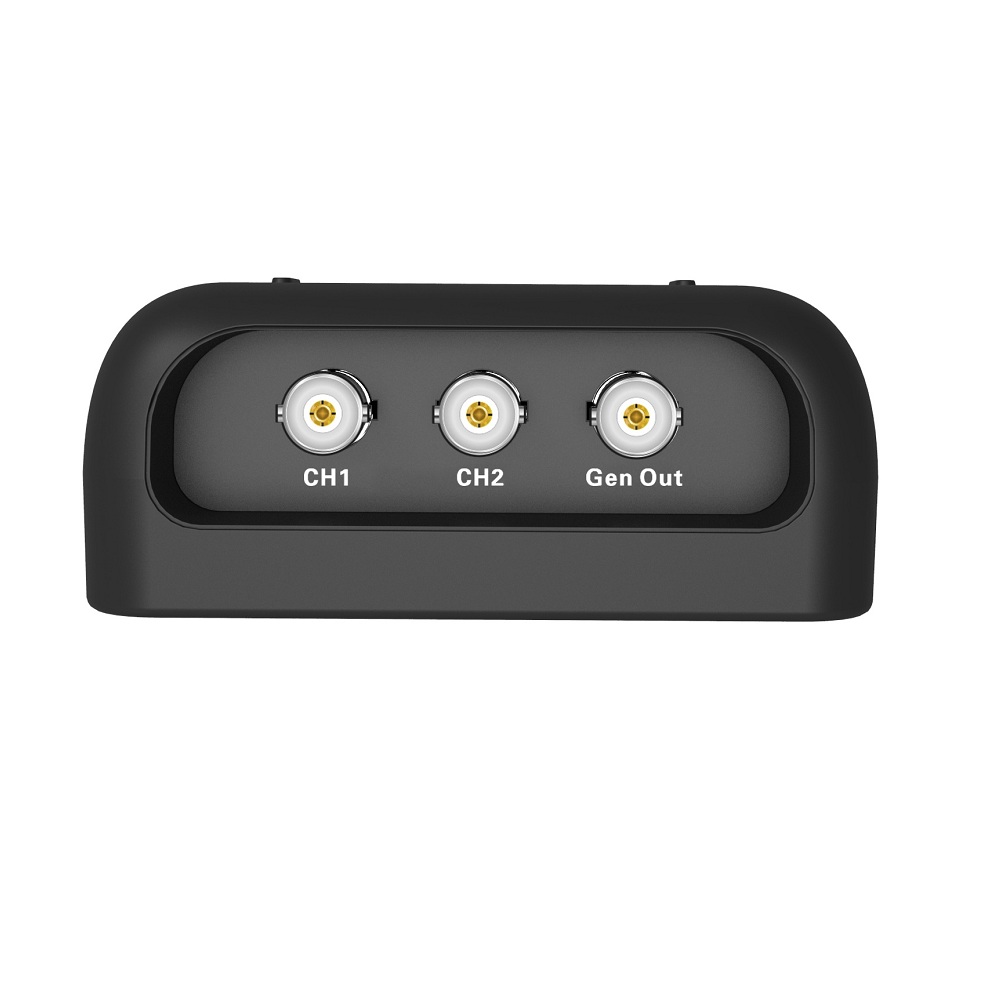

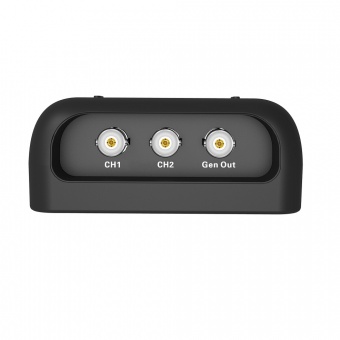

Канал	2CH+DMM+AWG
Горизонтальный
Диапазон частоты дискретизации	250 Мвыб/с (одноканальный), 125 Мвыб/с (двухканальный)
Интерполяция сигнала	(грех х)/х
Длина записи	3K семплов на двухканальный
Диапазон сек/дел	5 нс/дел~500 с/дел 1, 2, 5 последовательность
Вертикальный
аналого-цифровой преобразователь	8-битное разрешение, каждый канал оцифровывается одновременно
ВОЛЬТ/ДЕЛ Диапазон	10 мВ/дел~10 В/дел вход BNC
Предел пропускной способности, типичный	20 МГц
Низкочастотная характеристика (-3 дБ)	≤10 Гц при BNC
Время нарастания в BNC, типичное	≤5 нс
Точность усиления постоянного тока	±3% для нормального или среднего режима сбора данных, от 10 В/дел до 10 мВ/дел
Примечание. При использовании датчика 1X полоса пропускания уменьшается до 6 МГц.
Приобретение
Режимы сбора	Обычный
Вызывать
Тип	Край
Режим	Авто, Нормальный, Одиночный
Уровень	±4 деления от центра экрана
Точность уровня срабатывания	0,2 дел × вольт/дел в пределах ±4 деления от центра экрана
Склон	Рост, падение, рост и падение
Источник	канал 1/канал 2
Вход
Связь	постоянный ток, переменный ток или земля
Входное сопротивление,	25пФ±3 пФ, 1МОм±2%
связь по постоянному току
Затухание зонда	1Х, 10Х
Поддерживаемые коэффициенты затухания пробника	1Х, 10Х, 100Х, 1000Х
Максимальное входное напряжение	150 В СКЗ
Измерение
Курсор	Разница напряжений между курсорами: △ В
	Разница во времени между курсорами: △ T
Автоматические измерения	Частота, Амплитуда
Режим генератора сигналов произвольной формы
Частота сигнала	Синус: 1 Гц ~ 25 МГц
	Квадрат: 1 Гц ~ 10 МГц
	Рампа: 1 Гц ~ 1 МГц
	EXP: 1 Гц ~ 5 МГц
Выборка	250 Мвыб/с
Амплитуда	2,5 В (50 Ом)
	5Vpp (высокое сопротивление)
Разрешение по частоте	0,001
Канал	1-канальный выходной сигнал
Глубина сигнала	512Сб
Вертикальное разрешение	12 бит
Стабильность частоты	<30 частей на миллион
Выходное сопротивление	50 Ом
Режимы тестирования цифрового мультиметра
Максимальное разрешение	4000 отсчетов
Режимы тестирования цифрового мультиметра	Напряжение, ток, сопротивление, емкость, диод и включение-выключение
Максимальное входное напряжение	Переменный ток: 600 В, постоянный ток: 800 В
Максимальный входной ток	Переменный ток: 10А, постоянный ток: 10А
Входное сопротивление	10МОм
Срок измерения	Спектр	Точность	разрешение
Напряжение постоянного тока	400,00 мВ	± (0,8% + 5)	100 мкВ
	4.000В		1 мВ
	40,00 В		10 мВ
	400,0 В		100 мВ
	600,0 В	± (1% + 2)	1В
	Защита от перегрузки: 400 мВ: 250 В, другое: 600 В (среднеквадратичное значение).
Напряжение переменного тока	4.000В	± (1,2% + 5)	1 мВ
	40,00 В		10 мВ
	400,0 В		100 мВ
	600,0 В	±(1,5% + 5)	1В
	Частота: 40 Гц ~ 400 Гц;
	Частота 400В и 600В: 40Гц~100Гц
постоянный ток	40,00 мА	± (1% + 2)	10 мкА
	200,0 мА	± (1,5% + 2)	100 мкА
	4.000А	± (1,8% + 2)	1 мА
	10.00А	± (3% + 2)	10 мА
	Защита от перегрузки:
	самовосстанавливающийся предохранитель: 200 мА/250 В, диапазон 4 А и 10 А без предохранителя.
переменный ток	40,00 мА	± (1,3% + 2)	10 мкА
	400,0 мА	± (1,8% + 2)	100 мкА
	4.000А	± (2% + 3)	1 мА
	10.00А	± (3% + 5)	10 мА
	Частота: 40 Гц ~ 400 Гц;
	самовосстанавливающийся предохранитель: 200 мА/250 В, диапазон 4 А и 10 А без предохранителя.
Сопротивление	400,0 Ом	±(1% + 3)	0,1 Ом
	4.000 кОм	±(1,2% + 5)	1 Ом
	60,00 кОм		10 Ом
	400,0 кОм		100 Ом
	4.000 МОм		1 кОм
	40,00 МОм	± (1,5% ± 3)	10 кОм
	Защита от перегрузки: 220 В среднеквадратичного значения
Емкость	40,00 нФ	±(3% + 5)	10 пФ
	400,0 нФ		100пФ
	4.000 мкФ		1 нФ
	40,00 мкФ		10 нФ
	100,0 мкФ		100 нФ
	Защита от перегрузки: 220 В среднеквадратичного значения
Диод	0В~2.0В
Вкл выкл	<50 Ом
Основные Характеристики
Отображать
Тип дисплея	2,8 дюйма, 64 000 цветов, TFT
Разрешение экрана	320 по горизонтали на 240 по вертикали пикселей
Контраст дисплея	Регулируемый
Источник питания
Напряжение питания	100–240 В переменного тока, 50–60 Гц; ВХОД постоянного тока: 5 В постоянного тока, 2 А
Потребляемая мощность	<2,5 Вт
Предохранитель	Т, 3А
Батарея	2600 мА*2
Относящийся к окружающей среде
Рабочая Температура	0~50°С (32~122°F)
Температура хранения	-40~+71 °C (-40~159,8 °F)
Влажность	≤+104 ℉ (≤+40°C): относительная влажность ≤90%
	106 ℉ ~122 ℉ (+41°C ~50°C): относительная влажность ≤60%
Метод охлаждения	Конвекция
Высота	Операционная и	3000 м (10 000 футов)
	Не работает
Механический удар	Случайная вибрация	0,31g RMS от 50 Гц до 500 Гц, 10 минут по каждой оси
	Не работает	2,46g RMS от 5 Гц до 500 Гц, 10 минут по каждой оси
	Операционная	50 г, 11 мс, половина синуса
механический
Измерение	199 х 98 х 40 мм (Д х Ш х В)
Масса	400г
