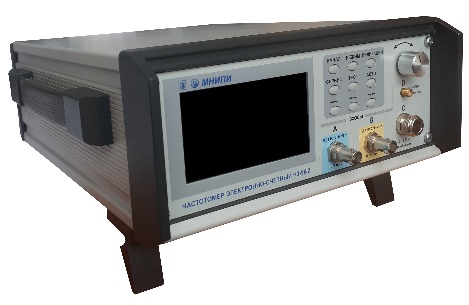

Частотомер Ч3-96/2

Частотомер электронно-счетный Ч3-96/2 предназначен для метрологической поверки средств измерений. Является многофункциональным измерительным прибором с диапазонами входных частот до 250 МГц (каналы А, В), 0,2 – 10 ГГц (канал С) и 4,0 – 18 ГГц (канал D), а также интерфейсом для управления режимами работы с использованием ПЭВМ. Функциональная насыщенность позволяет проводить измерения частоты и периода синусоидальных и импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, интервалов времени, коэффициента заполнения, разности фаз, счета числа импульсов.Отдельно следует выделить возможность эксплуатации в жестких климатических условиях (при отрицательной температуре воздуха).

В приборе реализованы средние по значению параметры по основным техническим характеристикам.

К преимуществам прибора необходимо отнести:

• высокую годовую стабильность опорного генератора, обеспечиваемую в зарубежных аналогах использованием (опционально) дорогостоящих рубидиевых стандартов частоты;
• графический 4,3-дюймовый цветной дисплей TFT WQVGA (480х272), позволяющий отображать, помимо элементов меню управления, тренды изменения частоты сигнала относительно опорной частоты частотомера;
• возможность использования частотомера в режиме компаратора (для оценки нестабильности частоты измеряемого сигнала);
• наличие режима измерения частоты сигнала с высоким уровнем шумов (путем блокировки повторного запуска компаратора);
• метрологическое подтверждение погрешностей измерений;
• доступность по стоимости широкому кругу потребителей в промышленности, энергетике, на транспорте и других отраслях.

Программное обеспечение прибора записывается и хранится в микроконтроллере со встроенной флеш-памятью. Конструкция частотомеров обеспечивает защиту от несанкционированного доступа к содержимому флеш-памяти.

Область применения Ч3-96/2: организации и предприятия, деятельность которых связана с инструментальным производством и станкостроением, производством печатных узлов по технологии поверхностного монтажа, разработкой и производством оборудования для ядерных измерений и радиационного контроля, государственными испытаниями, поверкой, калибровкой, метрологической аттестацией средств измерений, калибровкой и аттестацией испытательного оборудования, проведением научно-исследовательских работ.

Комплект поставки: частотомер электронно-счетный Ч3-96/2, комплект ЗИП эксплуатационный, руководство по эксплуатации, методика поверки.

Технические характеристики

Наимевание характеристики	Значение
Диапазон входных частот по каналам А и В	0 – 250 МГц
Диапазон входных частот по каналу С	0.2 – 10 ГГц 4  - 18 ГГц
Измеряемые параметры	Частота Период Длительность Отношение Счет числа импульсов Скважность Относительное изменение частоты
Дискретность измерений временных интервалов	0.5 нс
Диапазон измерения длительности импульсов	20 нс – 1000000 с
Диапазон измерения периода сигналов	4 нс – 1000000 с
Годовая нестабильность частоты опорного генератора	±1*10-8
Частота опорного генератора	5 МГц
Запуск процесса измерений	внутренний, однократный, внешний
Интерфейс	USB 2.0, поддержка SCPI
Индикация	4.3" TFT Display Display Format : 480 x 272
Диапазон рабочих температур	-10° С до +50° С
Питание	(230±23) В, (50 ± 1) Гц
Габариты, мм	270х125х325
Масса, кг	4
Потребляемая мощность	50 В·А

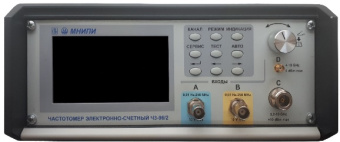

Частотомер Ч3-96/2
