Частотомер SUIN SS7406

SUIN SS7406 Универсальный частотомер/таймер/анализатор 100 МГц-40 ГГц

Частотомер/таймер/анализатор SS7406 объединяет функциональность частотомера, частотомера и таймера в одном многофункциональном приборе. Благодаря более высокому разрешению вы можете фиксировать очень малые изменения частоты и времени. В то же время он предлагает комплексные режимы анализа, включая статистику измерений, гистограммы и график тренда.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

SUIN SS7406 Универсальный и ВЧ-частотомер/таймер 100 МГц-40 ГГц для всех ваших потребностей в измерении частоты и временного интервала. SS7406 обеспечивает разрешающую способность до 11 бит/секунду разрешения одной частоты на односекундном стробе. Измерения одного интервала могут быть разрешены до 25 пс. SS7406 предлагает новые встроенные возможности анализа и построения графиков для максимального понимания и получения информации.

Универсальный частотомер/таймер/анализатор 100 МГц-40 ГГц — это универсальный и высокопроизводительный прибор, предназначенный для точного измерения частоты, временного анализа и анализа сигналов в широком диапазоне частот. С диапазоном частот от 100 МГц до 40 ГГц он может обрабатывать широкий спектр приложений, включая тестирование радиочастот, системы связи и обработку сигналов. Это устройство обеспечивает точный и надежный подсчет частоты, измерения временных интервалов и анализ сигналов с высоким разрешением. Он идеально подходит для инженеров и техников, работающих в области исследований, разработки и обслуживания высокочастотных систем. Анализатор оснащен расширенными функциями, предлагая возможности как частотомер, так и таймер, что делает его важным инструментом для тестирования и устранения неисправностей в различных отраслях промышленности.

Технические характеристики

Measuring Function
Frequency Range	Channel 1: 1mHz-200MHz
	Channel 2: 1mHz-200MHz
	Channel 3: options 3GHz/6.5GHz/12.4GHz/ 16GHz/20GHz/26.5GHz/40GHz
Measurement Resolution	11 digits/s
Period	5ns-1000s
Time Interval Range	1ns-10000s
Time Resolution	25ps
Pulse Width	1ns-10000s
Duty Cycle	1%-99%
Totalize	0~1×10¹³
Phase Difference	1°~359°
Input
Dynamic Range	50mVrms~1.0Vrms (Sine), 150mVpp~4.5Vpp (Pulse)
Input Impedance	1MΩ//35pF or 50Ω
Coupling Mode	AC or DC
Input Attenuation	×1 or ×10
Trigger Level	-5.000V~+5.000V, min.step 1mV or auto trigger level
Other Functions
Frequency Ratio	ratio value range:0.00001~999999
Up/Low Limit	'Limit'light on shows the result out of range, off shows within range
Statistics Calculation	Multi-average, Max, Min, PPM, SD, Allan Variance
Standard Time Base
Daily Aging	1×10^-8/day
Yearly Aging	5×10^-7/year
Optional Time Base
Daily Aging	5×10^-10/day
Yearly Aging	5×10^-8/year
Channel Options
	Frequency Range	Dynamic Range
3.0GHz	100MHz~3GHz	A. -27dBm~+19dBm (100MHz~2.6GHz) -15dBm~+19dBm (2.6GHz~3GHz)
	100MHz~3GHz	B. -27dBm~+19dBm
6.5GHz	200MHz~6.5GHz	-15dBm~+13dBm
12.4GHz	6.5GHz~12.4GHz	-15dBm~+10dBm
16.0GHz	6.5GHz~16GHz	-15dBm~+10dBm
20.0GHz	200MHz~20GHz	-10dBm~+10dBm (200MHz~350MHz)
		-15dBm~+10dBm (350MHz~18GHz)
		-10dBm~+10dBm (18GHz~20GHz)
26.5GHz	10GHz~26.5GHz	-20dBm~+10dBm (10GHz~20GHz)
		-15dBm~+10dBm (20GHz~24GHz)
		-10dBm~+10dBm (24GHz~26.5GHz)
40GHz	18GHz~40GHz	-29dBm~+15dBm (18GHz~20GHz)
		-20dBm~+15dBm (20GHz~28GHz)
		-29dBm~+10dBm (28GHz~37GHz)
		-20dBm~+13dBm (37GHz~40GHz)
	Damage Level	+20dBm
General Characteristics
Interface	RS-232, GPIB, LAN
Power	Standard: AC220V (10%), 50Hz (5%), <70VA
	Optional: AC110V (10%), 60Hz (5%), <70VA
Dimension & Weight	454×97.5×480mm, 7.3Kg

Опции

Применение универсального частотомера SS7406

Испытания и измерения, НИОКР, образование, производство

Конструктивные особенности универсального частотомера SS7406

Два канала общего назначения по 200 МГц
Типичное временное разрешение одиночного снимка 25 пс
Разрешение частоты 11 цифр/с
Опционально 5×10 ^–10 /день высокостабильная временная база
4,3-дюймовый TFT-LCD-дисплей для отображения большого количества информации
Прочная и продуманная стандартная конструкция 2U
Стандартный интерфейс RS-232, GPIB и LAN

Расширенный функциональный интерфейс

1. Измерение частоты до 40 ГГц (опция)

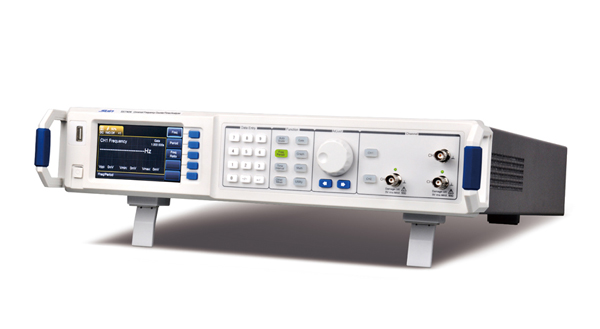

Универсальный частотомер SS7406

2. Видимая диаграмма тренда

3. Видимая гистограмма

Частотомер SUIN SS7406
