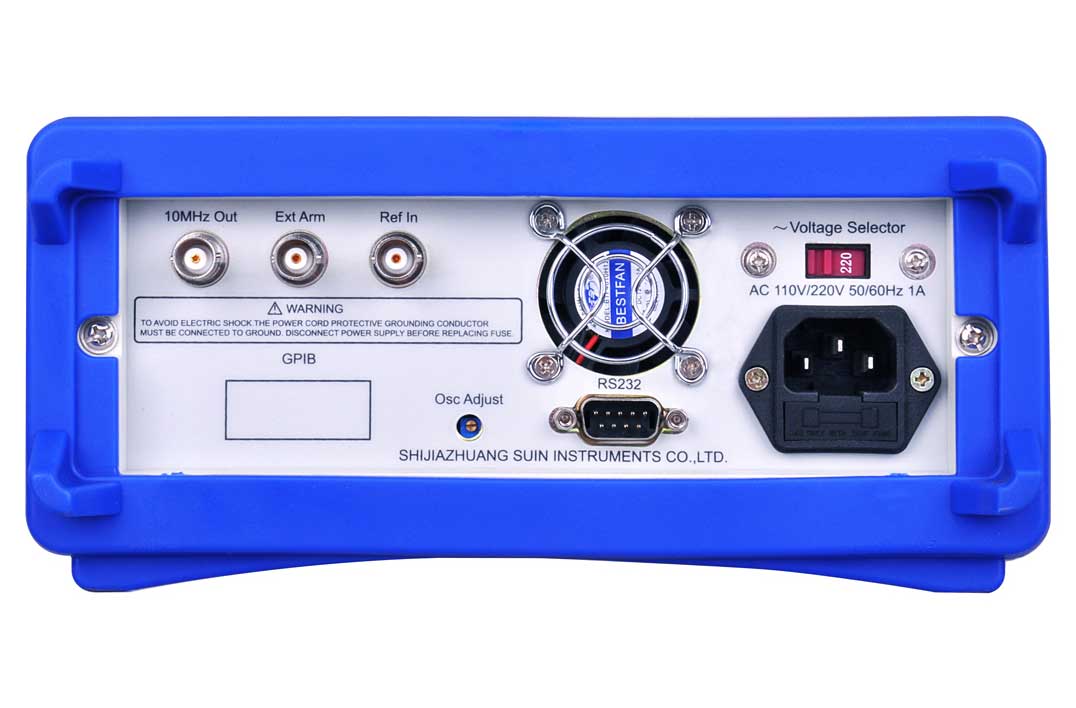

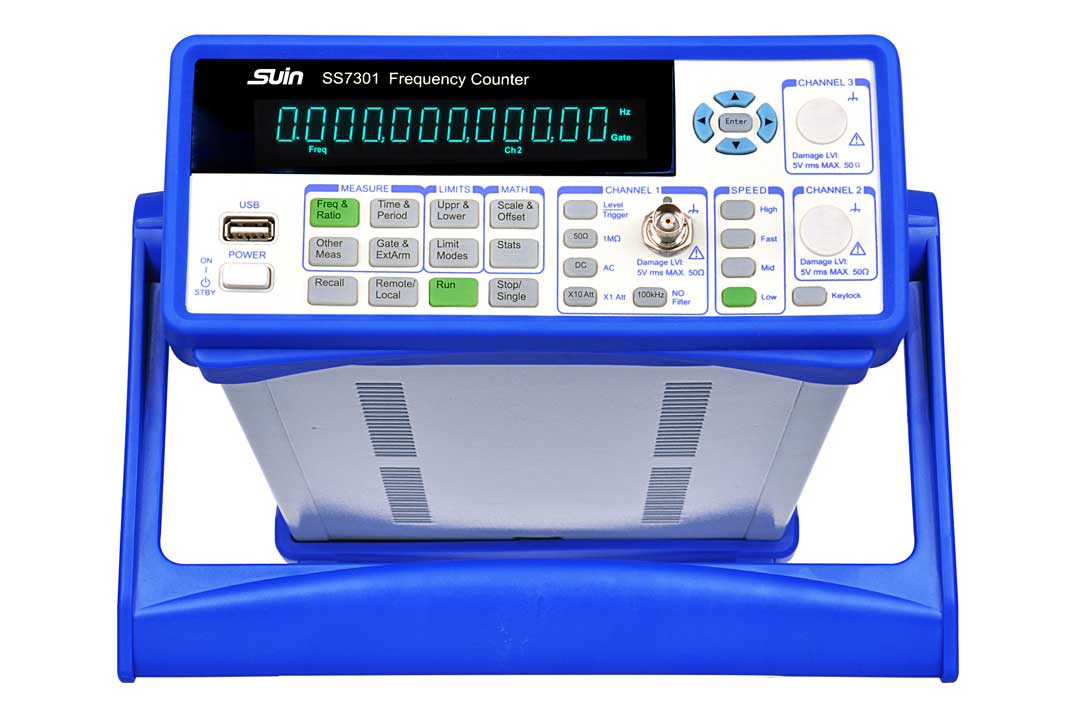

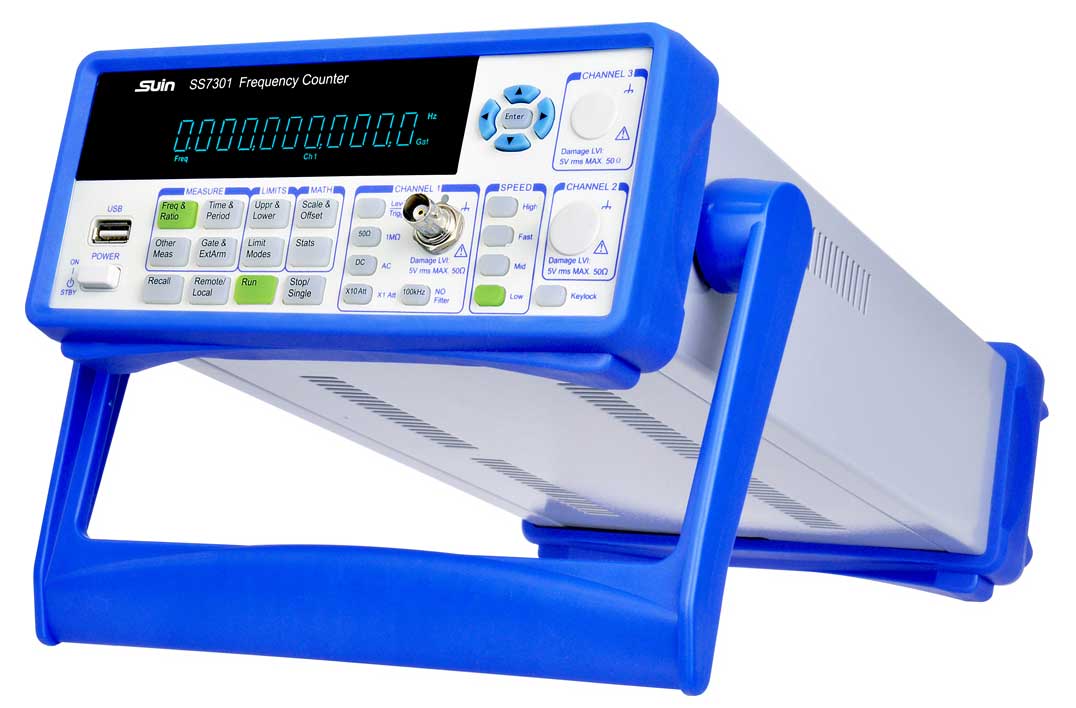

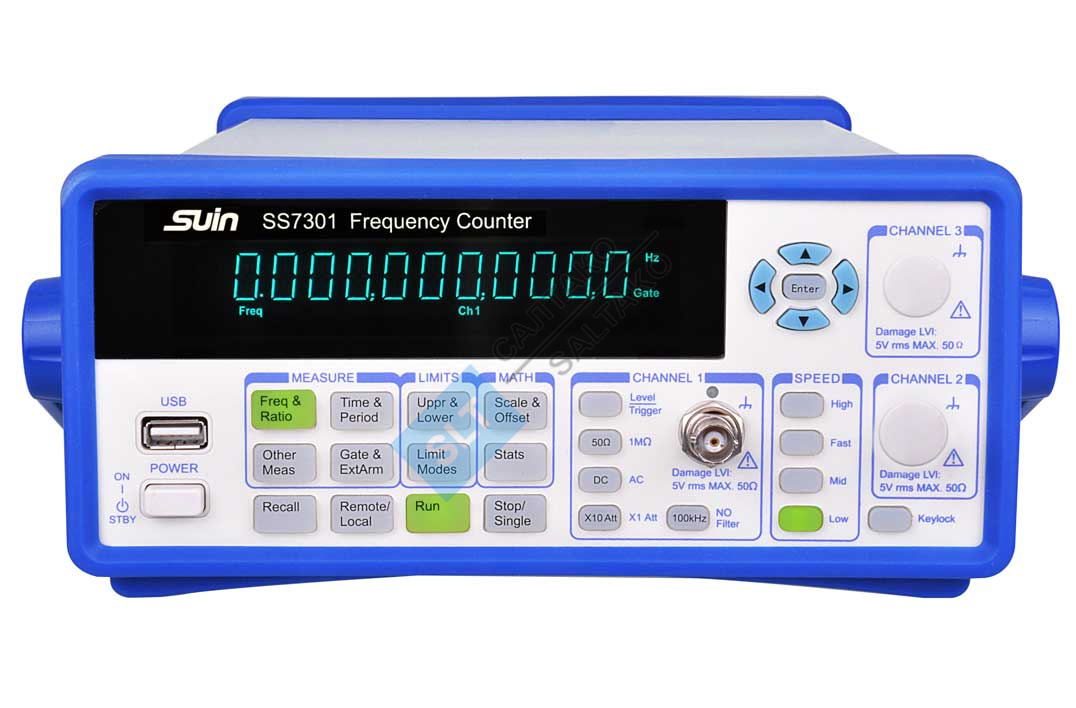

Частотомер SUIN SS7301

* SUIN SS7301 Высокая точность при минимальном разрешении измерения 10 цифр/с
* Используется 16-битный микроконтроллер и скорость передачи данных обработка быстрая.
* Максимальное измерение частоты может достигать 26,5 ГГц (опции)
* Функции статистики полезности мультисредних, максимальных, минимум, PPM, стандартное отклонение и дисперсия Аллана для измерения частоты
* Высокостабильный кварцевый генератор опционален

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

* SUIN SS7301 Высокая точность при минимальном разрешении измерения 10 цифр/с
* Используется 16-битный микроконтроллер и скорость передачи данных обработка быстрая.
* Максимальное измерение частоты может достигать 26,5 ГГц (опции)
* Функции статистики полезности мультисредних, максимальных, минимум, PPM, стандартное отклонение и дисперсия Аллана для измерения частоты
* Высокостабильный кварцевый генератор опционален

Технические характеристики

Функции измерения
Частота		КАНАЛ 1: 0,001 Гц ~ 200 МГц
		CH 2: варианты 3 ГГц/6,5 ГГц/12,4 ГГц/ 16 ГГц/20 ГГц/26,5 ГГц/40 ГГц
		CH 3: варианты 3 ГГц/6,5 ГГц/12,4 ГГц/ 16 ГГц/20 ГГц/26,5 ГГц/40 ГГц
Разрешение дисплея		10 цифр/с
Период		5нс ~ 1000с
Ширина импульса		50нс ~ 1000с
Рабочий цикл		5% ~ 95%
Суммировать		0 ~ 1×10 ¹³
Вход
Динамический диапазон		50 мВ ср.кв. ~ 1,0 В ср.кв. (синусоидальный), 150 мВ _pp ~ 4,5 В _pp (импульсный)
Входное сопротивление		1МОм//35пФ или 50Ом
Режим соединения		Переменный или постоянный ток
Режим триггера		Нарастающий фронт или падающий фронт
Входное затухание		×1 или ×10
Фильтр нижних частот		частота остановки около 100 кГц
Уровень триггера		-5.000В ~ +5.000В, шаг 5мВ
Другие функции
Соотношение частот		√
Частота самотестирования		√
Верхний/нижний предел		Индикатор «Предел» показывает, что результат выходит за пределы диапазона, выкл шоу в пределах диапазона
Статистика Расчет		Мульти-среднее, Макс., Мин., PPM, SD, Дисперсия Аллана
Стандартная временная база
Точность		5×10 ^-8
Ежедневное старение		1×10 ^-8 /день
Дополнительная временная база
Точность		5×10 ^-8
Ежедневное старение		5×10 ^-10 /день
Параметры канала
	Диапазон частот	Динамический диапазон
3.0ГГц	100МГц~3ГГц	А. -27 дБм~+19 дБм (100 МГц~2,6 ГГц) -15 дБм~+19 дБм (2,6 ГГц~3 ГГц)
	100МГц~3ГГц	Б. -27 дБм~+19 дБм
6.5ГГц	200МГц~6,5ГГц	-15 дБм~+13 дБм
12.4ГГц	6,5 ГГц~12,4 ГГц	-15дБм~+10дБм
16.0ГГц	6,5 ГГц~16 ГГц	-15дБм~+10дБм
20.0ГГц	200МГц~20ГГц	-10 дБм~+10 дБм (200 МГц~350 МГц)
		-15 дБм~+10 дБм (350 МГц~18 ГГц)
		-10 дБм~+10 дБм (18 ГГц~20 ГГц)
26,5 ГГц	10 ГГц~26,5 ГГц	-20 дБм~+10 дБм (10 ГГц~20 ГГц)
		-15 дБм~+10 дБм (20 ГГц~24 ГГц)
		-10 дБм~+10 дБм (24 ГГц~26,5 ГГц)
40ГГц	18 ГГц~40 ГГц	-29 дБм~+15 дБм (18 ГГц~20 ГГц)
		-20 дБм~+15 дБм (20 ГГц~28 ГГц)
		-29 дБм~+10 дБм (28 ГГц~37 ГГц)
		-20 дБм~+13 дБм (37 ГГц~40 ГГц)
	Уровень повреждения	+20дБм
Общие характеристики
Интерфейс		Стандарт: USB, RS-232
		Дополнительно: GPIB
Власть		Переменный ток 220 В (10%) или переменный ток 110 В (10%), 50 Гц (5%) ИЛИ 60 Гц (5%)
Размеры и вес		375×105×235 мм, примерно 3,5 кг
