Частотомер SURECOM SF-103

Частотомер SURECOM SF-103

Доступны два частотных диапазона: 2 МГц-200 МГц / 27 МГц-2800 МГц
Декодер CTCSS/DCS
Цифровой частотный счетчик для DMR-радиостанции
Работает на основе TCXO (термокомпенсированного кварцевого генератора) 2–2,5 ppm.
Время отклика по частоте: 0,2-0,5 сек. (CTCSS/CDCSS >0,5-1 сек.)
Цветной TFT-дисплей 240 x 320, ЖК-экран с регулировкой уровня яркости.
Встроенный литий-ионный аккумулятор
Вес нетто: 113 г
4 кнопки управления
Автоматическое отключение питания через 1-9 минут
Светодиодный индикатор зарядки батареи

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Поделиться

Описание

Описание

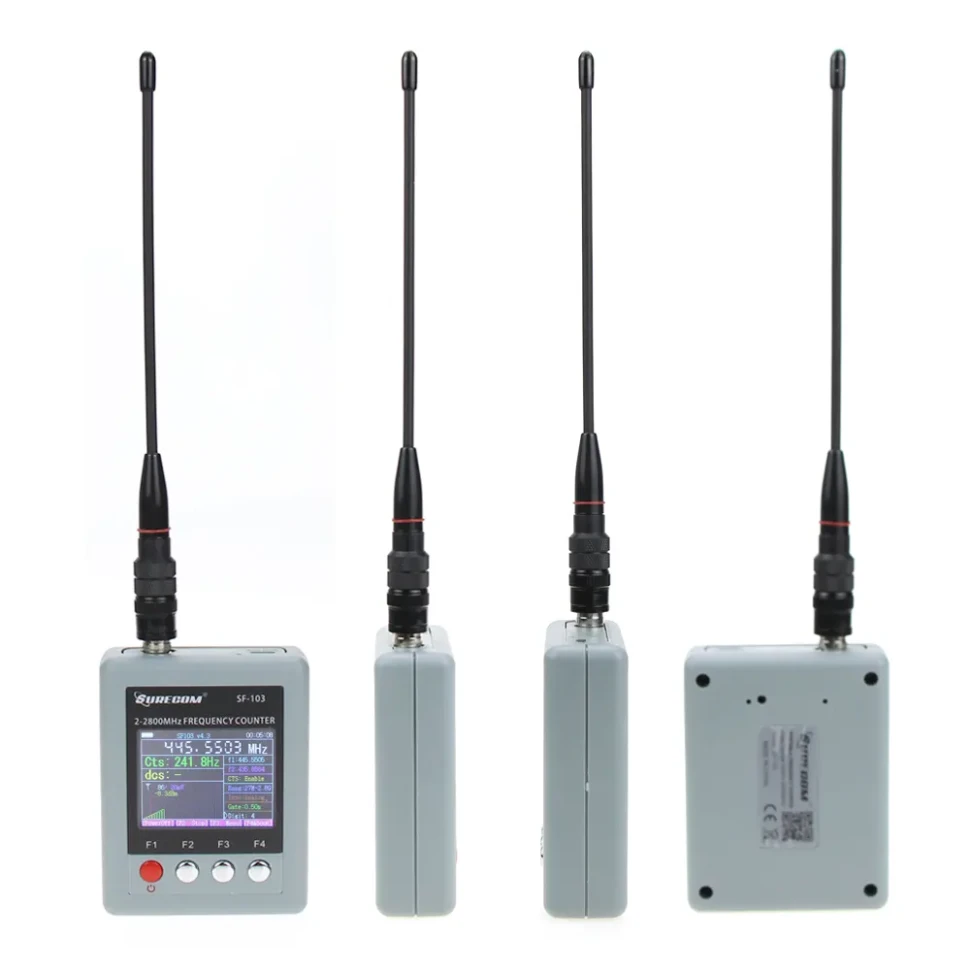

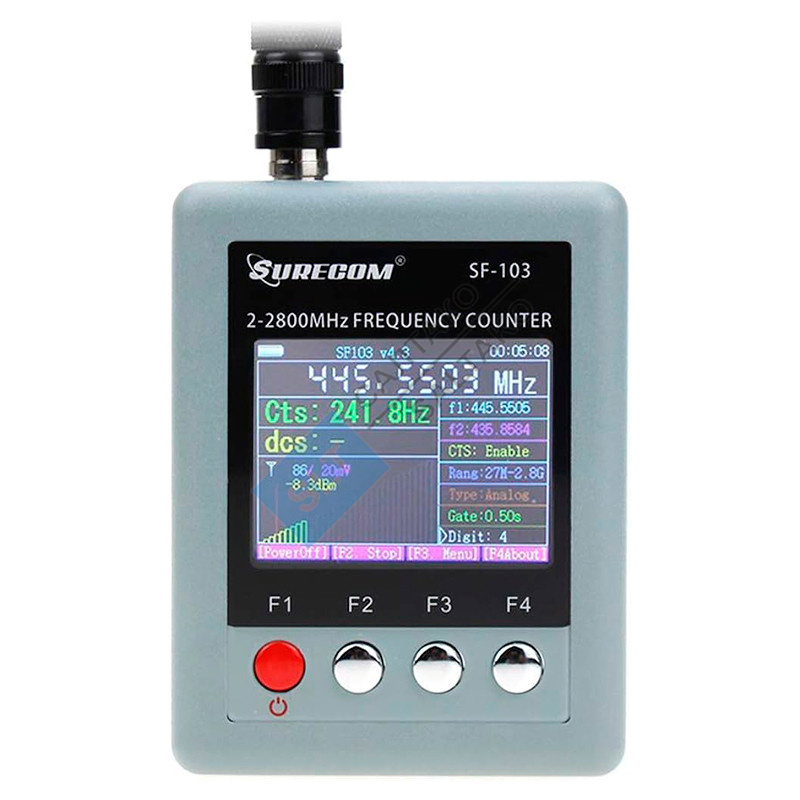

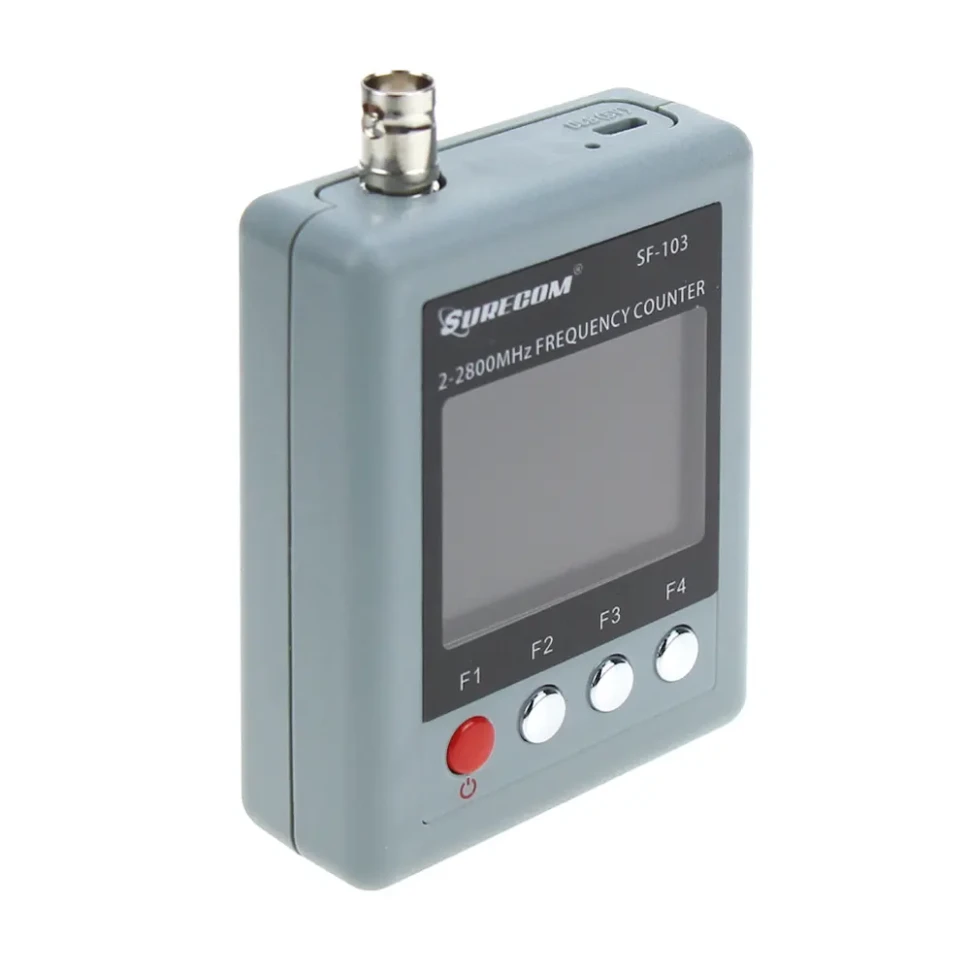

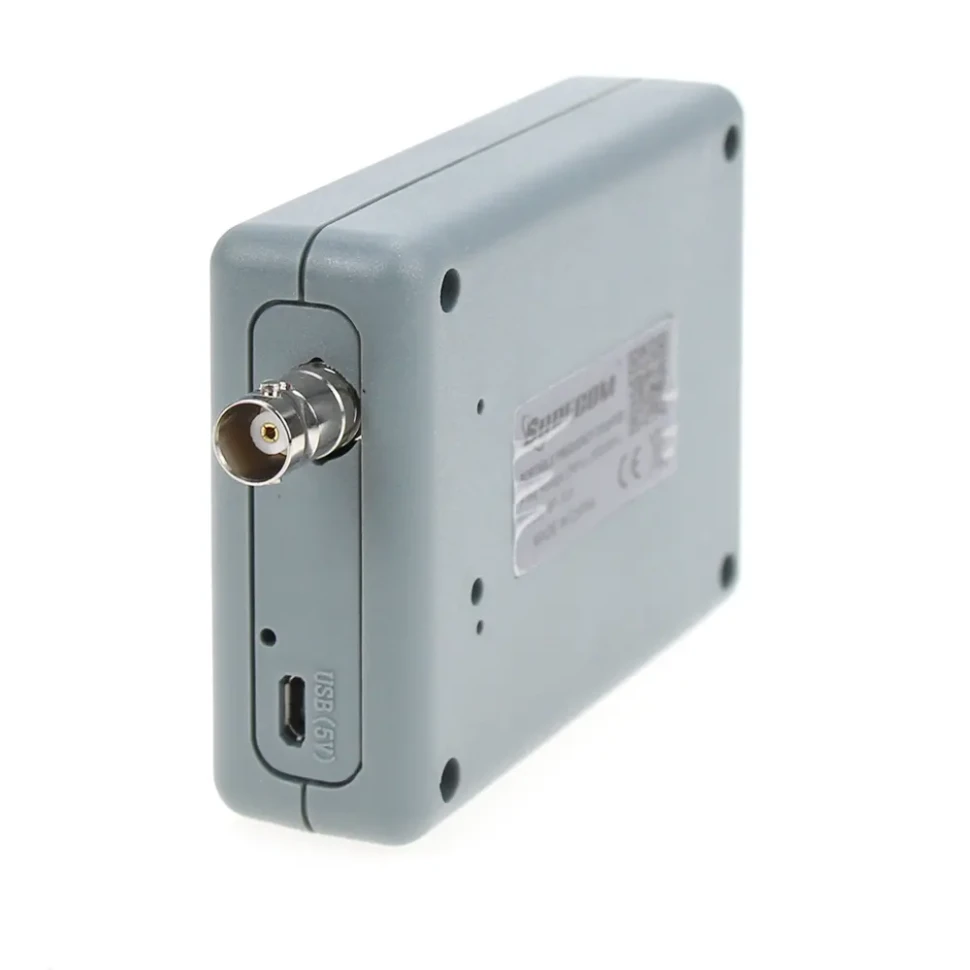

Частотомер SURECOM SF-103

Ручной частотомер SURECOM SF-103 — это более практичное устройство, в котором даже реализованы расширенные функции, такие как измерение напряженности поля. Это компактный, действительно карманный измерительный прибор, разработанный для простоты использования и надежной работы. Поставляется в комплекте с внутренним литий-ионным аккумулятором, сетевым зарядным устройством и антенной.

Частотомер, способный измерять параметры частоты непрерывного несущего сигнала раций, с индикатором уровня сигнала.
Это предпочтительный инструмент для обслуживающего персонала, а также для проверки частоты и уровня сигнала для любителей беспроводной связи.
Этот портативный частотомер предназначен для подсчета непрерывного волнового сигнала, поступающего от двухсторонних радиостанций.
Доступны удобные диапазоны измерения, охватывающие большинство частот двухсторонних радиостанций, которые вы хотите измерить.
Четырехкнопочное управление просто в использовании, а небольшой размер позволяет носить его с собой куда угодно.
Работает на основе TCXO (термокомпенсированного кварцевого генератора), в диапазоне от -45 ℃ до 65 ℃ обеспечивает точность ± 2 ℃ ℃ ± 4 ppm.
Это включает в себя такие интересные частотные диапазоны, как 2-метровые любительские радиостанции, все
сигналы VHF и UHF DMR радиостанций.
Графический интерфейс пользователя. Уровень заряда батареи.
- Доступны два частотных диапазона: 2 МГц-200 МГц / 27 МГц-2800 МГц
- Декодер CTCSS/DCS
- Цифровой частотный счетчик для DMR-радиостанции
- Работает на основе TCXO (термокомпенсированного кварцевого генератора) 2–2,5 ppm.
- Время отклика по частоте: 0,2-0,5 сек. (CTCSS/CDCSS >0,5-1 сек.)
- Цветной TFT-дисплей 240 x 320, ЖК-экран с регулировкой уровня яркости.
- Встроенный литий-ионный аккумулятор
- Вес нетто: 113 г
- 4 кнопки управления
- Автоматическое отключение питания через 1-9 минут
- Светодиодный индикатор зарядки батареи
Руководство пользователя:

1.1 Включение/выключение:
Чтобы включить питание, нажмите и удерживайте [красную кнопку] в течение 3 секунд.
Чтобы выключить питание, нажмите и удерживайте [красную кнопку] в течение 3 секунд, пока не начнётся обратный отсчёт до 0.

1.2 Зарядка аккумулятора:
Подключите шнур питания к адаптеру, micro USB-разъем SF103.
Светодиодный индикатор показывает: * КРАСНЫЙ индикатор: Зарядка * Зеленый индикатор: Полная зарядка

1.3 Настройка диапазона частот:
Нажмите кнопку [F2.stop], [F3 -->] выберите функцию «Диапазон».
Нажмите [F4 Ent], выберите 27M-2.8G (27 МГц-2800 МГц) /<=200 МГц (ниже 200 МГц),
а затем нажмите [F2] для запуска.

1.4 Настройка временного окна:
Нажмите кнопку [F2.stop], [F3 --->] выберите функцию «Ограничение».
Нажмите [F4 Ent], выберите: 0.1с / 0.25с / 0.5с / 1.0с, а затем нажмите [F2] для запуска.

1.5 Настройка цифрового частотного счетчика:
Нажмите кнопку [F2], [F3--->] выберите функцию «Gate».
Нажмите [F4 Ent], выберите: 3 / 4 / 5 / 6, а затем нажмите [F2] для запуска
! 27 МГц-2,8 ГГц только для 3 / 4, 2-200 МГц для 3 / 4 / 5 / 6. Подробности см. в таблице 1:

1.6 Как проверить частоту цифровой DMR-радиостанции
: Нажмите кнопку [F2], [F3 --->] выберите функцию «Ввод»: Нажмите [F4], выберите «Аналоговый / Цифровой (DMR)»,
а затем нажмите [F2] для запуска
! Примечание: В цифровом режиме только 3 знака после запятой.

1.7 Как настроить частотный режим 27 МГц - 2,8 ГГц: (См. рис. 2)
Нажмите [F3 MENU], [F3 Down] / [F4 Up], чтобы выбрать значение Gate (0,1 с/0,25 с/0,5 с/1,0 с).
Нажмите [F2 Edit] / [F3 -] и [F4 +], чтобы выбрать +/- 99.
Нажмите [F1 Main] для выхода, а затем нажмите [F4 save] для сохранения настроек ([F1] не сохраняет для выхода).

1.8 Как точно настроить частотный режим 2-200 МГц: (См. рис. 1)
Настройте резистор VR1 (регулируемый резистор) на печатной плате
(заводская настройка точная, не квалифицированный персонал не сможет выполнить настройку).

1.9 Как использовать режим [F3 меню]: (см. рис. 2)
Нажмите [F3 -] / [F4 +] для выбора функции, затем нажмите [F2 редактирование] для перехода в режим редактирования.
Нажмите [F3 -] / [F4 +] для выбора и изменения данных.
Нажмите [F1. Главное] для выхода, затем нажмите [F4 сохранить] для сохранения настроек. ([F1] не сохраняет для выхода)

Внимание:
1) Максимальное прямое входное напряжение 5 В (пиковое значение).
2) Запрещается прямой доступ к выходу радиоантенны, так как это может привести к повреждению частотомера.

В комплект входят:
1 x частотомер SF-103,
1 x двухдиапазонная антенна UHF/VHF,
1 x поясной зажим,
1 x USB-зарядное устройство с кабелем,
1 x инструкция на английском языке .
